TR-Electronic LMRB-48 - Abdichtungsvarianten; Axialabdichtung

Einbau in Hydraulikzylinder
 TR-Electronic GmbH 2007, All Rights Reserved Printed in the Federal Republic of Germany
Page 18 of 51 TR-ELA-BA-DGB-0004 v16 03/17/2021

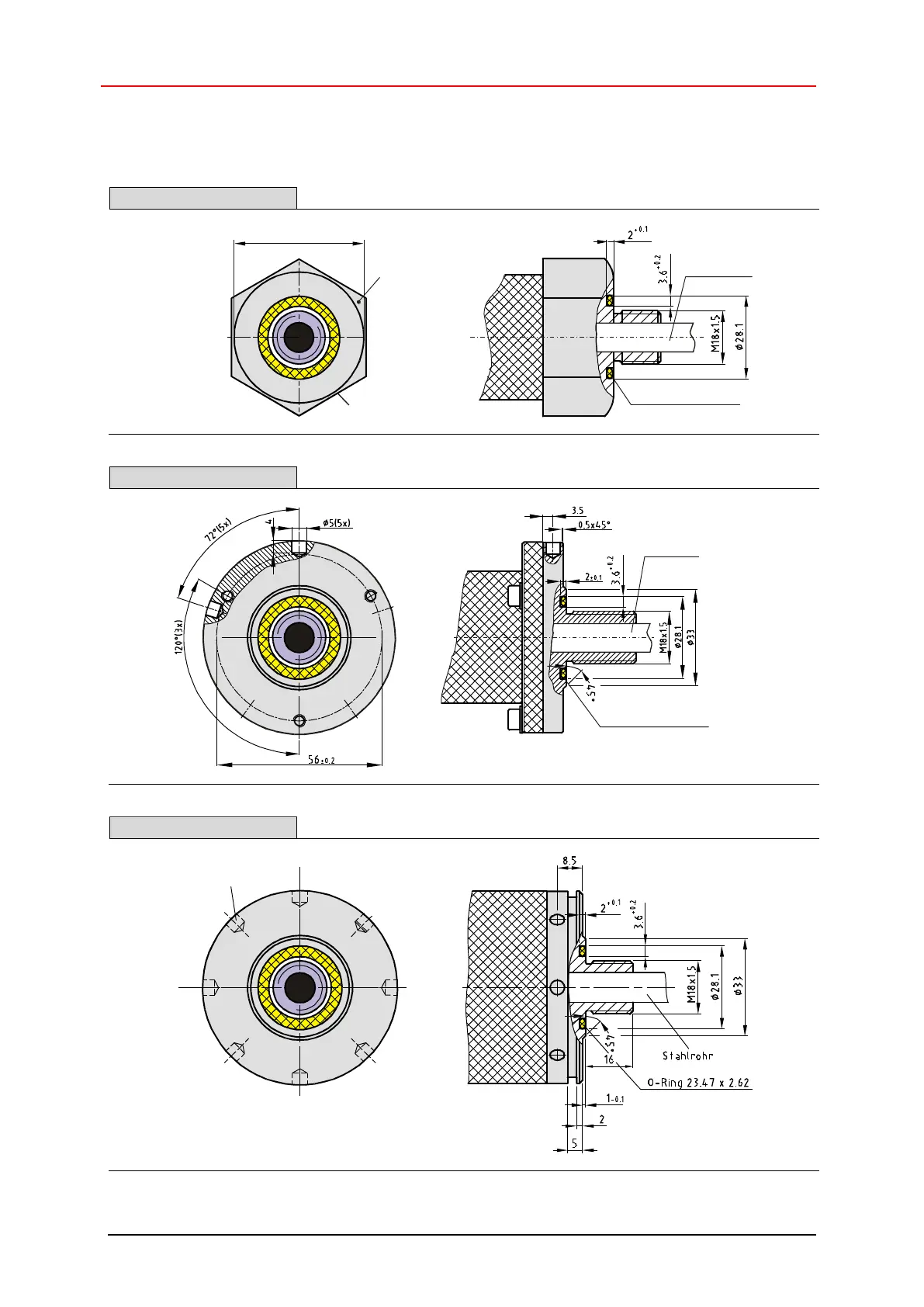

5.1 Abdichtungsvarianten
5.1.1 Axialabdichtung
LA-42
nicht angegebene Maße sind aus der kundenspezifischen Zeichnung zu entnehmen!
Stahlrohr
O-Ring / 23.47x2.62
SW46
44.5
45°
LA-65-H
nicht angegebene Maße sind aus der kundenspezifischen Zeichnung zu entnehmen!
O-Ring / 23.47x2.62
Stahlrohr
LA-66
nicht angegebene Maße sind aus der kundenspezifischen Zeichnung zu entnehmen!
Bohrungen 5
4 tief (8x45°)

