4.2 Mess-System-Variante mit Analog-Strom
Über die Analog-Schnittstelle kann die Mess-System-Position als Stromwert
ausgegeben werden.

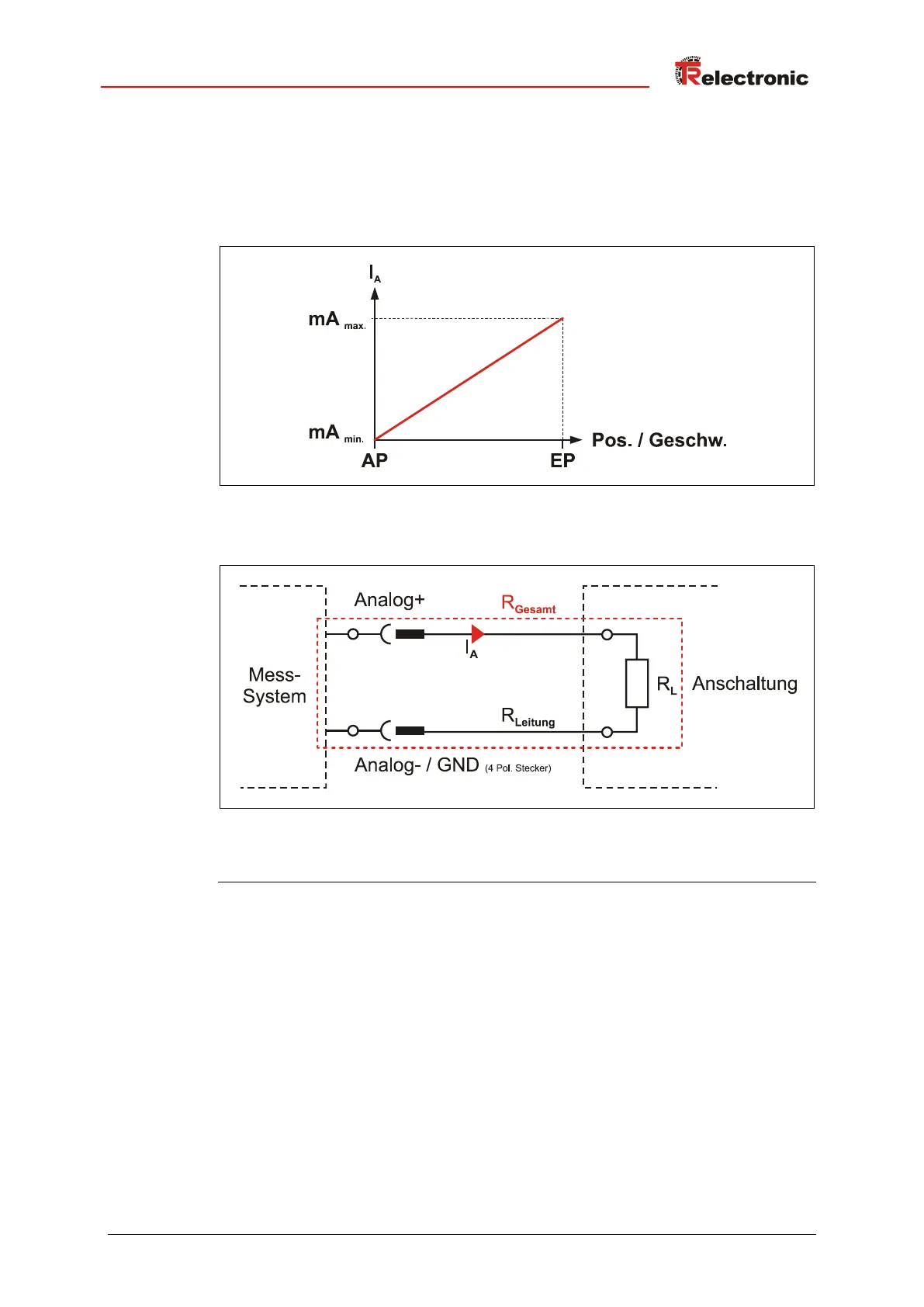

Analog-Strom, Position / Geschwindigkeit
Prinzip-Schaltbild
Legende
I
A
= gemessener Ausgangsstrom [mA]
A
max.
= maximaler Analog-Strom
A
min.
= minimaler Analog-Strom
AP = Anfangspunkt
EP = Endpunkt
Pos = Mess-System-Position
R
L
= Lastwiderstand []
R
Leitung
= Leitungswiderstand []
R
Gesamt
= Gesamtwiderstand [] = R
Leitung
+ R
L
= 0 bis max. 500 
