Printed in the Federal Republic of Germany TR-Electronic GmbH 2007, All Rights Reserved
03/17/2021 TR-ELA-BA-DGB-0004 v16 Page 21 of 51

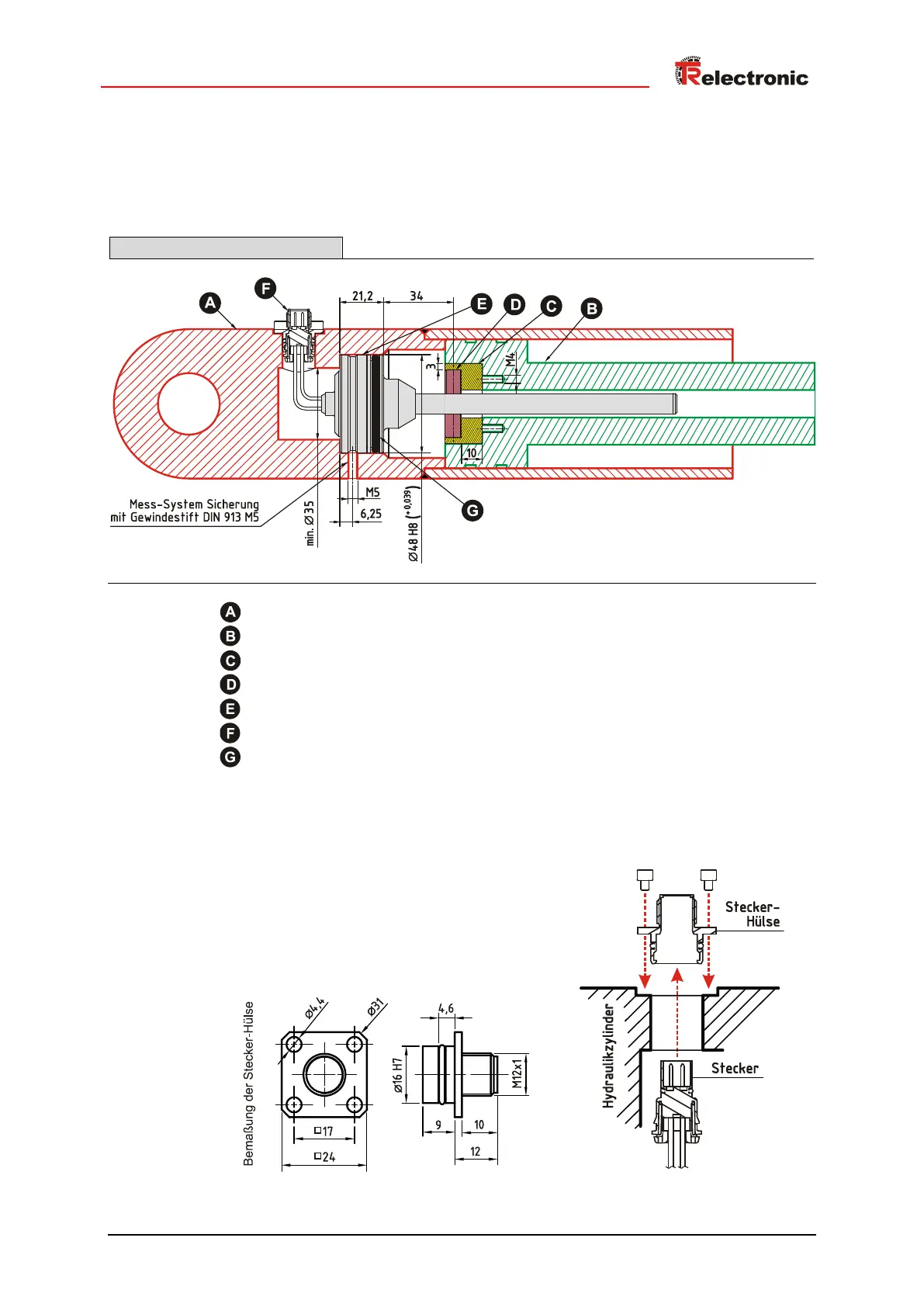

5.2.2 Einbaubeispiel LMR-48, Variante mit M12-Flanschstecker
Der LMR-48-Wegsensor wird in den Hydraulikzylinder in die Passung Ø 48 H8
eingebracht und mit einem Gewindestift (DIN 913 M5) gegen Verdrehen gesichert. Die
Abdichtung erfolgt über einen O-Ring am Mess-System-Gehäuse.
Beispiel LMR-48
nicht angegebene Maße sind aus der kundenspezifischen Zeichnung zu entnehmen!
Hydraulikzylinder
Kolbenstange
Abstandshalter aus nicht magnetisierbarem Material
Magnet (Positionssensor)
Mess-System
Stecker mit Stecker-Hülse
O-Ring
5.2.2.1 Stecker-Montage
Der Stecker ist bereits vorkonfektioniert und
muss durch die Bohrung des Hydraulikzylinders
in die Stecker-Hülse eingesteckt werden. Die
Hülse mit gestecktem Stecker muss nun mit vier
M4 Zylinderkopf-Schrauben an den Hydraulik-
zylinder montiert werden.
