4.3 Messbereich
Der Messbereich mit Anfangs- und Endpunkt ist entweder fest ab Werk programmiert
oder kann, abhängig von der Mess-System-Ausführung und dem Anschluss, selbst
festgelegt werden. Siehe Kap.: 4.3.1 oder 4.3.2 und die gerätespezifische
Steckerbelegung.
Bei mehrfach redundanten Mess-Systemen ist der Messbereich für jede Abtasteinheit
separat zu sehen.

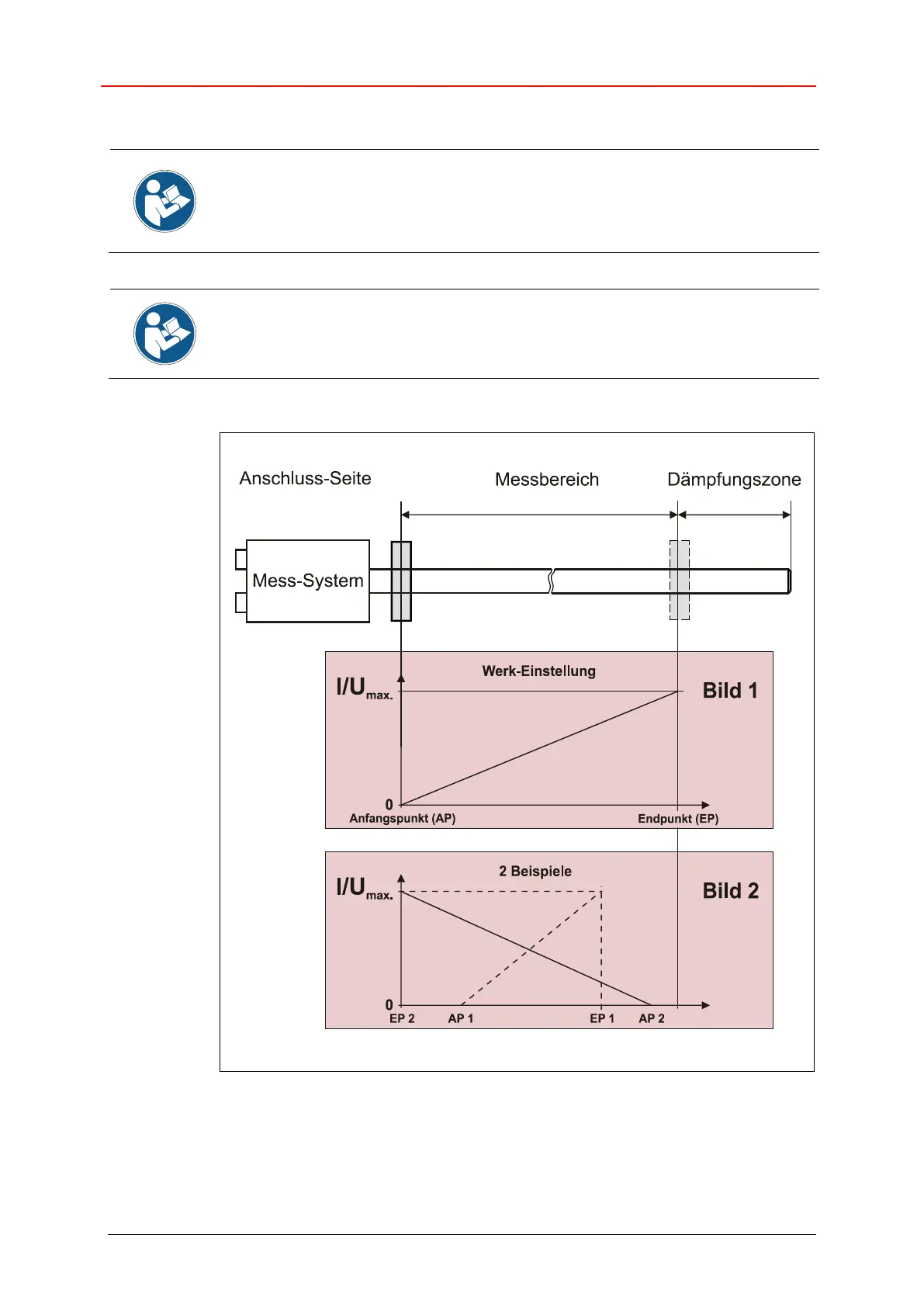

Bild 1: Messung des Analogsignals mit der werkseitigen Einstellung.
Bild 2: Beispiele für die Einstellung eines ansteigenden- und abfallenden
Analogsignals.
