4.2 IO-Link
Die Verbindung vom Mess-System zum IO-Link-Master wird als Punkt-zu-Punkt-
Verbindung ausgeführt und wird über eine dreiadrige ungeschirmte Steuerleitung
realisiert.
Die Leitungslänge zwischen IO-Link-Master und IO-Link-Device (pro Gerät) darf
maximal 20 m betragen. Empfohlen wird ein Mindestquerschnitt der Adern von
0,35 mm
2
.
Angeschlossen wird das Mess-System über einen A-kodierten 4-poligen M12 Stecker.
Von den drei Adern der Steuerleitung werden zwei Adern für die Versorgungsspan-
nung benötigt und eine Ader für die IO-Link Kommunikationsverbindung. Die 0 V –
Versorgungsleitung ist gleichzeitig Bezugspotential der IO-Link Kommunikationsver-
bindung.
Gemäß IO-Link-Spezifikation ist das Mess-System mit dieser Anschlussvariante
kompatibel zur „Portklasse A“. Die maximale Stromaufnahme dieser Geräte ist hierbei
auf ≤ 200 mA spezifiziert.
Vom Mess-System wird eine Übertragungsrate von 230,4 kbit/s unterstützt, dies
entspricht dem SDCI Kommunikations-Mode „COM3“.

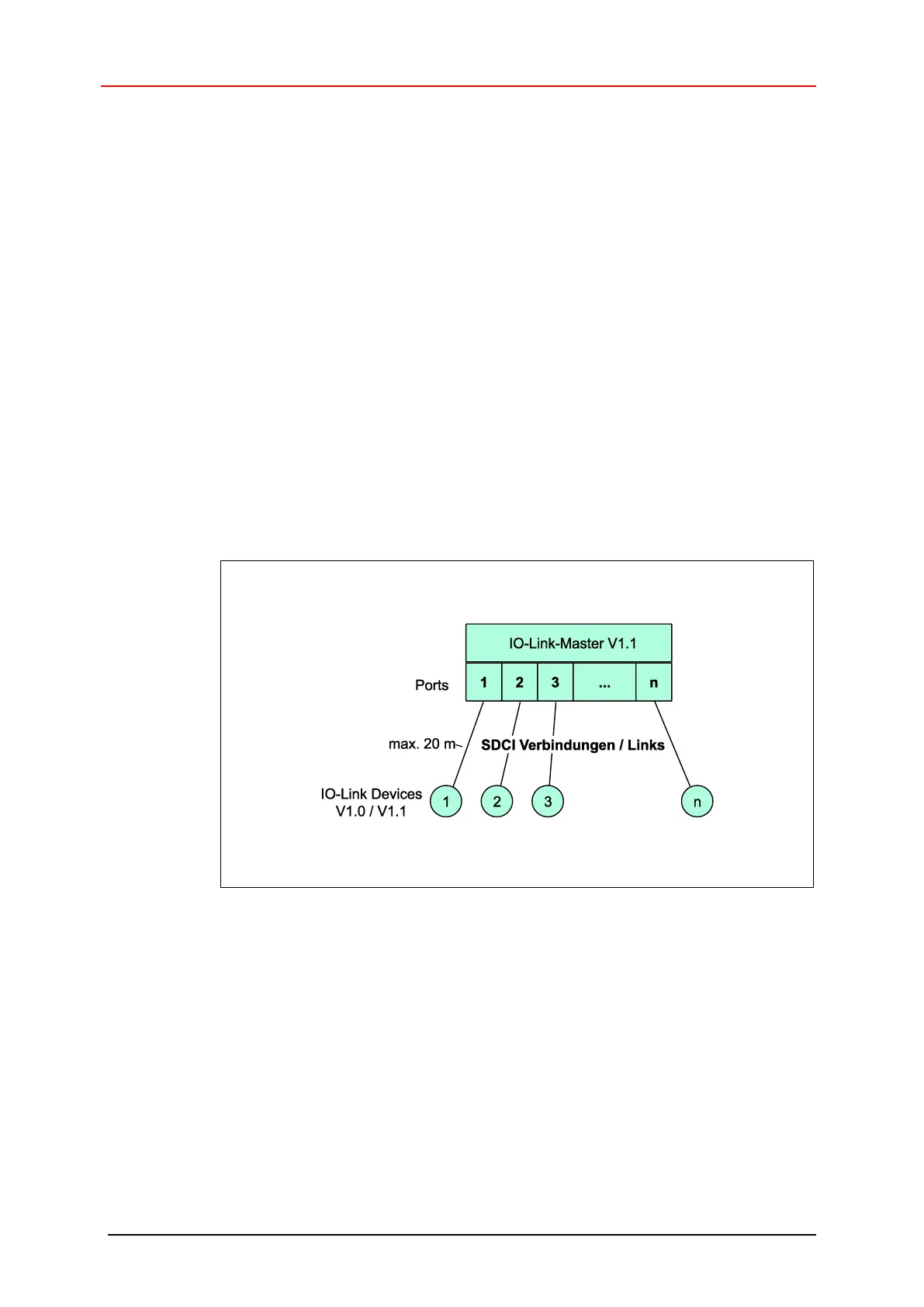

Abbildung 2: SDCI Topologie
Das Mess-System belegt über die zyklischen Daten insgesamt 6 Bytes Eingangsdaten
und 0 Byte Ausgangsdaten.
Prozessdaten-Struktur:
- IN: 4-Bytes Positionsdaten
- IN: 2-Bytes Geschwindigkeitsdaten
- OUT: 0-Bytes
