9.3 Ausführlicher Gerätestatus (Index 0x0025)
Der Parameter Ausführlicher Gerätestatus enthält die aktuell anstehenden
Ereignisse im Gerät und kann über das SPS-Programm bzw. über entsprechende
IO-Link – Tools angezeigt werden.
Jedes auftretende Ereignis vom Typ Fehler oder Warnung und Modus = Event
appears (Ereignis aufgetreten) wird in die Liste mit einem sogenannten
EventQualifier und EventCode eingetragen.
Ist ein Fehler oder Warnung nicht mehr vorhanden, wird dies mit dem Modus = Event
disappears (Ereignis verschwunden) angezeigt. In diesem Fall wird der
entsprechende Eintrag in der Liste auf EventQualifier = 0x00 und EventCode =
0x0000 gesetzt.
Auf diese Weise zeigt dieser Parameter immer den gegenwärtigen Diagnosestatus
des Gerätes an.
Über Versorgungsspannung AUS/EIN, oder dem System-Kommando Ausliefe-
rungszustand wiederherstellen, kann die gesamte Liste zurückgesetzt
werden.

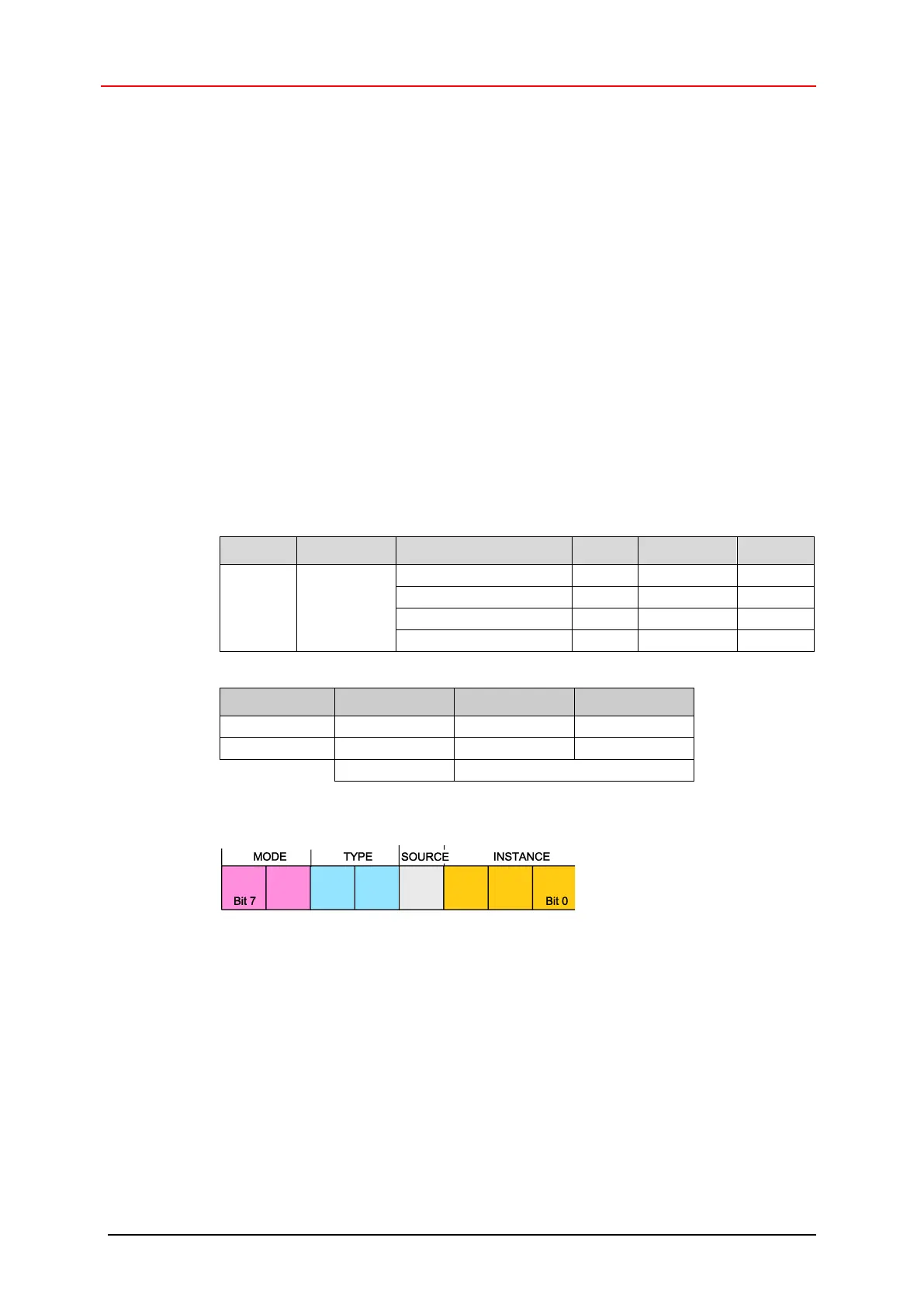

Index
Subindex
Name
Länge
Typ
Zugriff
0x0025
0
Detailed Device Status
72 Bit
ArrayT
ro
Error_Warning_1
24 Bit
3 Bytes
ro
Error_Warning_2
24 Bit
3 Bytes
ro
Error_Warning_3
24 Bit
3 Bytes
ro
Byte
x+0
x+1
x+2
Bit
23 – 16
15 – 8
7 – 0
Data
2
7
– 2
0
2
15
– 2
8
2
7
– 2
0
EventQualifier
EventCode
Struktur, EventQualifier
Instance, Bit0... Bit2
- 0x04: Anwendungsfehler
Source (Quelle), Bit 3
- 0x00: Gerät (remote)
- 0x01: Master (lokal)
Type, Bit 4...5
- 0x02: Warnung vorhanden
- 0x03: Fehler vorhanden
Mode, Bit 6...7
- 0x02: Event disappears (Ereignis verschwunden)
- 0x03: Event appears (Ereignis aufgetreten)
