4.3 Anschluss

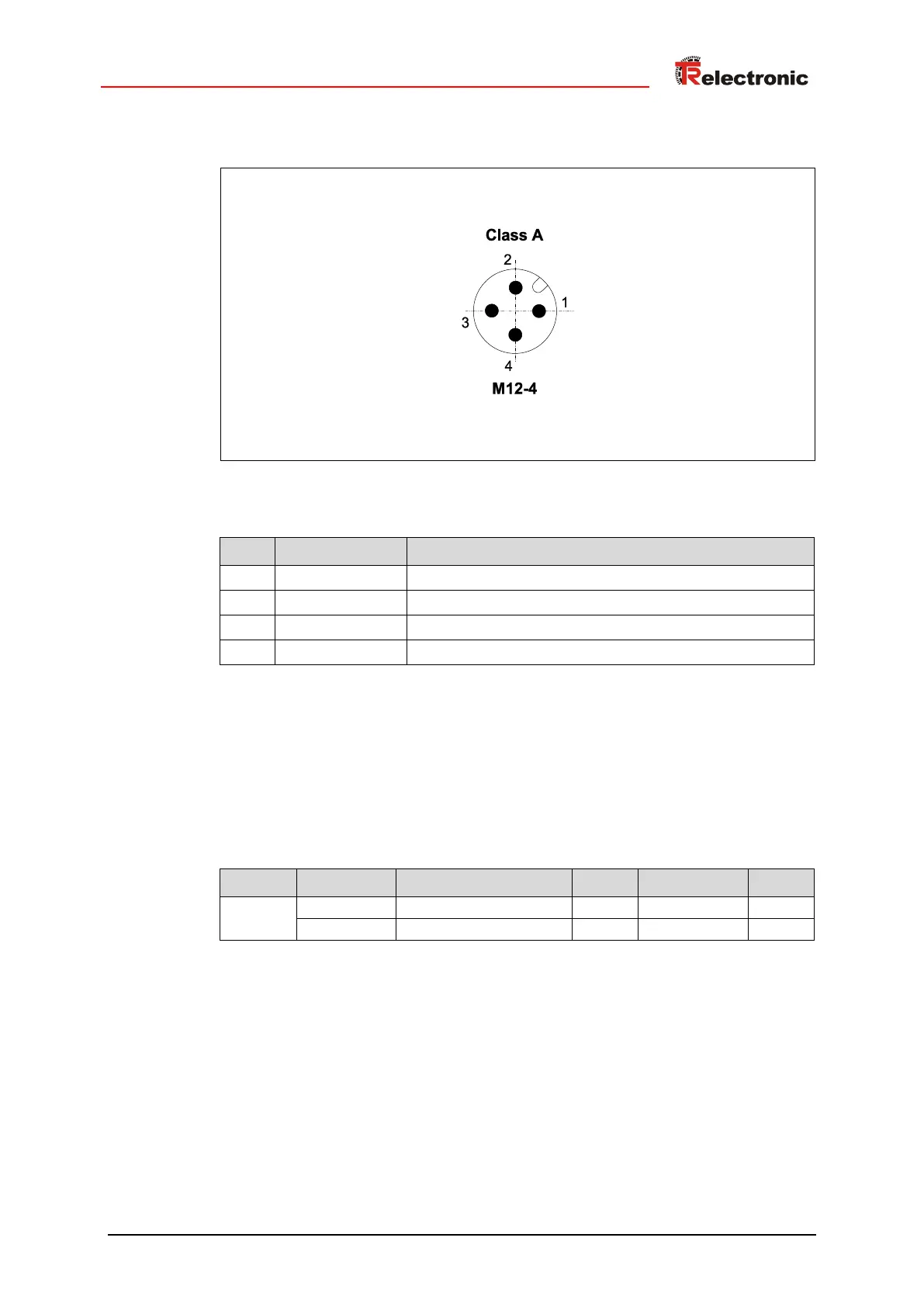

Abbildung 3: M12-Stecker, A-kodiert
Pin
Bezeichnung
Beschreibung
1
L +
Versorgungsspannung +, 19...27 V DC
2
N.C.
nicht angeschlossen (Betriebsmodus: nur IO-Link)
3
L –
Versorgungsspannung –, 0 V
4
C/Q
SDCI Kommunikationssignal (IO-Link – Signal)
5 Geräteprofil / Funktionsklassen
Der Parameter enthält das vom Mess-System unterstützte Geräteprofil und die
Funktionsklassen, welche den Funktionsumfang des Mess-Systems spezifizieren.
Index
Subindex
Name
Länge
Typ
Zugriff
0x000D
0
Profile characteristics
16 Bit
ArrayT
ro
1
DeviceProfileID
16 Bit
UIntegerT16
ro
Subindex 1, DeviceProfileID:
0x4000: Identification and Diagnosis (Common Profile)
Definiert und standardisiert den internen Geräte-Aufbau (Geräte-Modell) und enthält
folgende Funktionsklassen:
- 0x8000: Device Identification
- 0x8002: ProcessDataVariable
- 0x8003: Diagnosis
- 0x8100: Extended Identification
