37

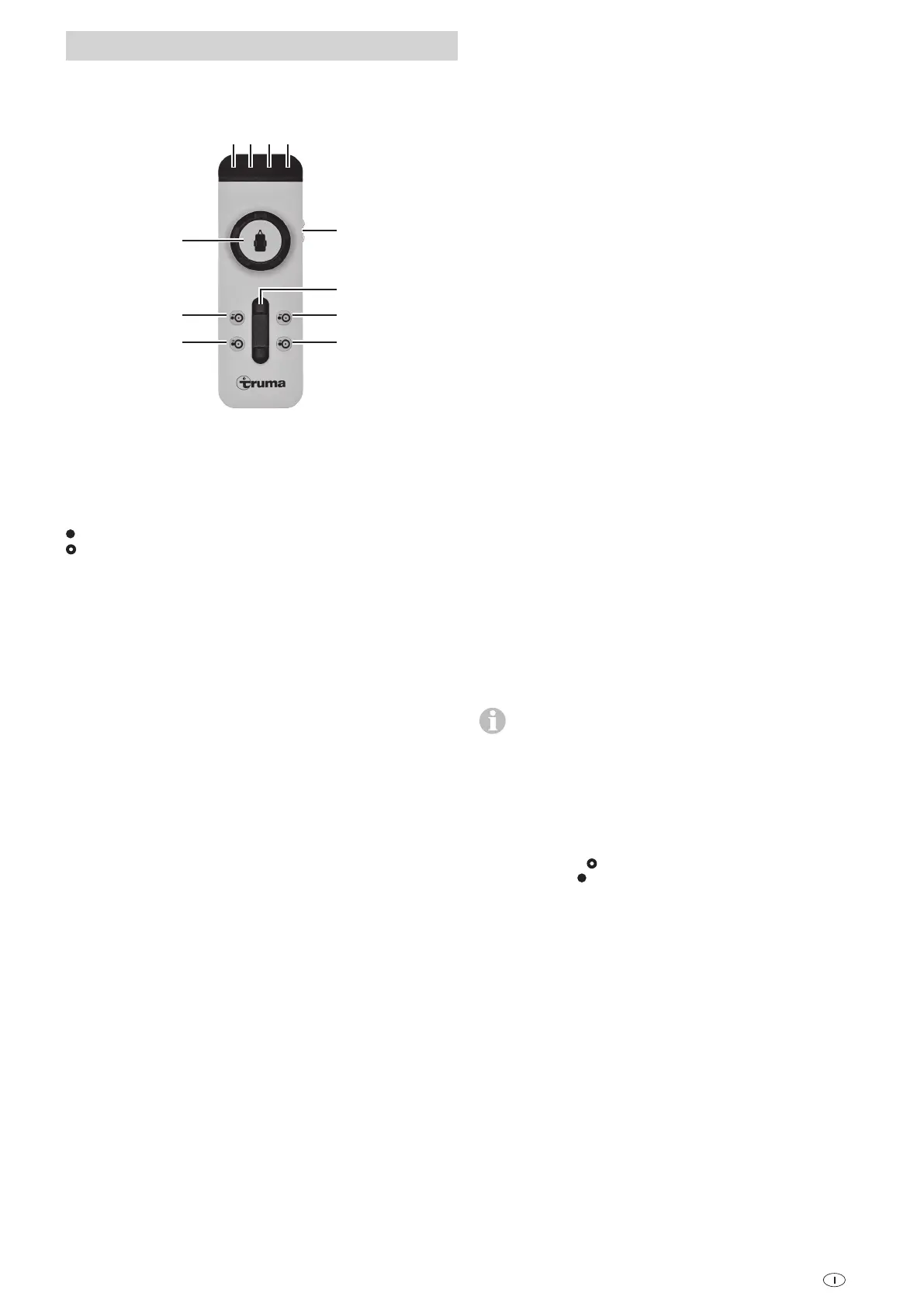

Telecomando
1 2 3 4
a
b
c
h
i
h
i
LED
Figura 2
Attivazione del telecomando
a = Interruttore a scorrimento on/off
On (il LED 4 si illumina*)
Off (il LED 4 si spegne)
* Il LED 4 lampeggia dopo l’attivazione del telecomando per
circa 5 secondi fino quando il sistema è pronto per l’uso.
Il caravan può essere manovrato in una delle seguenti
modalità:
b solo con manopola
c solo con cursore
b + c con manopola e cursore
Sulla manopola, il simbolo del caravan mostra la direzione di
marcia attuale (riferita al caravan stesso).
Il cursore consente di muovere il caravan avanti / indietro sen-
za scossoni e di variare in continuo la velocità.
Solo cursore
(avanti, indietro e regolazione continua della velocità)
– Cursore avanti –> movimento del caravan
avanti (in direzione del timone)
(entrambe le ruote girano avanti)
– Cursore indietro –> movimento del caravan
indietro (in direzione opposta al timone)
(entrambe le ruote girano indietro)
Più si allontana il cursore dalla posizione zero, più la velocità
aumenta.
Solo manopola
(Curva a destra o a sinistra, regolazione continua)
– Rotazione verso destra –> timone del caravan verso destra
la ruota sinistra gira avanti – la ruota destra gira indietro
Rotazione intorno al centro del caravan
– Rotazione verso sinistra –> timone del caravan verso sinistra
la ruota sinistra gira indietro – la ruota destra gira avanti
Rotazione intorno al centro del caravan
Il caravan può essere ruotato su sé stesso in senso circolare,
senza spostarlo in avanti.
Manopola e cursore
(Caravan verso destra o sinistra e avanti o indietro)
– Manopola verso destra e cursore avanti –>
timone del caravan verso destra
la ruota sinistra gira rapidamente – la ruota destra lenta-
mente avanti
– Manopola verso sinistra e cursore avanti –>
timone del caravan verso sinistra
la ruota sinistra gira lentamente – la ruota destra rapida-
mente avanti
– Manopola verso destra e cursore indietro –>
timone del caravan verso destra
la ruota sinistra gira lentamente – la ruota destra rapida-
mente indietro
– Manopola verso sinistra e cursore indietro –>
timone del caravan verso sinistra
la ruota sinistra gira rapidamente – la ruota destra lenta-
mente indietro
Più si spinge il cursore verso il fine corsa, più la veloci-
tà aumenta (raggio di curvatura e velocità liberamente
selezionabili).
Avvicinamento e allontanamento
h = Comando a due mani Allontanamento dei rulli di
trasmissione
(i rulli di trasmissione si allontanano dallo pneumatico)
i = Comando a due mani Avvicinamento dei rulli di trasmis-
sione
(i rulli di trasmissione si spostano verso lo pneumatico)
Per avvicinare o allontanare i rulli di trasmissione, occorre
sempre premere i due tasti contemporaneamente per
circa 3 secondi (ritardo di sicurezza) fino a quando ha inizio
l’operazione di avvicinamento o allontanamento.
Quando i rulli di trasmissione si spostano nella direzione della
rispettiva posizione finale, è possibile rilasciare i tasti.
I rulli di trasmissione raggiungono automaticamente la posi-
zione finale.
Se durante l’avvicinamento vengono premuti i due tasti
di allontanamento, l’avvicinamento viene interrotto, i rulli
di trasmissione vengono allontanati e si spostano automatica-
mente fino alla posizione finale.
Il telecomando si disattiva automaticamente dopo circa
1minuto, se non viene premuto alcun tasto. Il LED 4 verde si
spegne.
Per riattivare il telecomando, posizionare l’interruttore a scor-
rimento su «Off» e, dopo circa 1 secondo, portarlo nuova-
mente su «On» .
Sul caravan non è presente alcun interruttore «On/Off».
Codice lampeggiante con LED e segnale
acustico del telecomando
LED 1 rosso Visualizzazione del livello di carica della batteria
del caravan
buono il LED è spento
debole LED rosso acceso
scarica LED acceso e LED 3 indicante
un messaggio di errore
LED 2 giallo acceso in caso di guasto temporaneo, risuona
inoltre un segnale acustico
in caso di sovracorrente / sovratemperatura.
Lapotenza viene ridotta automaticamente.
Lasciare raffreddare il sistema.
lampeggia quando il Mover® viene avvicinato e la
centralina o il telecomando sono stati spenti
Istruzioni per l’uso
