66

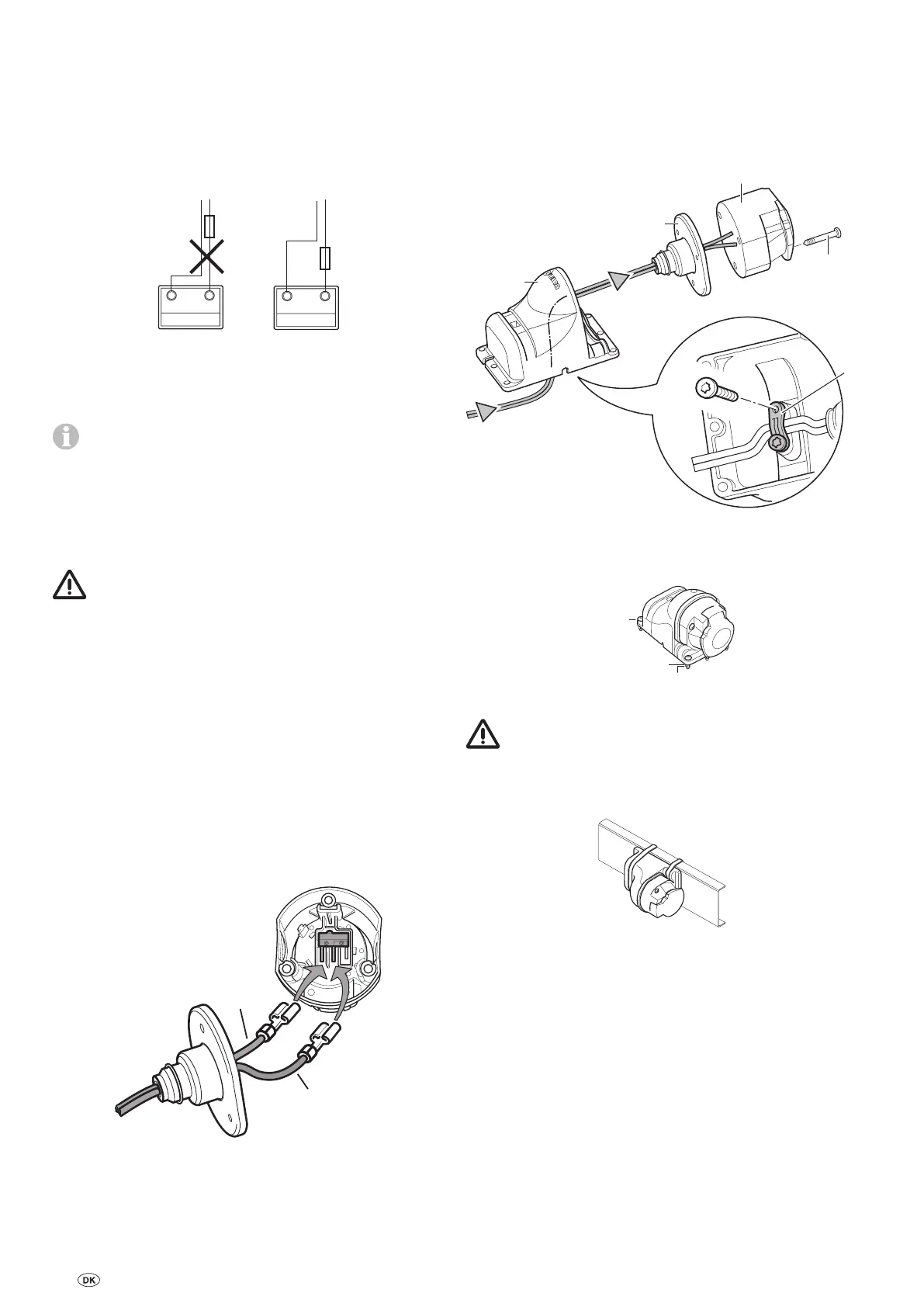

Tilslutning af batteriet
Flydende elektrolytbatterier skal opstilles i en separat boks
med en udluftning, der går ud i det fri. Sikringen i pluslednin-
gen skal tilsluttes uden for boksen. En separat boks er ikke
nødvendig ved gel- og AGM-batterier. Overhold batteriprodu-
centens installationsforskrifter.
Polafgangene skal trækkes i hver deres rum, indtil efter sikrin-
gen i plusledningen.
+
-
+
-
Fig. 19
Træk batteritilslutningskablerne (anvend kun de originalkabler
fra Truma, der følger med i leveringen) til styringen, og fastgør
dem sikkert ved hjælp af de medfølgende klemmer og skruer.
Batteritilslutningskablerne må ikke forlænges. De skal
trækkes separat fra motorkablerne og må ikke trækkes
hen over styringen.
Træk batteritilslutningskablerne, så disse (specielt ved mon-
tering gennem metalvægge) ikke kan skurre. Til beskyttelse
anvendes egnede gennemføringstyller for at undgå skader på
kablerne. Tilslut batteritilslutningskablerne til de eksisterende
batteriklemmer (rød = plus, sort = minus).
Forkert polaritet medfører ødelæggelse af elektronik/
styring.
Tilslutningen på styringen (iht. tilslutningsskemaet) skal foreta-
ges i rækkefølgen – møtrik, ringøsken batteritilslutning, møtrik
(tilspændingsmoment M6 = 6 Nm).
Tilslut sikring i plusledningen (150 A) i nærheden af pluspolen.
Tilslutning af sikkerhedsstikdåsen
Før det vedlagte 2-korede kabel med fladstikket gennem stik-
dåseholderen (g) og gummimuffen (h).
Åbn eventuelt låget og tryk stikdåsetilslutningen ud af stikdå-
sekabinettet (i).
Monter det 2-korede kabel med fladstikkene ved
mikrokontakten.
RD / BK
BK
Fig. 20
Isæt eventuelt atter stikdåsetilslutningen i tikdåsekabinettet(i).
Skru stikdåsekabinettet (i) fast på stikdåseholderen (g) med 3
pladeskruer (j). (Ved valg af huller på stikdåseholderen og ved
at dreje gummitætningen er der mulighed for flere positioner.)
Træk kablet løst gennem trækaflastningen (k) og skru fast
med de 2 pladeskruer. Kablet kan afhængig af monteringssitu-
ationen vilkårligt føres ud af stikdåseholderen via en af de tre
udsparinger.
j
B 3,9 x 33
(3 x)
i
h
g
PT 4 x 10
k
Fig. 21
Fastgør sikkerhedsstikdåsen på campingvognens (kunststof-)
trækstangskappe med 4 skruer, møtrikker og skiver.
M4 x 16
(4 x)
Skive 4,3
(4 x)
Møtrik M4 (4 x)
Fig. 22
Der må ikke bores i chassiset.
Alternativt kan sikkerhedsstikdåsen fastgøres med de to
spændebånd med snekke.
Fig. 23
Træk begge korer til styringen (afkort eventuelt) og tilslut i
klemliste (D) iht. tilslutningsskema.
Kontroller endnu én gang, om alle kabler er tilsluttet korrekt,
er fastgjort vha. de medfølgende klemmer og ikke kan skurre.
