Fernbedienung
1 2 3 4
a
b
c
h
i
h
i
LED

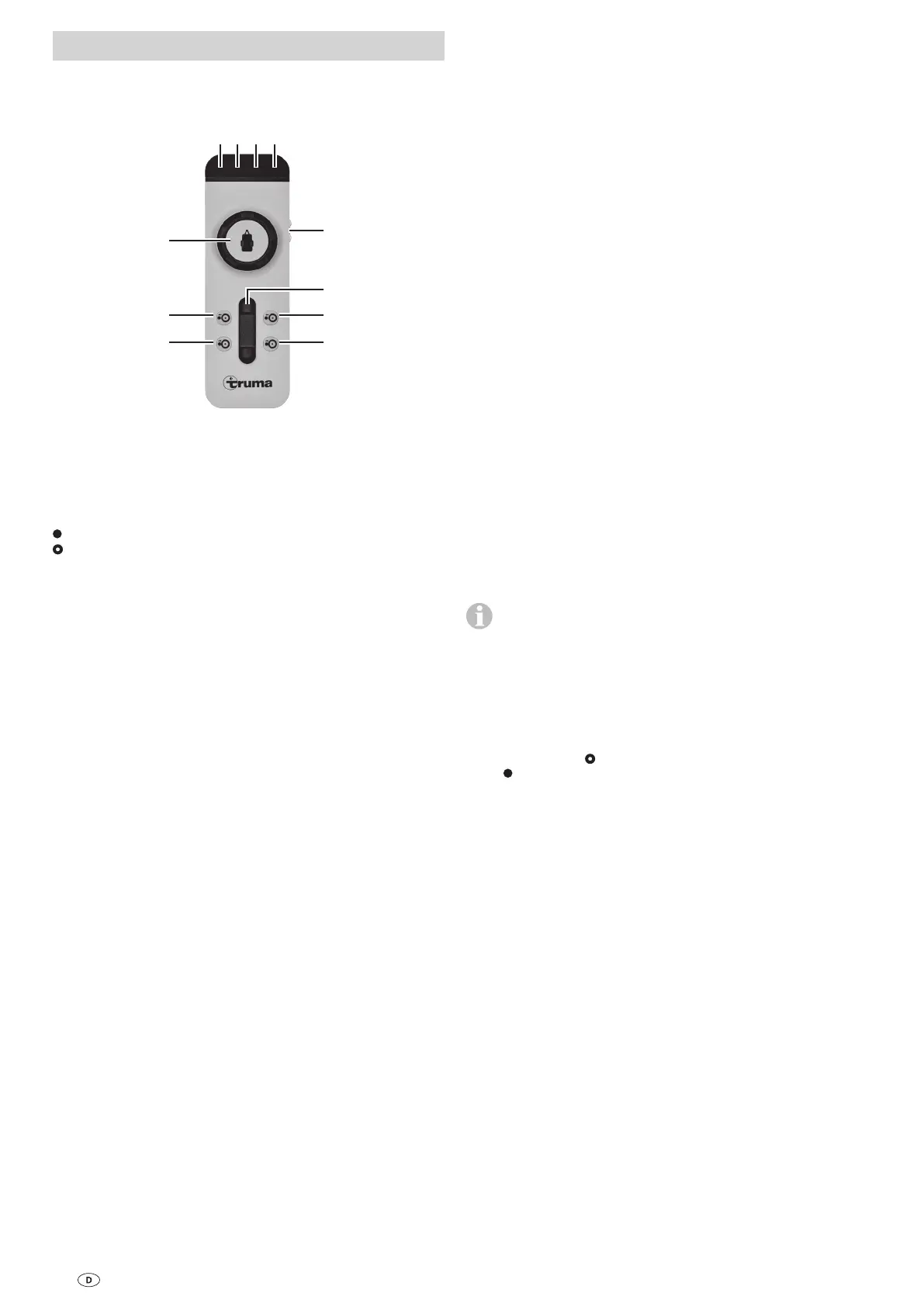

Bild 2
Einschalten der Fernbedienung
a = Ein / Aus-Schiebeschalter
Ein (LED 4 leuchtet*)
Aus (LED 4 erlischt)
* LED 4 blinkt nach dem Einschalten der Fernbedienung ca.
5 Sekunden bis das System betriebsbereit ist.
Zum Steuern des Wohnwagens gibt es folgende
Möglichkeiten:
b nur mit dem Drehregler
c nur mit dem Schieberegler
b + c mit Dreh- und Schieberegler
Auf dem Drehregler zeigt das Symbol des Wohnwagens die
aktuelle Fahrtrichtung (bezogen auf den Wohnwagen) an.
Mit dem Schieberegler kann vorwärts / rückwärts ruckfrei
gefahren, sowie die Geschwindigkeit stufenlos bestimmt
werden.
Nur Schieberegler
(Vorwärts, rückwärts und stufenlose Geschwindigkeitsregelung)
– Schieberegler nach vorne –> Wohnwagenbewegung
vorwärts (in Deichselrichtung)
(beide Räder drehen vorwärts)
– Schieberegler nach hinten –> Wohnwagenbewegung
rückwärts (entgegen der Deichselrichtung)
(beide Räder drehen rückwärts)
Geschwindigkeit nimmt zu je weiter der Schieberegler aus der
Nullstellung geschoben wird.
Nur Drehregler
(Rechte oder linke Kurve, stufenlos)
– Drehung nach rechts –> Wohnwagendeichsel nach rechts
linkes Rad dreht vorwärts – rechtes Rad dreht rückwärts
Drehung um die Wohnwagenmitte
– Drehung nach links –> Wohnwagendeichsel nach links
linkes Rad dreht rückwärts – rechtes Rad dreht v
– orwärts
Drehung um die Wohnwagenmitte
Der Wohnwagen kann an Ort und Stelle im Kreis gedreht
werden, ohne dass er vorwärts bewegt wird.
Drehregler und Schieberegler
(Wohnwagen rechts oder links und vorwärts oder rückwärts)
– Drehregler nach rechts und Schieberegler nach vorne –>
Wohnwagendeichsel nach rechts
linkes Rad dreht schnell – rechtes Rad langsam vorwärts
– Drehregler nach links und Schieberegler nach vorne –>
Wohnwagendeichsel nach links
linkes Rad dreht langsam – rechtes Rad schnell vorwärts
– Drehregler nach rechts und Schieberegler nach hinten –>
Wohnwagendeichsel nach rechts
linkes Rad dreht langsam – rechtes Rad schnell rückwärts
– Drehregler nach links und Schieberegler nach hinten –>
Wohnwagendeichsel nach links
linkes Rad dreht schnell – rechtes Rad langsam rückwärts
Geschwindigkeit nimmt zu, je weiter der Schieberegler zum
Anschlag geschoben wird (frei wählbarer Kurvenradius und
Geschwindigkeit).
An- Abschwenken
h = Zweihandbedienung Abschwenken der Antriebsrollen
(Antriebsrollen bewegen sich weg vom Reifen)
i = Zweihandbedienung Anschwenken der Antriebsrollen
(Antriebsrollen bewegen sich zum Reifen)
Zum An- bzw. Abschwenken der Antriebsrollen müssen
immer beide Tasten gleichzeitig – für ca. 3 Sekunden
(Sicherheitsverzögerung) – gedrückt werden, bis das An- bzw.
Abschwenken der Antriebsrollen beginnt.
Die Tasten können losgelassen werden, wenn sich die An-
triebsrollen in Richtung der jeweiligen Endstellung bewegen.
Die Antriebsrollen erreichen automatisch ihre Endstellung.
Werden während des Anschwenkens die beiden Tasten
zum Abschwenken gedrückt, wird das Anschwenken un-
terbrochen, die Antriebsrollen werden abgeschwenkt und be-
wegen sich automatisch bis zur Endstellung.
Die Fernbedienung schaltet sich automatisch nach ca. 1 Mi-
nute aus, wenn keine der Tasten gedrückt wird. Die Grüne
LED 4 erlischt.
Um die Fernbedienung wieder zu aktivieren, den Schiebe-
schalter auf „Aus“ und nach ca. 1 Sekunde wieder auf
„Ein“ schalten.
Am Wohnwagen selbst befindet sich kein „Ein / Aus“ Schalter.
LED-Blinkcode und Signalton der
Fernbedienung
LED 1 rot Anzeige des Ladezustandes der
Wohnwagen-Batterie
gut LED aus
schwach LED leuchtet
leer LED leuchtet und LED 3 zeigt
Fehlermeldung an
LED 2 gelb leuchtet bei kurzzeitiger Störung, zusätzlich er-
tönt ein Signalton
bei Überstrom / Übertemperatur. Leistung wird
automatisch reduziert. System abkühlen lassen.
blinkt wenn der Mover® angeschwenkt ist und
die Steuerung oder die Fernbedienung ausge-
schaltet wurde.
LED 3 rot leuchtet bei andauernder Störung, zusätzlich er-
tönt ein Signalton
z. B. bei defektem Antriebsmotor
Handbremse anziehen. Siehe „Fehlersuche“
LED 4 grün blinkt wenn Funkverbindung nach dem Einschal-
ten der Fernbedienung noch nicht hergestellt ist
