Truma Mover XT L Operating Instructions & Installation Instructions

8
Vor Beginn der Arbeiten Einbauanweisung sorgfältig durchle-
sen und befolgen!
Bei der Montage ist darauf zu achten, dass keine Metallspäne
oder sonstige Verunreinigungen in die Steuerung gelangen.
Bei Schrauben mit Schraubensicherung muss darauf
geachtet werden, dass das Gewinde fett-/ölfrei ist.
Verwendungszweck
Der Mover®XT L wurde für den Einsatz an ein achsigen
Wohnwagen mit einem Gesamtgewicht bis zu 1500 kg
konstruiert.
Der Anbau erfolgt hinter der Achse an einem Chassis mit ei-
ner Rahmenschräge von 5° ± 1°.
Der Mover®XT L wiegt ca. 28 kg.
Prüfen Sie die Anhängelast Ihres Zugfahrzeuges sowie
das Gesamtgewicht Ihres Wohnwagens, ob diese je-
weils für das zusätzliche Gewicht ausgelegt sind.
Zulassung
Der Truma Mover®XT L ist bauartgeprüft und eine „Allgemei-
ne Betriebserlaubnis“ (ABE) für Deutschland wurde erteilt.
Eine Abnahme durch einen Kfz-Sachverständigen ist nicht
notwendig. Die ABE muss im Fahrzeug mitgeführt werden.
Der Mover®XT L erfüllt weitere Anforderungen aus EG-Richtli-
nien und Normen (siehe Konformitätserklärung).
Bei der Montage des Mover®XT L müssen die technischen
und administrativen Vorschriften des Landes, in dem das
Fahrzeug zum ersten Mal zugelassen wird, beachtet werden.
Jede Veränderung am Gerät oder die Verwendung von Ersatz-
teilen und funktionswichtigen Zubehörteilen, die keine Truma
Originalteile sind, sowie das Nichteinhalten der Einbau- und
Ge brauchsanweisung führt zum Erlöschen der Garantie sowie
zum Ausschluss von Haf tungs ansprüchen. Außerdem erlischt
die Betriebserlaubnis des Gerätes.
Benötigtes Werkzeug und Einrichtungen
Zur Montage des Mover®XT L benötigen Sie:
– Steck-, Ring- oder Maulschlüssel 8mm, 10mm,13 mm,
17 mm
– Drehmomentschlüssel (5 – 50 Nm)
– Kabelschneider / Crimpzange
– Bohrmaschine / Schraubendreher / Lochsäge Ø 25 mm
– Rangierwagenheber 2 Tonnen und passende
Unterstellböcke
– Ausreichende Beleuchtung

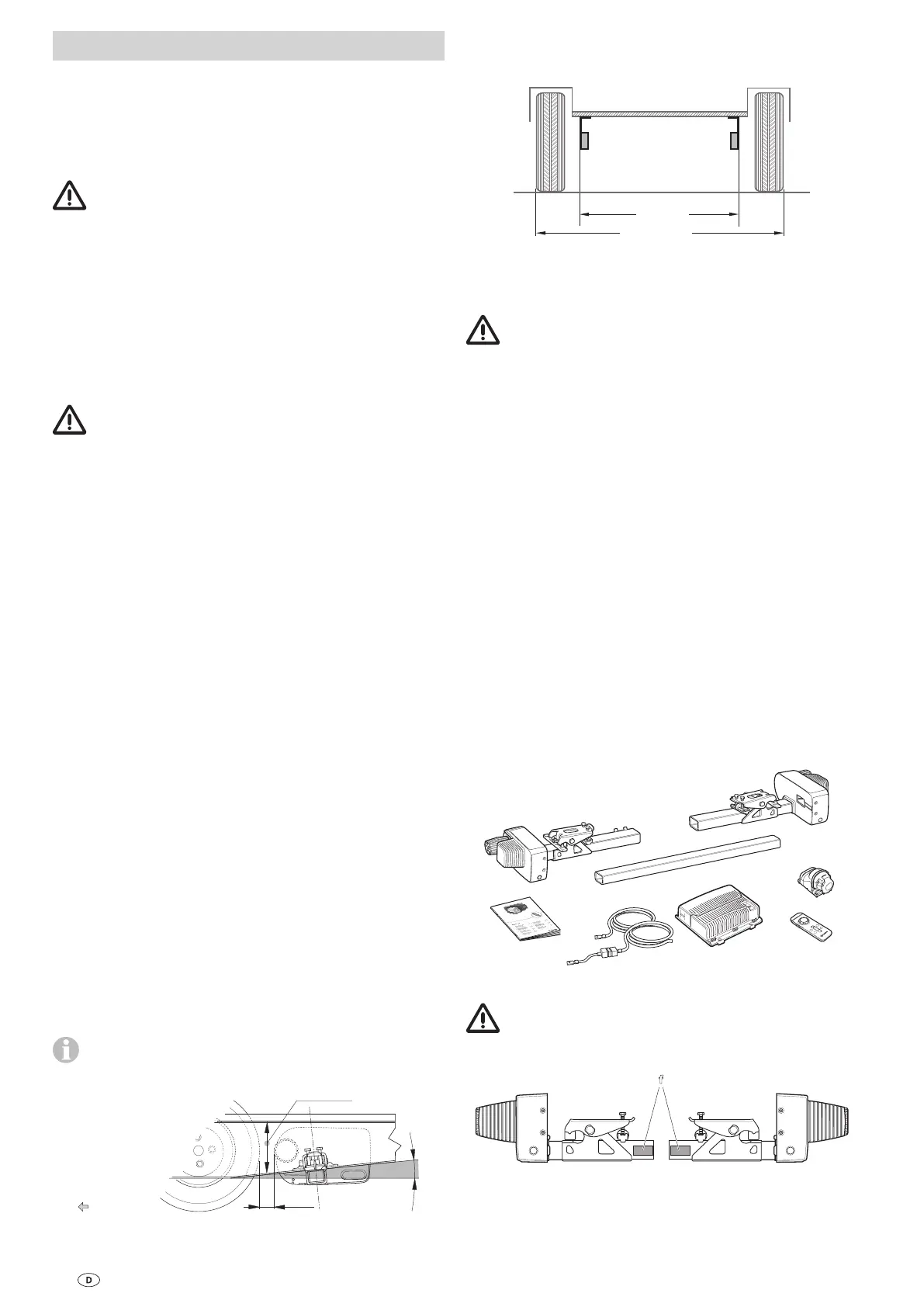

Mindestmaße für den Einbau
Wie in der Abbildung dargestellt, ist die Montage nur an
Rahmen mit 5° Schräge (Leichtbau-Chassis) und hinter
der Achse möglich.
min. 160 mm
20 mm ca. 5° ± 1
Fahrtrichtung
Bild 6
Die Montage ist nur an Wohnwagen / Anhänger innerhalb der
nachstehenden Abmessungen möglich.
max. 2200
ca. 1400
Wohnwagen-Boden
Bild 7
Alle Maße in mm.
* bei beladenen Fahrzeug mit max. zulässigem Gesamtgewicht
Die Montage des Mover®XT L an Wohnwagen /
Anhänger mit anderen Rahmen ist nicht zulässig!
Am Fahrzeugrahmen darf weder gebohrt noch geschweißt
werden. Unter keinen Umständen dürfen Teile der Radaufhän-
gung demontiert werden.
Platzwahl
Der Mover®XT L wird hinter der Achse montiert.
Ein Einbau vor der Achse ist wegen zu geringer Bodenfreiheit
nicht möglich. Eventuell vorhandener Schmutzfänger muss
entfernt werden. Zur Befestigung des Mover®XT L dürfen nur
die mitgelieferten Schrauben verwendet werden.
Montage der Antriebselemente
Der Fahrzeugrahmen muss frei von Rost, Fett und groben
Verschmutzungen sein. Im Bereich der Radaufhängung dür-
fen keine Beschädigungen vorhanden sein.
Die am Wohnwagen montierten Räder und Reifen müssen
von derselben Größe und Bauart sein und entsprechend den
Herstellerangaben aufgepumpt werden.
Alle Bauteile aus der Verpackung nehmen und auf den Boden
legen.
Bild 8
Um die Gültigkeit der Allgemeinen Betriebserlaubnis
(ABE) zu gewährleisten, müssen die Fabrikschilder (f)
links und rechts auf der Querstrebe vorhanden sein.
f
Bild 9
Einbauanweisung
