Truma Mover XT L Operating Instructions & Installation Instructions

76
Elkablar och styrenhet
Mover®XT L får endast anslutas till 12 V-batterier
(likspänning)!
Innan några arbeten på enheten påbörjas skall batteriet
och all extern strömförsörjning kopplas från. Är du osä-
ker när det gäller den elektriska anslutningen bör du kontakta
en kvalificerad fordonselektriker.
Den elektriska installationen måste uppfylla de tekniska och
administrativa bestämmelserna i användningslandet (t.ex.
EN1648-1). Nationella föreskrifter och regler måste följas.
På varje drivenhet är anslutningskablar för körmotor och
datakabel förmonterade. Markera respektive motoranslut-
ningskabel (drivenhet A resp. B – se även kopplingsschema)
och dra dem provisoriskt längs husvagnens underrede till den
avsedda monteringsplatsen för styrenheten. En lämplig plats
för styrenheten är t.ex. en förvaringslåda för sängkläder i
närheten av rangeringssystemet med ett minsta avstånd till
batteriet på 40cm.
Sätt in styrenheten i förvaringslådan och fixera den med de
bifogade spånplatteskruvarna (5 x 25).
Markera ett hål Ø 25mm på husvagnens golv för genom-
föring av kablarna. Hålet skall ligga ca 150 mm från styren-
hetens kopplingslist.
Var försiktig så att du inte borrar i underliggande
ramdelar, gasolledningar eller elektriska ledningar!
Borra upp hålet, dra kablarna genom husvagnsgolvet till
styrenheten och lägg dem så att de inte utsätts för avnötning
(i synnerhet vid genomföringar i metallväggar). Använd de
bifogade skyddsrören för att undvika skador på kablarna.
Körmotorerna rör sig under drift. För att utjämna
detta skall kablarna i detta område fästas löst med ett
visst spelrum för att undvika att kabeln töjs. Dra aldrig i
styrenheten så att kablarna töjs!
Fixera kabeln på chassit resp. underredet med de bifogade
klämmorna och skruvarna.
Täta hålet i fordonsgolvet med ett plastiskt
karosstätningsmedel.

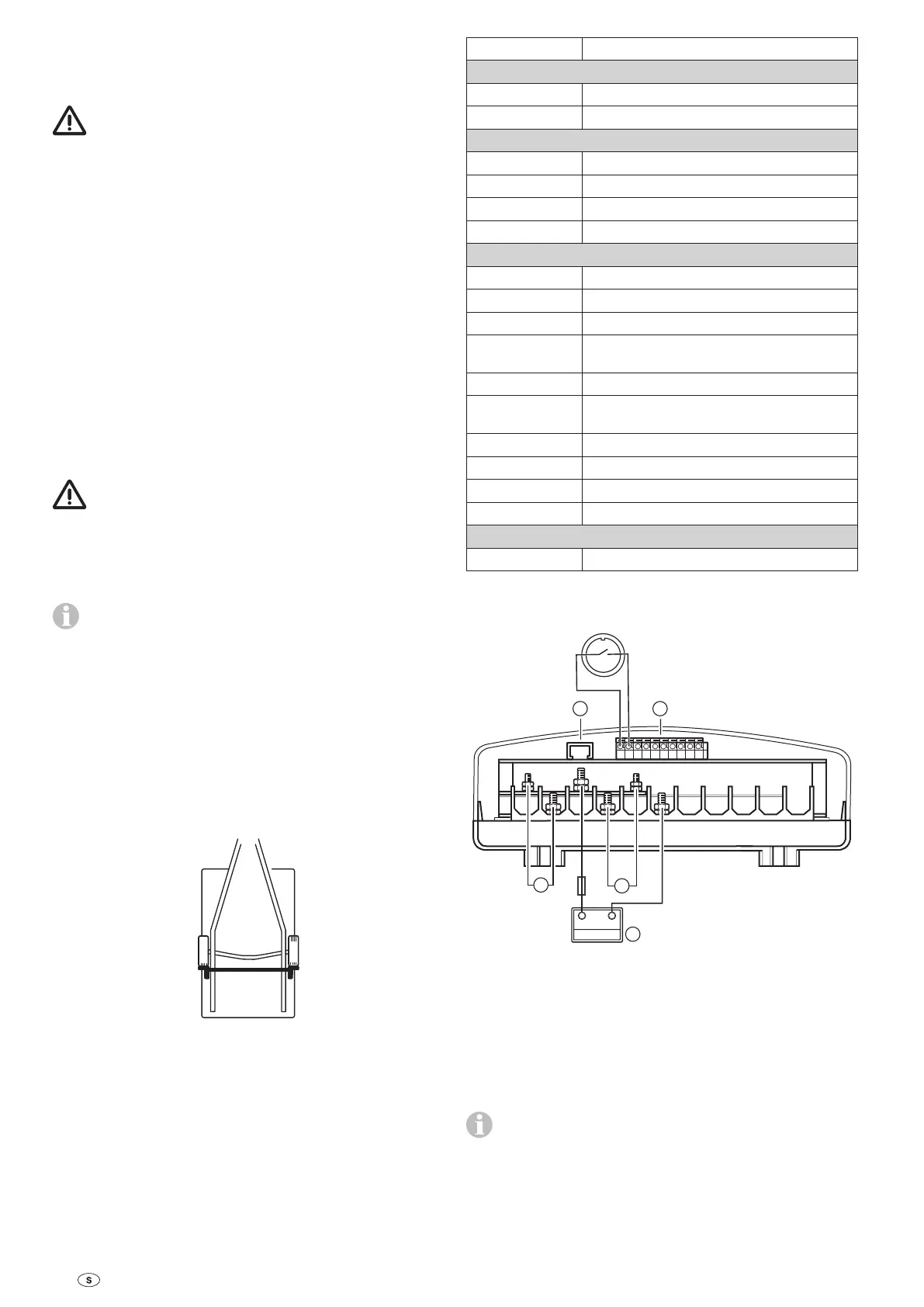

Kopplingsschema
Montering bakom axeln (vy uppifrån)
A
B
Bild 17
PIN Beskrivning
Batteri (C)
Battery + Batteri pluspol, röd 16 mm
Battery - Batteri minuspol svart, 16 mm
Drivenheterna bakom axeln
Motor left + (A) Motor vänster pluspol, röd 10 mm
Motor left - (A) Motor vänster minuspol, svart 10 mm
Motor right + (B) Motor höger pluspol, röd 10 mm
Motor right - (B) Motor höger minuspol, svart 10 mm
Kopplingslist (D)
K1-1 Säkerhetsuttag, svart
K1-2 Säkerhetsuttag, svart/röd
K1-3 Datakabel motor vänster, svart, 0,5 mm
K1-4 Datakabel motor vänster, svart/röd,
0,5mm
K1-5 Datakabel motor höger, svart, 0,5 mm
K1-6 Datakabel motor höger, svart/röd,
0,5mm
K1-7 ej ansluten
K1-8 ej ansluten
K1-9 ej ansluten
K1-10 ej ansluten
Diagnosgränssnitt (E)
J 1 Diagnosgränssnitt
Montering bakom axeln
+
-
A
B
+- +-
13 57 9
D
C
E
M6 = 6 Nm
M5 = 3,5 Nm
Bild 18
När kablarna har dragits fram till styrenheten måste de också
dragavlastas.
Ansluta körmotorerna
Data- och motorkablarna måste dras tillsammans så att de
inte kan slitas av eller skadas på annat sätt.
Kablarna kan kortas. Var uppmärksam på att ringöglorna
är olika stora.
Lås upp locket till styrenheten genom att trycka in låsklackar-
na från sidan och anslut så kablarna enligt kopplingsschemat
(röd = plus, svart = minus). Var noga med att anslutningen
blir rätt! (Åtdragningsmoment M5 = 3,5 Nm / M6 = 6,0 Nm)
