75

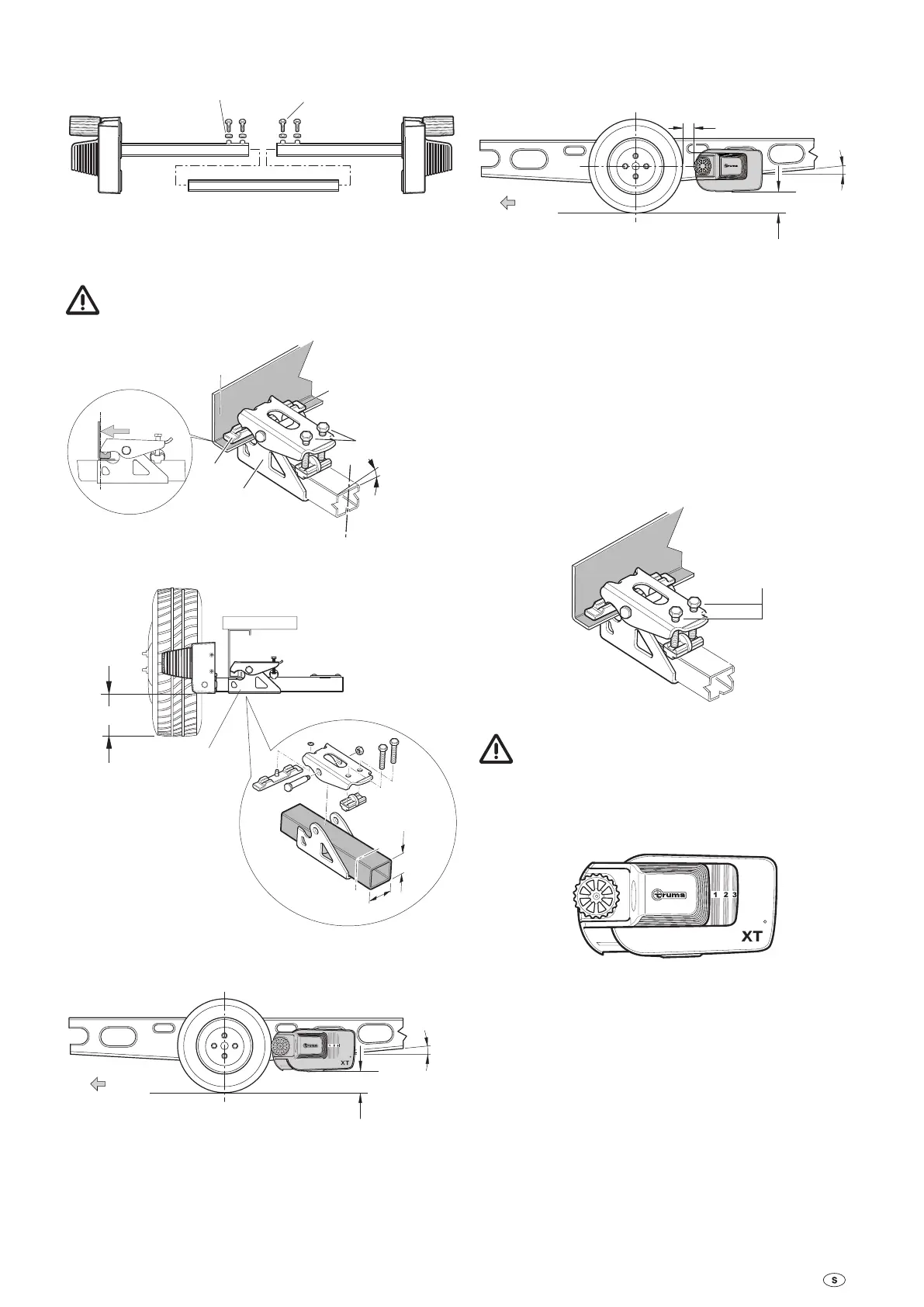

Sätt löst ihop drivenheterna och tvärstaget. Dra bara till
skruvarna (kontramuttrar) för hand.
Mutter M8 (4 x) M8 x 30 (4 x)
Bild 10
Sätt på drivenheten med tvärstag och fästsats (b) på fordons-
ramen och skruva fast den med de båda skruvarna (c) så att
den inte kan förskjutas på ramen.
Griparen (a) måste ligga an fullständigt mot chassi-
ramen (e) och mot skänkeln (d).
ca. 5° ± 1 ca. 5° ± 1
a
b
c
d
e
Bild 11
40 mm
50 mm
b
Bild 12
Se till att det finns tillräcklig markfrigång (minst 110 mm).
ca. 5°±1
Körriktning
min. 110 mm
Mover
Bild 13
Skjut drivenheterna (i bortsvängt läge) i längsriktning för att
få korrekt avstånd mellan däck och hjul (20 mm) med hjälp av
den bifogade avståndsmallen. Den flyttbara mittstången med-
ger en anpassning till rambredden.
ca. 5°±1
min. 110 mm
Körriktning
Bild 14
Skjut drivenheterna i tvärsriktning så att däckets/drivhjulets
maximala löpyta täcks.
När placeringen är rätt skall skruvarna och muttrarna från
fästsatsen dras åt lätt. Därefter kontrolleras en gång till de
avstånd som krävs. Härvid måste husvagnens vikt belasta
hjulen.
Placera den skjutbara mittstången i mitten (gör eventuellt en
markering före monteringen), dra fast de 4 skruvarna (20 Nm)
och säkra dem med kontramuttrarna.
Kontrollera igen att avståndet till däcket är 20mm (med belas-
tade hjul). Dra sedan åt de två skruvarna från fästsatsen (M10)
omväxlande med 25 Nm.
25 Nm
Bild 15
Skruvarna är belagda med skruvsäkring och får därför
endast skruvas i en gång.
Positionsvisare
Anger hur långt Mover®XT L har svängts fram.
Ingen siffra visas: Bortsvängningsposition
En siffra från 1 till 3 visas: Framsvängningsposition
Mover
Bild 16
