77

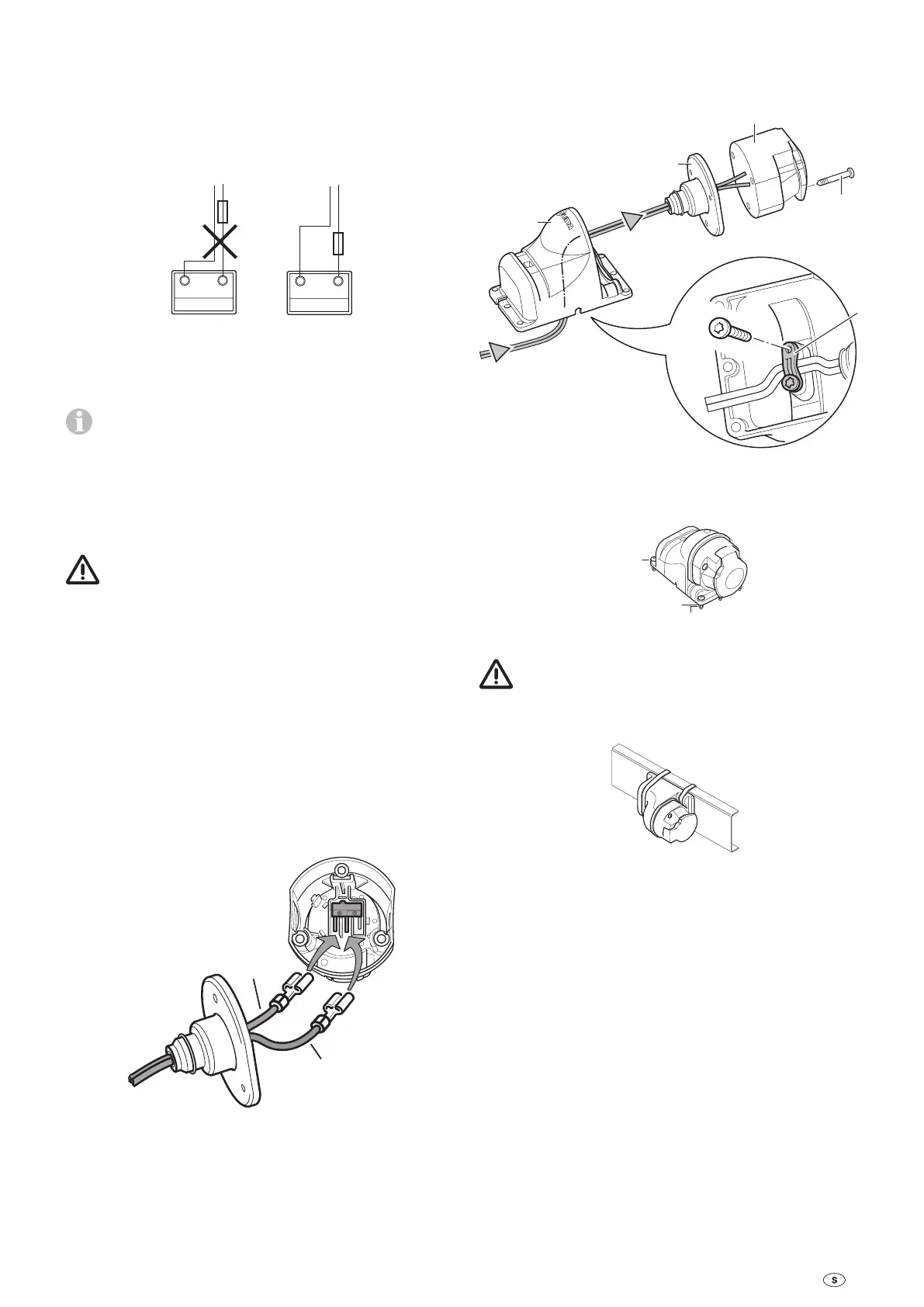

Anslutning av batteriet
Vätskeelektrolytbatterier måste placeras i en separat box med
avluftning utåt. Säkringen för pluskabeln måste anslutas utan-
för boxen. För gel- och AGM-batterier krävs ingen separat box.
Följ batteritillverkarens installationsföreskrifter.
Polkablarna måste förläggas på avstånd från varandra fram till
säkringen för pluskabeln.
+
-
+
-
Bild 19
Dra batterianslutningskablarna (använd endast de medlevere-
rade originalkablarna från Truma) fram till styrenheten och fäst
dem med de medlevererade klämmorna och skruvarna.
Batterianslutningskablarna får inte förlängas. De måste
dras åtskilda från motorkablarna och får inte gå över
styrenheten.
Dra batterianslutningskablarna så att de inte kan avnötas
(isynnerhet vid genomföringar i metallväggar). Använd lämp-
liga genomföringsbussningar för att undvika skador på kablar-
na. Anslut batterianslutningskablarna till batteriklämmorna
(röd = plus, svart = minus).
Felaktig polaritet kan skada elektroniken och
styrenheten.
Anslutningen till styrenheten (enligt kopplingsschemat) måste
göras i följande ordningsföljd: mutter, ringögla batterianslut-
ningskabel, mutter (åtdragningsmoment M6 = 6 Nm).
Anslut säkringen i pluskabeln (150 A) nära pluspolen.
Anslutning av säkerhetsuttaget
Dra den medföljande 2-ledarkabeln med flatstifthylsorna
genom kontakthållaren (g) och gummimuffen (h).
Öppna locket och dra ut kontaktanslutningen från uttags-
dosan (i).
Sätt fast 2-ledarkabeln med flatstifthylsorna på mikrobrytaren.
RD / BK
BK
Bild 20
Sätt tillbaka uttagsanslutningen i uttagsdosan (i).
Skruva fast uttagsdosan (i) på uttagshållaren (g) med 3plåt-
skruvar (j). (Genom att välja fästhål på uttagshållaren och vri-
da gummitätningen är flera positioner möjliga.)
Lägg kabeln löst genom dragavlastningen (k) och skruva fast
den med de 2plåtskruvarna. Beroende på monteringssitua-
tion kan kabeln dras ut genom endera av de tre ursparingarna
i uttagshållaren.
j
B 3,9 x 33
(3 x)
i
h
g
PT 4 x 10
k
Bild 21
Sätt fast säkerhetsuttaget på husvagnens (plast-) dragstångs-
kåpa med 4 skruvar, muttrar och brickor.
M4 x 16
(4 x)
Bricka 4,3
(4 x)
Mutter M4 (4 x)
Bild 22
Att borra i chassit är inte tillåtet.
Alternativt kan säkerhetsuttaget fästas med de båda
snäckgängade klämmorna.
Bild 23
Dra fram båda ledarna till styrenheten (korta dem om
det behövs) och anslut dem till kopplingslisten (D) enligt
kopplingsschemat.
Kontrollera en gång till att alla kablar är korrekt anslutna och
att de är fästa med de bifogade klämmorna och att de inte
kan avnötas.
