Prima di iniziare i lavori, leggere attentamente e seguire le
istruzioni di montaggio!
Durante il montaggio, fare attenzione che sfridi metallici o
altre impurità non penetrino nella centralina di comando.
In presenza di viti dotate di fermo, accertarsi che il
filetto sia esente da grasso/olio.
Scopo d’impiego
Il Mover®XT L è stato costruito per l’impiego su caravan
monoasse con un peso complessivo fino a 1500 kg.
Il montaggio avviene dietro all’asse su un telaio con
un’inclinazione pari a 5° ± 1°.
Il Mover®XT L pesa circa 28 kg.
Controllare il carico rimorchiato del proprio veicolo di
traino così come il peso complessivo del proprio cara-
van per accertarsi che questi veicoli siano predisposti per il
peso aggiuntivo.
Omologazione
Il Mover®XT L di Truma è un modello omologato, per il quale
è stato rilasciato il certificato di omologazione tedesca (ABE).
Non è necessario far eseguire un collaudo da parte di un
perito automobilistico. Il certificato di omologazione tedesca
(ABE) deve essere conservato all’interno del veicolo.
Il Mover®XT L soddisfa ulteriori requisiti imposti da norme e
Direttive CE (v. Dichiarazione di conformità).
Durante il montaggio del Mover®XT L, osservare le disposizio-
ni tecniche ed amministrative del paese in cui il veicolo viene
omologato per la prima volta.
Qualsiasi modifica apportata all’apparecchio o l’uso di parti
di ricambio e accessori importanti per il funzionamento che
non siano componenti originali Truma, come pure la mancata
osservanza delle istruzioni di montaggio e per l’uso compor-
tano l’estinzione della garanzia nonché l’esclusione di riven-
dicazioni di responsabilità. Inoltre si estingue la licenza d’uso
dell’apparecchio.
Attrezzi e dispositivi necessari
Per il montaggio del Mover®XT L sono necessari:
– Chiave a tubo, chiave ad anello o chiave fissa da 8mm,
10mm, 13 mm, 17 mm
– Chiave dinamometrica (5 - 50 Nm)
– Tagliacavi / pinza a crimpare
– Trapano / cacciavite / gattuccio Ø 25 mm
– Martinetto di manovra con capacità di 2 tonnellate e
cavalletti di supporto adeguati
– Illuminazione sufficiente

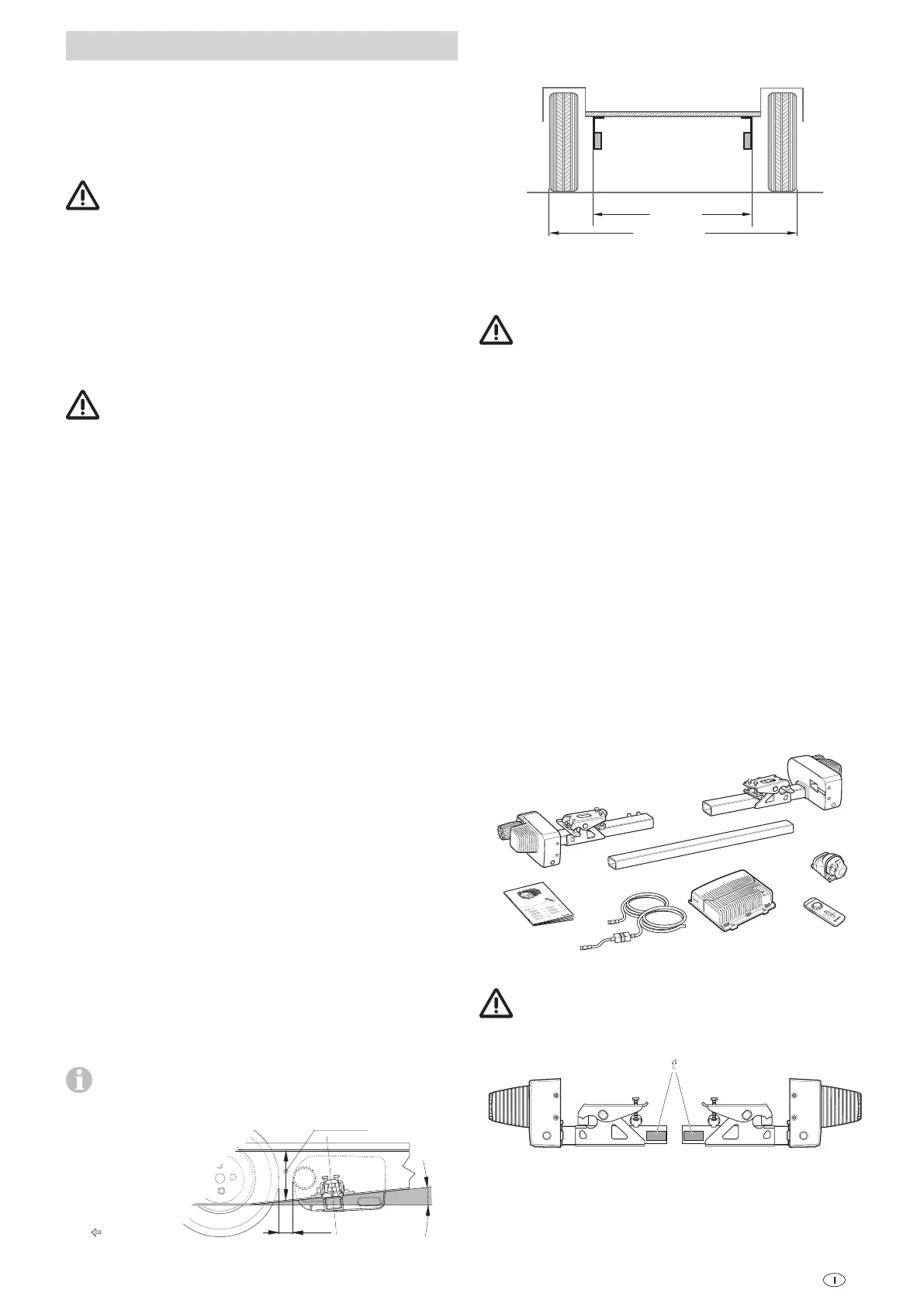

Misure minime per il montaggio
Come mostra la figura, il montaggio è possibile solo su
telai con inclinazione pari a 5° (telaio leggero) e dietro
all’asse.
min. 160 mm
20 mm ca. 5° ± 1
Direzione di marcia
Figura 6
Il montaggio è possibile soltanto su caravan / rimorchi che
rientrino nelle dimensioni indicate di seguito.
max. 2200
ca. 1400
Sottoscocca del caravan
Figura 7
Tutte le dimensioni sono espresse in mm.
* per veicolo carico con peso complessivo max consentito
Il montaggio del Mover®XT L su caravan / rimorchi
con altri telai non è consentito!
Non eseguire fori né saldature sul telaio del veicolo. Non
smontare in nessun caso parti delle sospensioni dell’asse del-
le ruote.
Scelta della posizione
Il Mover®XT L va montato dietro all’asse.
Per via dell’altezza libera dal suolo troppo esigua, non è invece
possibile un montaggio davanti all’asse. Eventuali parafanghi
devono essere rimossi. Per il fissaggio del Mover®XT L è con-
sentito utilizzare unicamente le viti fornite in dotazione.
Montaggio degli elementi di trasmissione
Il telaio del veicolo non deve presentare segni di ruggine,
grasso o sporco pesante. Nella zona delle sospensioni dell’as-
se delle ruote non devono essere presenti danneggiamenti.
Le ruote e i pneumatici montati sul caravan devono essere
della stessa misura e dello stesso tipo ed essere gonfiati in
base alle indicazioni del costruttore.
Togliere tutti i componenti dalla confezione e riporli a terra.
Figura 8
Per garantire la validità del certificato di omologazione
tedesca (ABE), devono essere applicate le targhe dati (f)
sulla barra antirollio, sia a sinistra sia a destra.
f
Figura 9
Istruzioni di montaggio
