ITALIANO
- 9 -

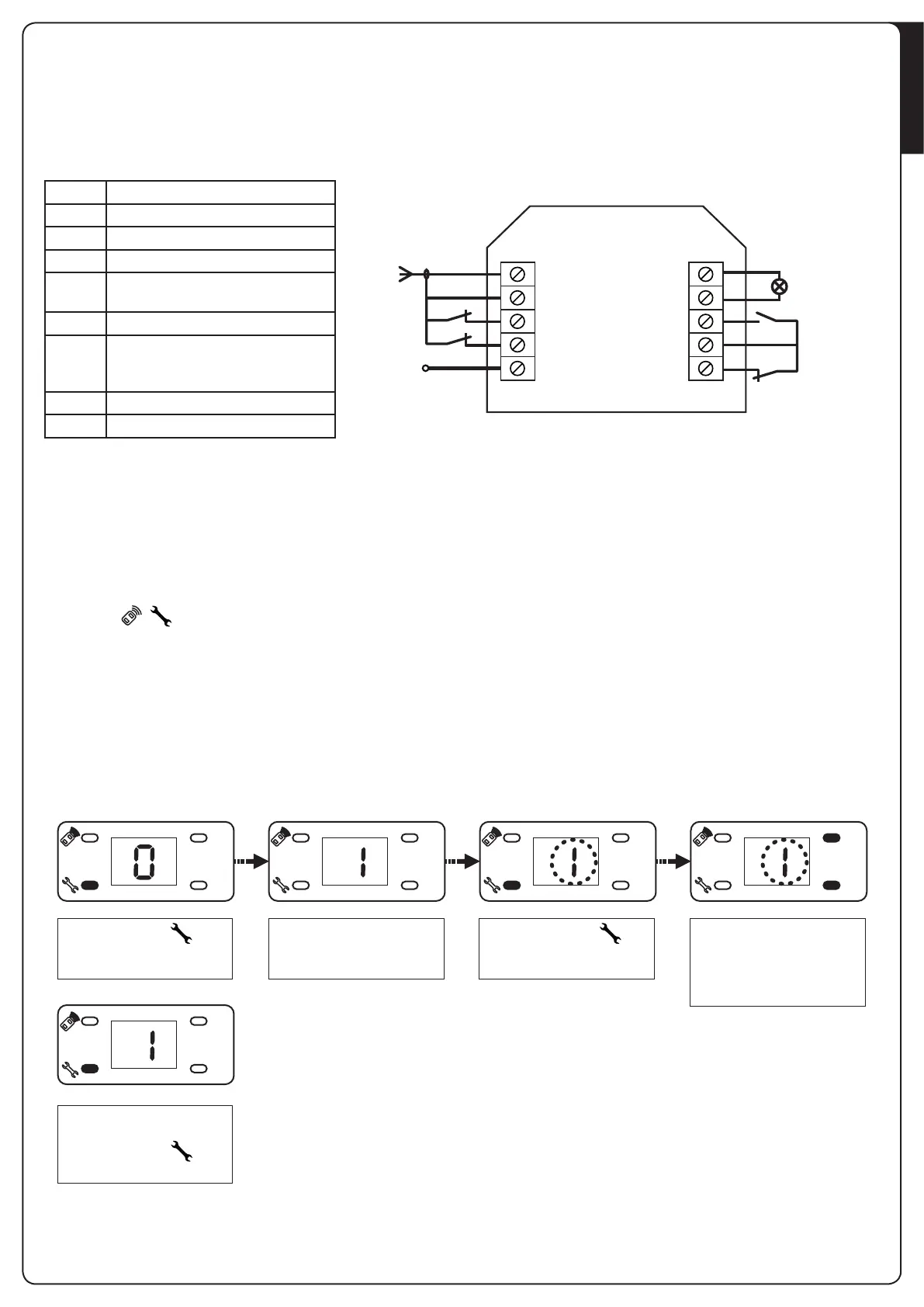

8 - COLLEGAMENTI ELETTRICI
La centrale di comando all’interno di AZIMUT è già cablata.
E’ sufficiente inserire la spina nella presa di corrente per procedere
con la programmazione dei parametri di funzionamento.
ANT Antenna
GND Comune (-)
IR1 Fotocellula 1. Contatto N.C.
IR2 Fotocellula 2. Contatto N.C.
IR.V+ Alimentazione +24Vdc per
fotocellule
LAMP Lampeggiante 24V
DOOR START - Comando di apertura
per il collegamento di dispositivi
tradizionali con contatto N.A.
GND Comune (-)
EMRG STOP. Contatto N.C.
LAMP
DOOR
GND
EMRG
-
+
IR.V+
IR2
IR1
GND
ANT
AZIMUT è equipaggiato con una pratica interfaccia che consente
una rapida e semplice programmazione tramite il display e i
quattro tasti , , +, -
Operazioni preliminari:
1. Muovere la porta fino ad agganciare il carrello di traino
2. Alimentare il dispositivo: la luce di cortesia si accende, la
centrale emette un BEEP e i segmenti del display si accendono
uno per volta fino a visualizzare 0 .
9 - IMPOSTAZIONE DEI PARAMETRI DI FUNZIONAMENTO
m ATTENZIONE: il finecorsa di apertura deve essere
memorizzato prima del finecorsa di chiusura.
Se questa procedura viene utilizzata erroneamente per
impostare il finecorsa di chiusura il parametro NON viene
memorizzato.
m ATTENZIONE: se la programmazione non viene
completata (tramite la funzione 9. Fine programmazione) i
parametri impostati vengono persi.
Se i parametri impostati sono sbagliati è sufficiente
disalimentare il dispositivo, riattivare l’alimentazione e
ripetere la procedura di programmazione.
+
-
+
-
+
-
+
-
+
-
Premere il tasto per
5 secondi.
Quando la porta raggiunge
la posizione desiderata
premere il tasto per
salvare le impostazioni
Il dispositivo emette un
beep e il display visualizza I
Premere il tasto :
I lampeggia
Tener premuto il tasto
+ (la porta apre) o il tasto
- (la porta chiude) per
raggiungere la posizione di
massima apertura
9.1 - IMPOSTAZIONE DEL FINECORSA DI APERTURA
