6 - INSTALACIÓN
1. Desmonte el sistema de cierre de la puerta.
2. Mida la mitad exacta de la puerta y trace los puntos de
referencia sobre la transversal superior y sobre el techo para
facilitar el posicionamiento del perfil guía.
3. Ancle el soporte E a la transversal superior de la puerta con los
tacos G adecuados al tipo de pared (ø mínimo 8 mm).
4. Enganche el perfil A a la abrazadera utilizando el tornillo
F de cabeza redonda 6x80 que se suministra, con la
correspondiente tuerca autobloqueante.
5. Monte los dos soportes de fijación H sobre el perfil,
colocándolos a aproximadamente un metro de la abrazadera E
6. Monte la abrazadera I sobre el perfil, posicionándola cerca del
motor (unos 5 cm)
7. Siguiendo las referencias anteriormente trazadas sobre el
techo localice los puntos de fijación para los soportes H y la
abrazadera I; haga un orificio y utilizando tacos adecuados
para el tipo de techo (ø mínimo 8) ancle la automatización.
8. En el caso de que sea necesario adaptar la automatización
en altura utilice las barras perforadas adecuadas Q (accesorio
código 163203).

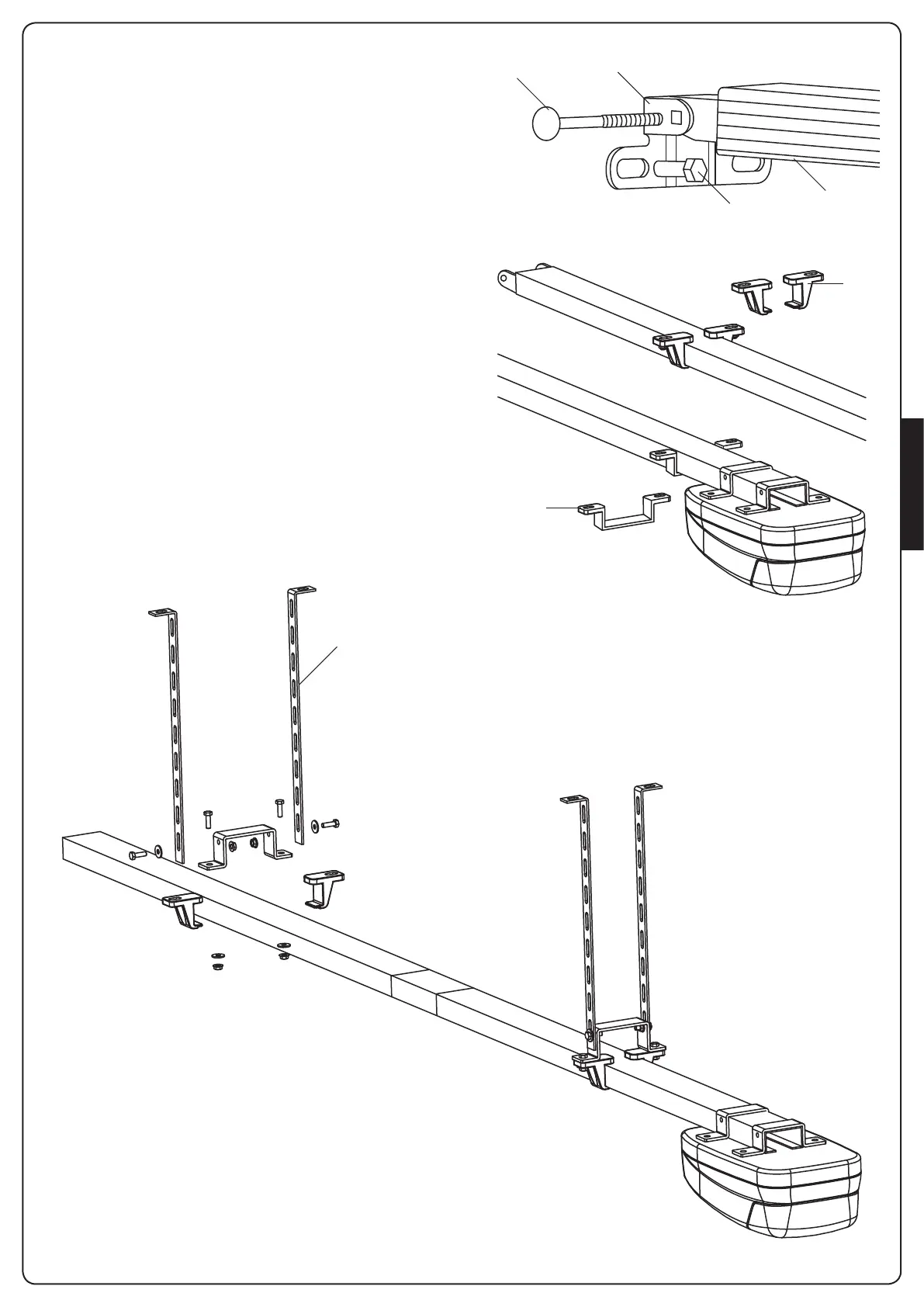

Monte las barras como se muestra en la figura de abajo.
m ATENCIÓN: la distancia máxima entre el perfil y el
techo no debe superar los 300 mm
