ESPAÑOL
- 42 -

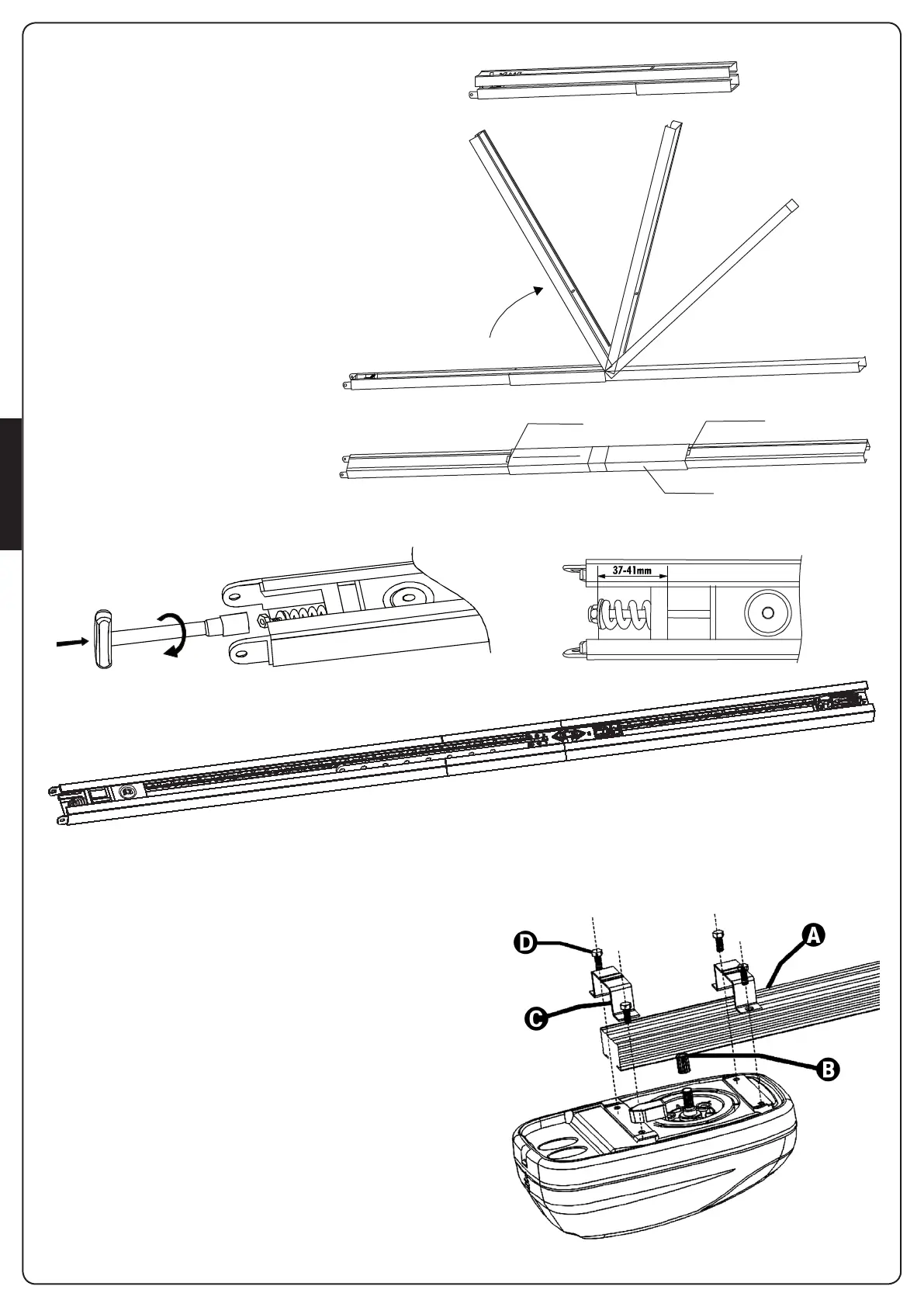

4 - MONTAJE DEL PERFIL
GUÍA
1. Extraiga el perfil de la caja de cartón y
verifique su integridad.
2. Abra el perfil como se indica en la figura
siguiente.
3. Una vez extendido el perfil haga deslizar
el perfil de empalme R hasta la posición
límite indicada por dos perforaciones Q
sobre el perfil guardacadena.
4. Regule la tensión de la cadena actuando
sobre el tornillo de cabeza hexagonal
con una llave de 10 mm: enrosque la
tuerca hasta que la cadena se encuentre
suficientemente tensa
m ATENCIÓN: asegurarse de que el
carrito de remolque deslice libremente
en toda la longitud de la guía.
Elimine eventuales roces antes de
proceder con las siguientes fase de
montaje.
Q
Q
R
5 - MONTAJE DEL MOTOR SOBRE EL
PERFIL
1. Inserte el adaptador entre el árbol y el piñón sobre el árbol del
motor.
2. Coloque el perfil A sobre el motor: el adaptador B entre el
árbol y el piñón debe insertarse en el lugar adecuado sobre el
perfil. Verifique que el perfil entre a tope sobre el motor.
3. Posicione los dos soportes omega C sobre el perfil en
correspondencia de las perforaciones sobre la base del motor.
4. Fije los dos soportes omega los tornillos autorroscantes 6 x 15
incluidos D.
m En caso de problemas de espacio, el motor puede
girarse de 90°
