ITALIANO
- 7 -
6 - INSTALLAZIONE
1. Smontare il sistema di chiusura della porta.
2. Misurare l’esatta metà della porta e tracciare dei punti di
riferimento sulla traversa superiore e sul soffitto per facilitare il
posizionamento del profilato guida.

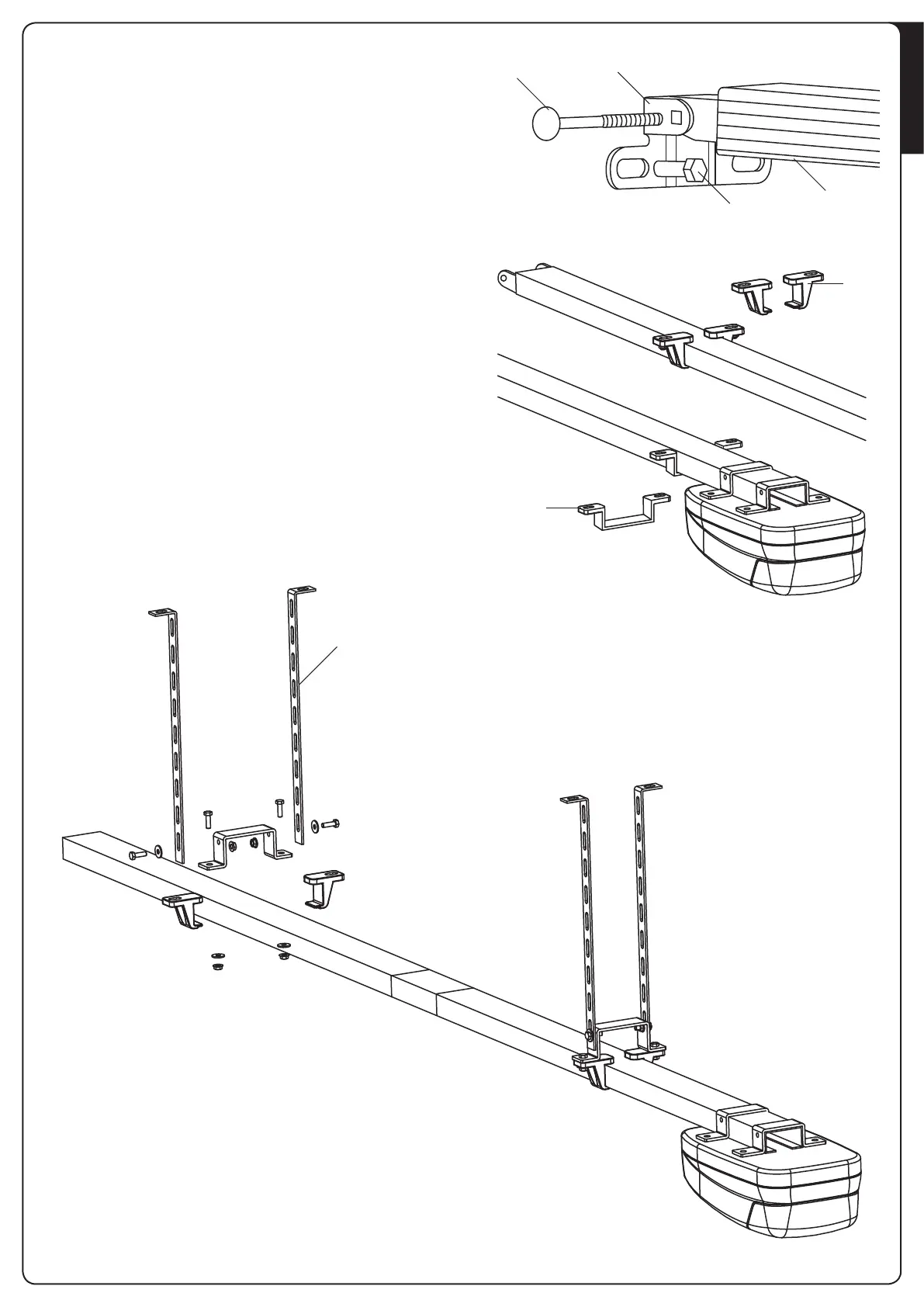

3. Ancorare la staffa E alla traversa superiore della porta con dei
tasselli G adatti al tipo di parete (ø minimo 8 mm).
4. Agganciare il profilato A alla staffa utilizzando la vite F a testa
tonda 6x80 in dotazione, con il relativo dado autobloccante.
5. Montare i due supporti di fissaggio H sul profilato,
posizionandoli a circa 1 m dalla staffa E
6. Montare la staffa I sul profilato, posizionandola vicino al
motore (circa 5 cm)
7. Seguendo i riferimenti precedentemente tracciati sul soffitto
individuare i punti di fissaggio per i supporti H e la staffa
I; forare e utilizzando dei tasselli adatti al tipo di soffitto (ø
minimo 8 mm) ancorare l’automazione.
8. Nel caso in cui sia necessario adattare l’automazione in
altezza utilizzare le apposite barre forate Q (accessorio codice
163203). Montare le le barre come riportato in figura sotto.
m ATTENZIONE: la distanza massima tra profilato e
soffitto non deve superare 300 mm
