NEDERLANDS
- 78 -

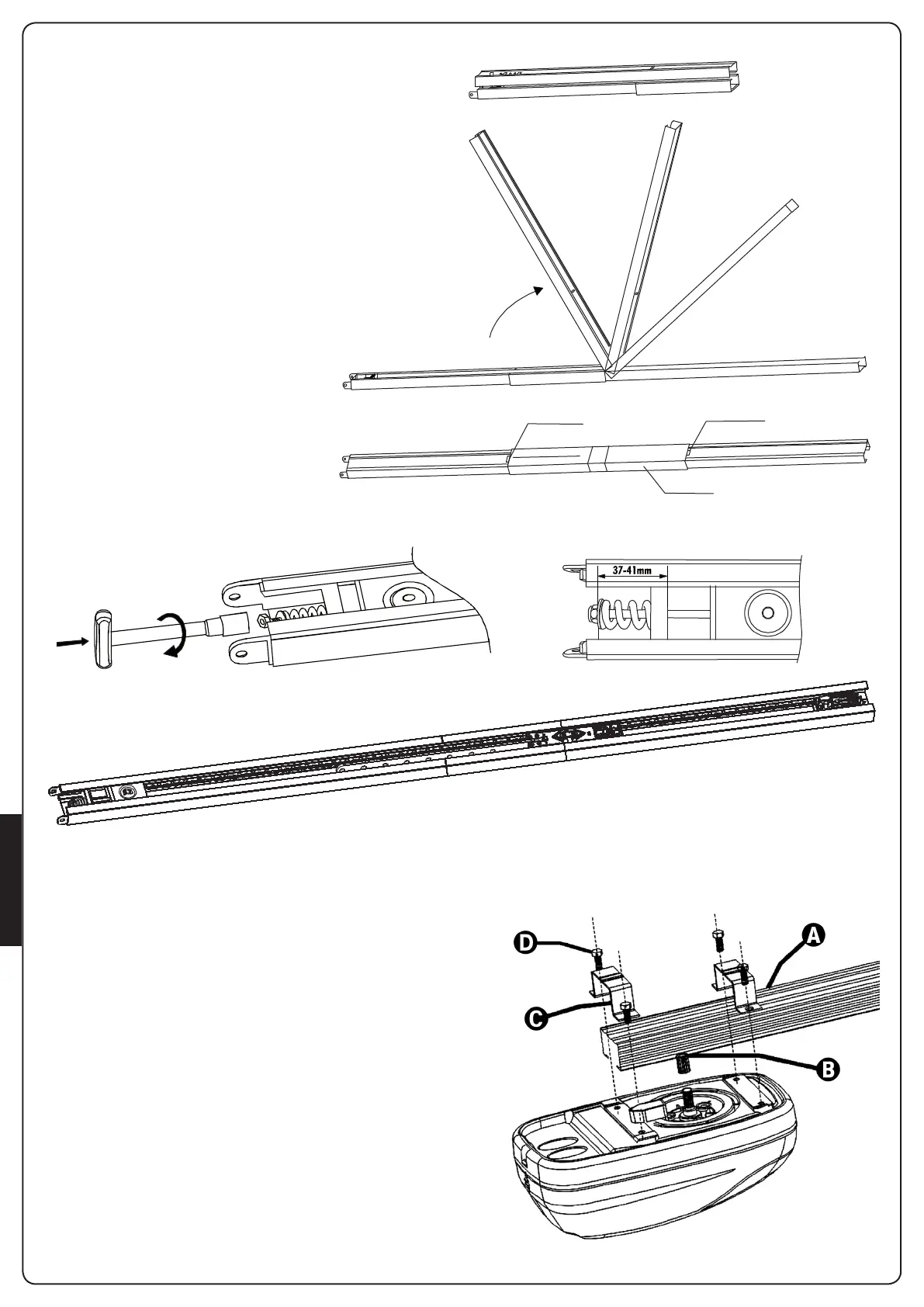

4 - MONTAGE VAN HET
GELEIDERPROFIEL
1. Trek het profiel uit de kartonverpakking
en controleer de intacte staat ervan.
2. Open het profiel zoals aangeduid wordt
in de volgende afbeelding.
3. Is het profiel eenmaal gelegd, laat
het verbindingsprofiel R dan naar de
uiterste positie schuiven die aangeduid
wordt door de twee gaten Q op het
kettinggeleiderprofiel.
4. Regel de spanning van de ketting door
met een sleutel van 10 mm aan de
schroef met zeskante kop te draaien:
draai de schroef vaster of losser zodat
een afstand a tussen 15 en 18 mm
verkregen wordt, zoals de afbeelding
toont.
m LET OP: Deblokkeer de trekwagen
en controleer of hij vrij over de gehele
lengte van de geleider loopt.
Neem de eventuele wrijving weg,
voordat u verder gaat met de volgende
montagefasen.
Q
Q
R
5 - MONTAGE VAN DE MOTOR O HET
PROFIEL
1. Steek de as-/tandwieladapter in de motoras.
2. Breng het profiel A in positie op de motor: de as-/
tandwieladapter B moet vastgekoppeld worden in de
betreffende zitting op het profiel.
Controleer of het profiel in aanslag tegen de motor komt te
rusten.
3. Breng de twee omegabeugels C in positie op het profiel ter
hoogte van de gaten op de basis van de motor.
4. Bevestig de omegabeugels met de bijgeleverde zelftappende
schroeven 6 x 15 (D).
m Indien zich ruimteproblemen voordoen, kan de
motor 90° gedraaid gemonteerd worden.
