PORTUGUÊS
- 55 -
6 - INSTALAÇÃO

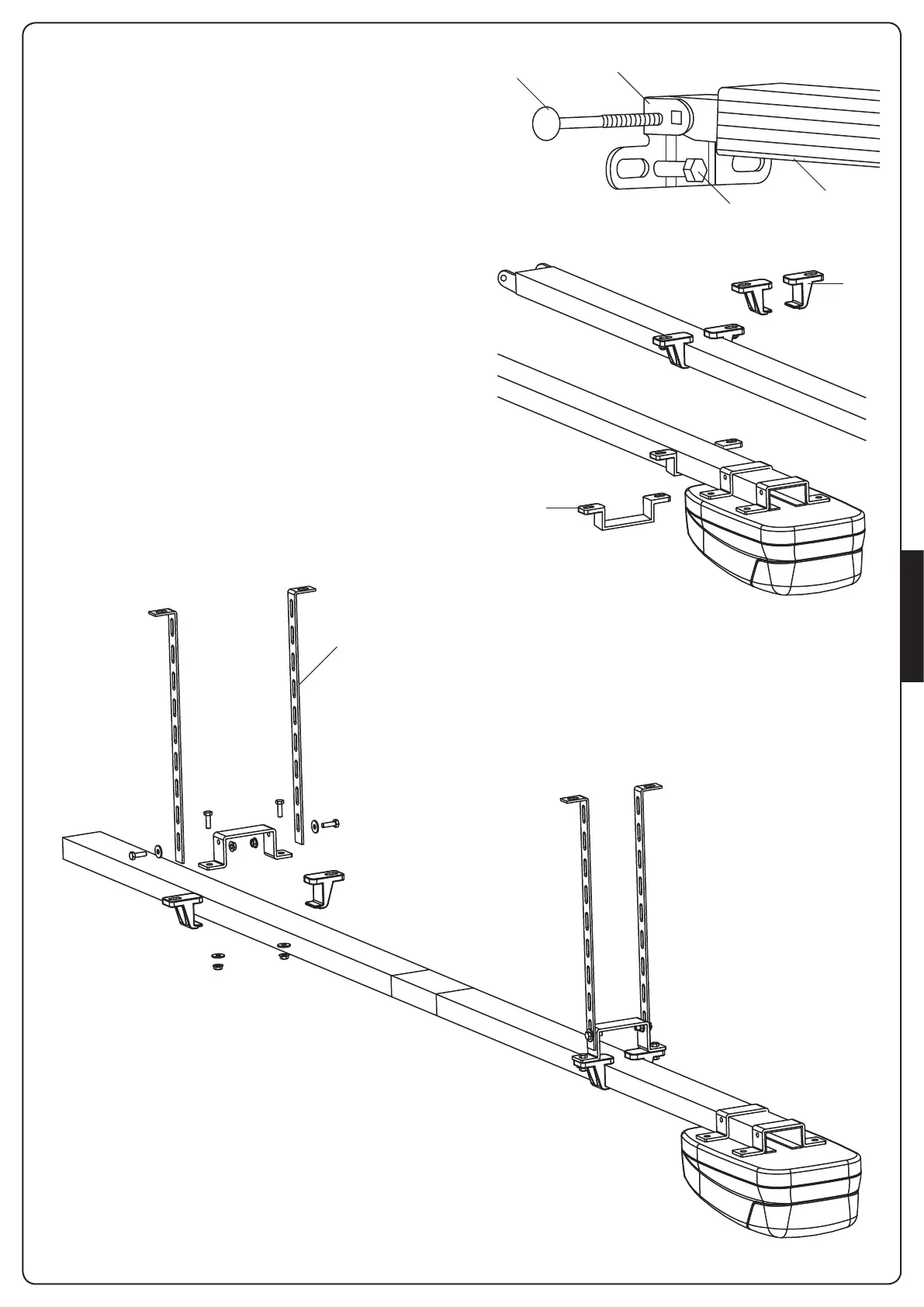

1. Desmontar o sistema de fecho da porta.
2. Medir a metade exacta da porta e marcar pontos de referência
na travessa superior e no teto para facilitar o posicionamento
do perfilado guia.
3. Ancorar o estribo E na travessa superior da porta com os
calços G aptos para o tipo de parede (ø mínimo 8 mm).
4. Engatar o perfil A no estribo utilizando o parafuso F de
cabeça redonda 6x80 fornecido, com a respectiva porca
autobloqueante.
5. Montar os dois suportes de fixação H no perfil,
posicionando-os a cerca 1 m do estribo E
6. Montar o estribo no perfil, posicionando-o próximo ao motor
(5 cm aproximadamente)
7. Seguindo as referências precedentemente traçadas no tecto,
localizar os pontos de fixação para os suportes H e o estribo I;
furar e, com buchas idóneas ao tipo de tecto
(ø mínimo 8 mm), ancorar a automação.
8. No caso em que se torne necessário adaptar a automação
quanto à altura, utilizar as barras furadas Q (acessório código
163203).
Montar as barras como referido na figura abaixo.
m ATENÇÃO: a distância máxima entre o perfil e o tecto
não deve superar 300 mm
