8 - ELEKTRISCHE ANSCHLÜSSE
Die Steuerung im Inneren des AZIMUT ist bereits verkabelt.
Es reicht aus, den Stecker in die Steckdose zu stecken, um die
Programmierung der Funktionsparameter vorzunehmen.
9 - EINSTELLUNG DER
FUNKTIONSPARAMETER
AZIMUT ist mit einer praktischen Schnittstelle ausgestattet, die ein
schnelles und einfaches Programmieren mittels Display und vier
Tasten , , +, - ermöglicht.
Vorbereitende Operationen:
1. Tor bewegen, bis es in den Zugschlitten einklinkt.
2. Vorrichtung mit Strom versorgen: die Beleuchtung schaltet
sich ein, die Steuerung gibt einen BEEP-Ton ab und die
Displaysegmente schalten sich nacheinander einzeln ein bis 0
angezeigt wird.
m ACHTUNG: der Endanschlag beim Öffnen ist vor dem
Endanschlag für das Schließen zu speichern. Wenn diese Prozedur
fälschlicherweise zum Einstellen des Schließens verwendet wird,
wird der Parameter NICHT gespeichert.
m ACHTUNG: wenn die Programmierung (mittels
Funktion 9 - Ende der Programmierung) nicht zu Ende
gebracht wird, werden die eingestellten Parameter nicht
gespeichert.
Wenn die eingestellten Parameter falsch sind, genügt es,
die Vorrichtung von der Stromversorgung zu trennen, sie
wieder an die Stromversorgung anzuschließen und die
Programmierprozedur zu wiederholen.
+
-
+
-
+
-
+
-
+
-
Taste 5 Sekunden lang
drücken
Wenn das Tor die gewünschte
Position erreicht hat, Taste
drücken, um die Einstellungen
zu speichern
Die Vorrichtung gibt einen
Beep-Ton ab und das
Display zeigt I an
Taste drücken:
I blinkt
Taste + (das Tor öffnet sich)
oder Taste - (das Tor
schließt sich) gedrückt
halten, um die Position
der maximalen Öffnung zu
erreichen
9.1 - EINSTELLUNG DES ENDANSCHLAGS BEIM ÖFFNEN

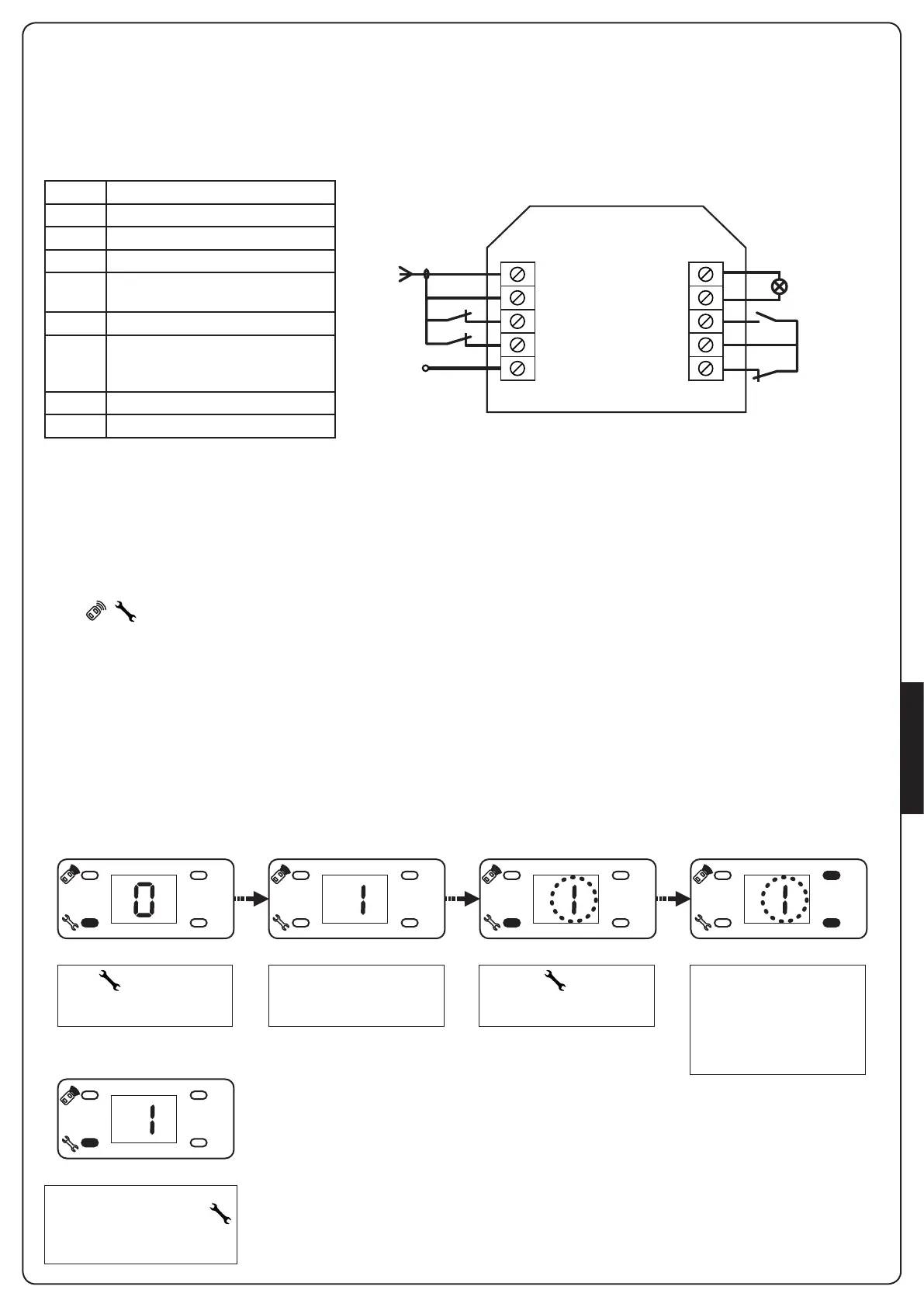

ANT Antenneneinheit
GND Allgemein (-)
IR1 Lichtschranken 1. N.C.-Kontakt
IR2 Lichtschranken 2. N.C.-Kontakt
IR.V+ Versorgung +24 Vdc für
Lichtschranken
LAMP Blinkleuchte 24V
DOOR START - Öffnungsbefehl für die
Verbindung der traditionellen
Vorrichtungen mit N.A.-Kontakt
GND Allgemein (-)
EMRG STOP. N.C.-Kontakt
LAMP
DOOR
GND
EMRG
-
+
IR.V+
IR2
IR1
GND
ANT
