V2 AZIMUT - 3 Esquema de Instalación

PORTUGUÊS
- 53 -

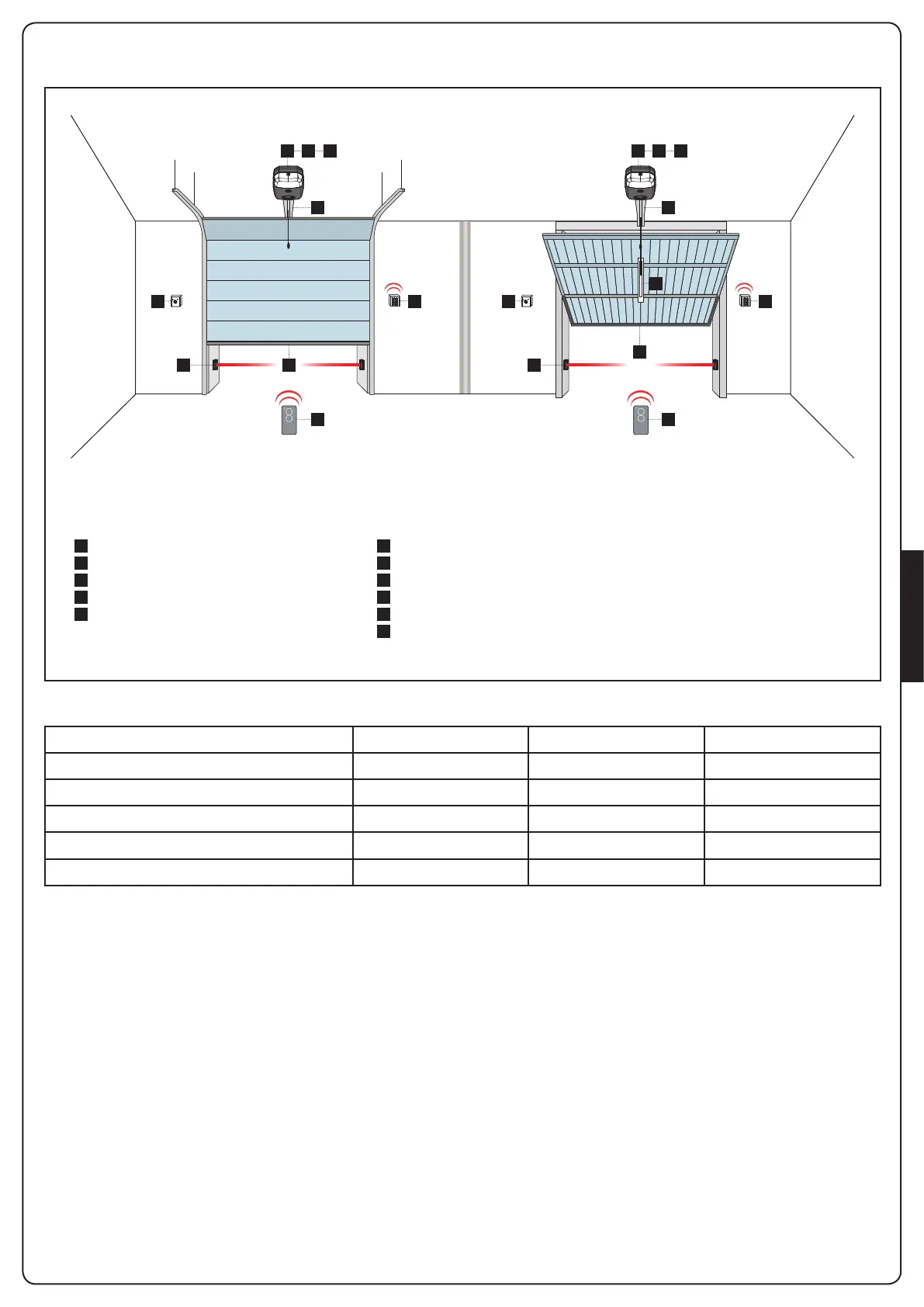

3 - ESQUEMA DE INSTALACIÓN
1 4 5
2
3
A D
C E
1 4 5
2
3
A D
F
B
E
A
B
C
D
E
F
1
2
3
4
5
Seletor de chave
Fotocélula interna
Fotocélula externa
Seletor digital via rádio
Bordas de segurança
Braço adaptador para portas basculantes com contrapesos
Motor
Transmissor
Guia da corrente/correia
Central de comando
Módulo receptor
COMPONENTES ACESSÓRIOS ADICIONAIS
COMPRIMENTO DO CABO < 10 metros de 10 a 20 metros de 20 a 30 metros
Alimentação elétrica 230V 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 2,5 mm
2
Fotocélulas (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Fotocélulas (RX) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Selector de chave 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Borda de segurança 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
