V2 AZIMUT User Manual

NEDERLANDS
- 77 -

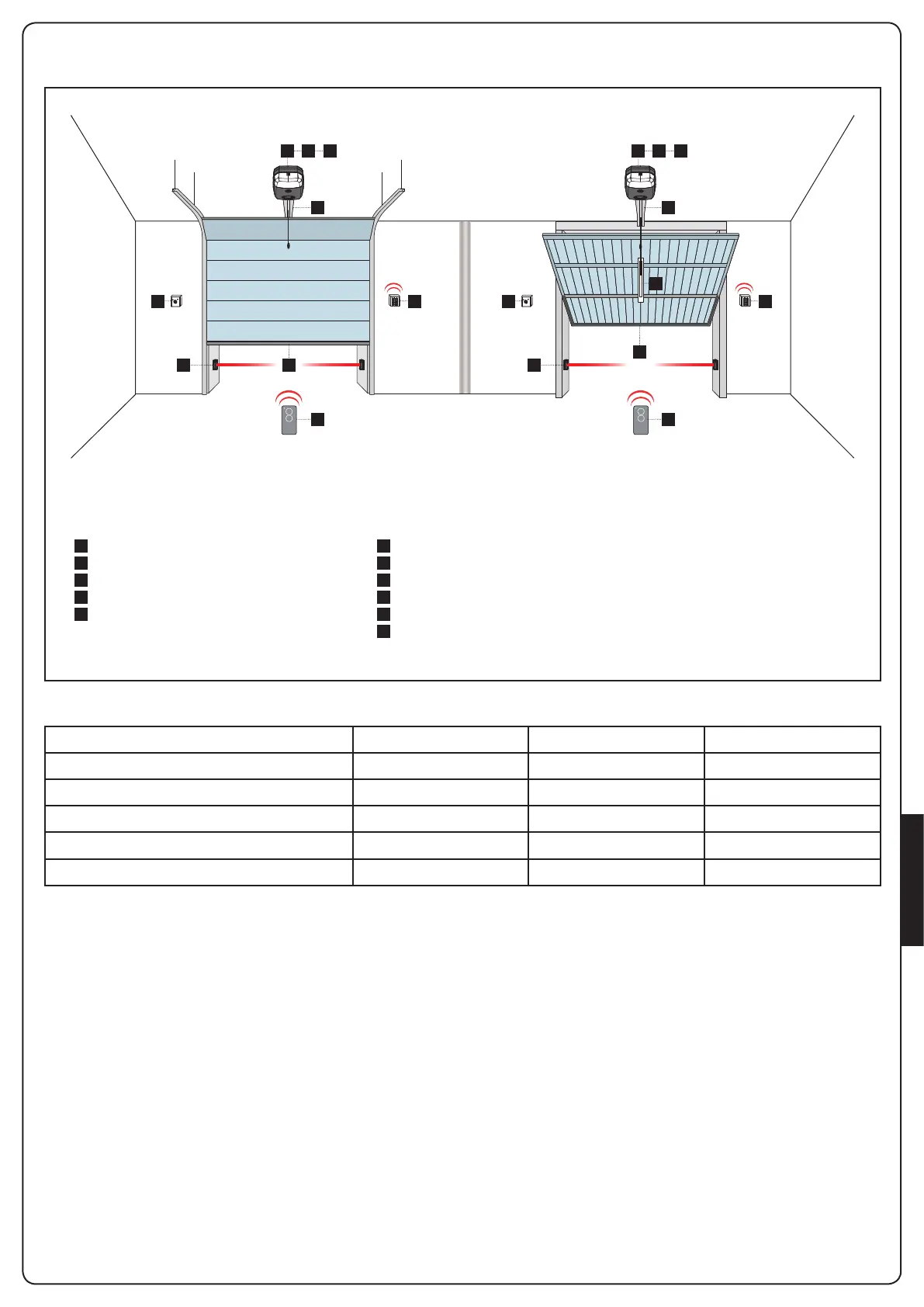

3 - INSTALLATIESCHEMA
1 4 5
2
3
A D
C E
1 4 5
2
3
A D
F
B
E
A
B
C
D
E
F
1
2
3
4
5
Sleutelschakelaar
Interne fotocel
Externe fotocel
Digitale schakelaar via radio
Afslaglijsten
Aanpassingsarm voor kanteldeuren met tegengewichten
Motor
Zender
Ketting-/Riemgeleider
Besturingscentrale
Ontvangstmodule
ONDERDELEN AANVULLLENDE ACCESSOIRES
LENGTE VAN DE KABEL < 10 meter van 10 tot 20 meter van 20 tot 30 meter
Voeding 230V 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 2,5 mm
2
Fotocellen (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Fotocellen (RX) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Sleutelschakelaar 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Afslaglijsten 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
