DEUTSCH
- 66 -

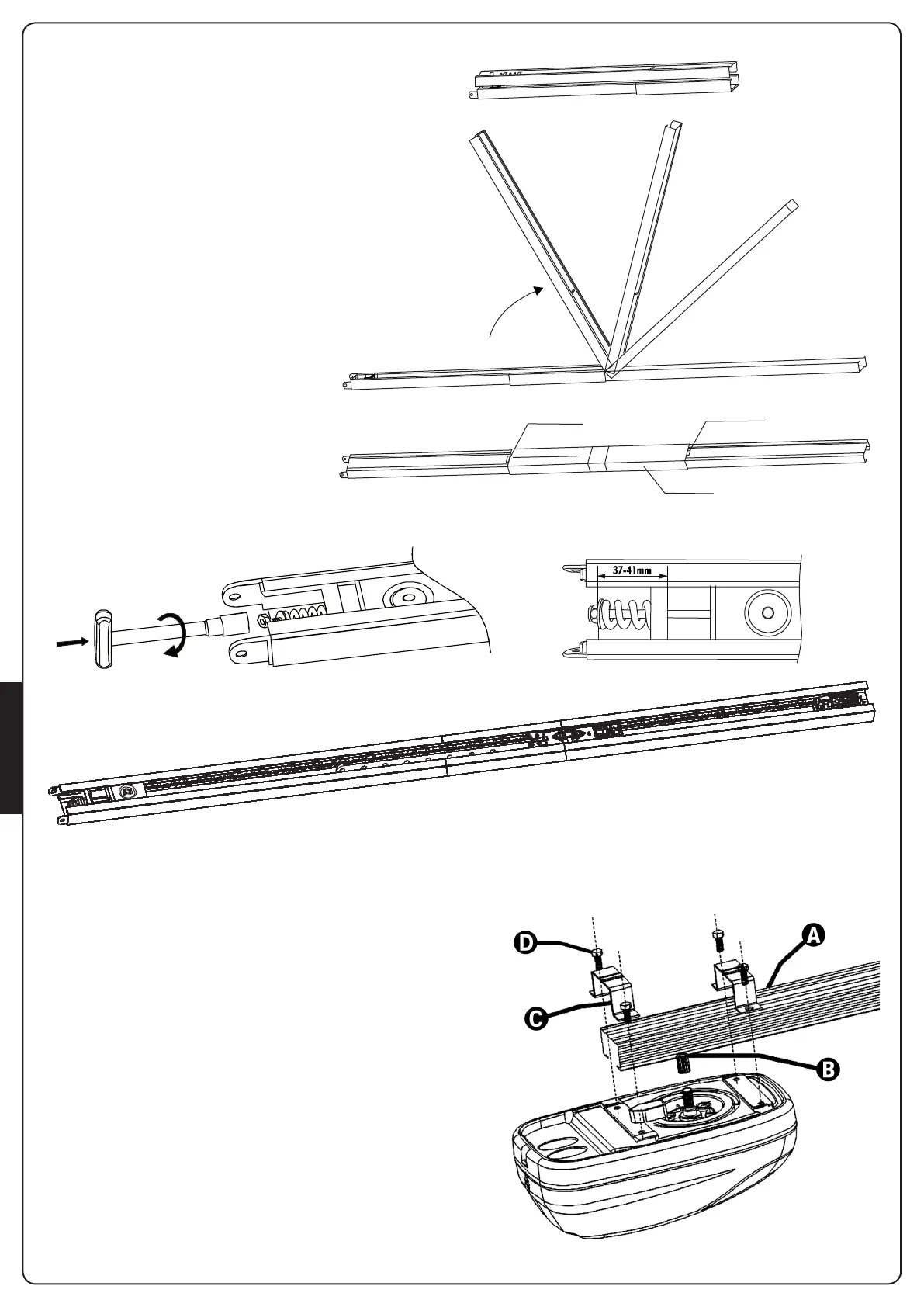

4 - MONTAGE DES
FÜHRUNGSPROFILS
1. Profilteil aus der Verpackungskarton
nehmen und auf Unversehrtheit prüfen.
2. Profilteil wie in nachfolgender
Abbildung dargestellt öffnen.
3. Nach dem Ausbreiten des Profilteils
das Verbindungsprofilteil R bis zu den
beiden an der Kettenführung markierten
Löchern Q gleiten lassen.
4. Die Spannung der Kette regulieren,
indem man die Sechskantschraube
mit einem 10mm-Schlüssel verstellt:
die Mutter festziehen bis die Kette
ausreichend gespannt ist.
m ACHTUNG: sicherstellen, dass der
Schlitten auf der gesamten Länge der
Führung frei läuft.
Eventuelle Reibung vor der Fortsetzung
der weiteren Montagephasen
beseitigen.
Q
Q
R
5 - MONTAGE DES MOTORS AM
PROFILTEIL
1. Adapter Welle/Ritzel in die Motorwelle einführen.
2. Profilteil A am Motor positionieren: der Adapter Welle/Ritzel
B muss an seinem Sitz am Profilteil einrasten. Darauf achten,
dass das Profilteil am Motor anschlägt.
3. Die beiden Omegabügel C am Profilteil an den beiden Löchern
an der Motorbasis positionieren.
4. Die beiden Omegabügel mit den mitgelieferten
selbstschneidenden 6 x 15 Schrauben D festziehen.
m Bei Platzproblemen kann der Motor zum Montieren
um 90° gedreht werden.
