PORTUGUÊS
- 57 -

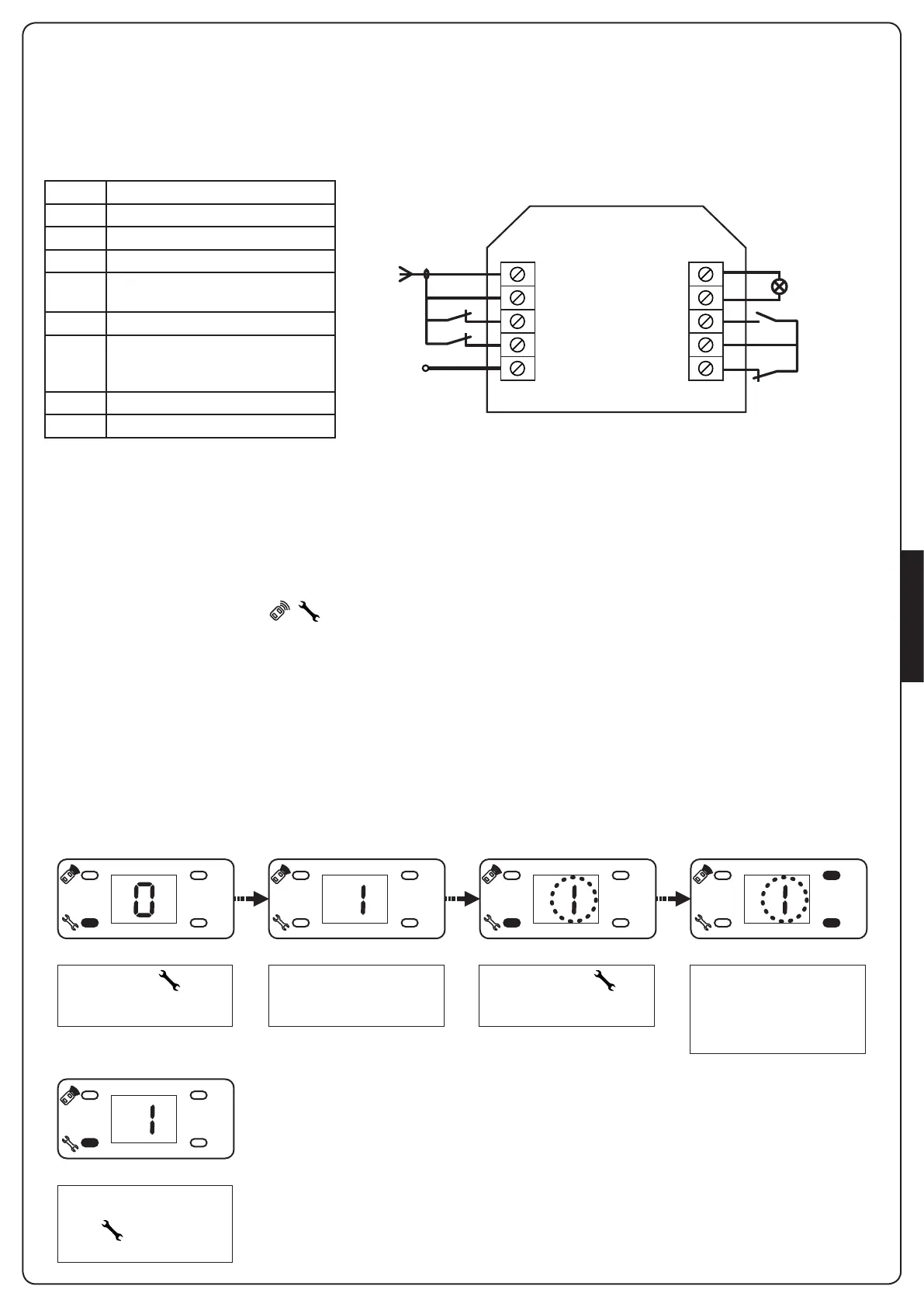

8 - LIGAÇÕES ELÉCTRICAS
O quadro de comandos no interior de AZIMUT já está cablado.
Basta inserir a ficha de cabo na tomada de corrente para proceder
com a programação dos parâmetros de funcionamento.
9 - PROGRAMAÇÃO DOS
PARÂMETROS DE FUNCIONAMENTO
AZIMUT é equipado com uma prática interface que
permite uma rápida e simples programação
através do display e das quatro teclas , , +, -
Operações preliminares:
1. Movimentar a porta até engatar o carrinho de arraste.
2. Alimentar o dispositivo: a luz de cortesia se acende, o quadro
emite um BEEP e os segmentos do display se acendem um de
cada vez até visualizar 0 .
m ATENÇÃO: o fim de curso de abertura deve ser memorizado
antes do fim de curso de fecho. Se este processo for
utilizadoerroneamente para programar o fim de curso de fecho, o
parâmetro NÃO será memorizado
m ATENÇÃO: se a programação não for completada
(mediante a função 9.
Fim da programação), os parâmetros programados serão
perdidos.
Se os parâmetros programados estiverem errados será
suficiente interromper a alimentação do dispositivo,
reactivar a alimentação e repetir o processo de
programação.
+
-
+
-
+
-
+
-
+
-
Premir a tecla por 5
segundos
Quando a porta atingir a
posição desejada, premir a
tecla para guardar os
parâmetros
O dispositivo emite um
beep e o display visualiza I
Premir a tecla :
I pisca
Manter premida a tecla
+ (a porta abre) ou a tecla
- (a porta fecha) para
atingir a posição
de abertura máxima
9.1 - PROGRAMAÇÃO DO FIM DE CURSO DE ABERTURA
ANT Antena
GND Comum (-)
IR1 Fotocélula 1. Contato N.C.
IR2 Fotocélula 2. Contato N.C.
IR.V+ Alimentação +24Vcc para
fotocélulas
LAMP Pisca 24V
DOOR START - Comando de abertura para
a ligação de dispositivos tradicionais
com contato N.A.
GND Comum (-)
EMRG STOP. Contato N.C.
LAMP
DOOR
GND
EMRG
-
+
IR.V+
IR2
IR1
GND
ANT
