DEUTSCH
- 65 -

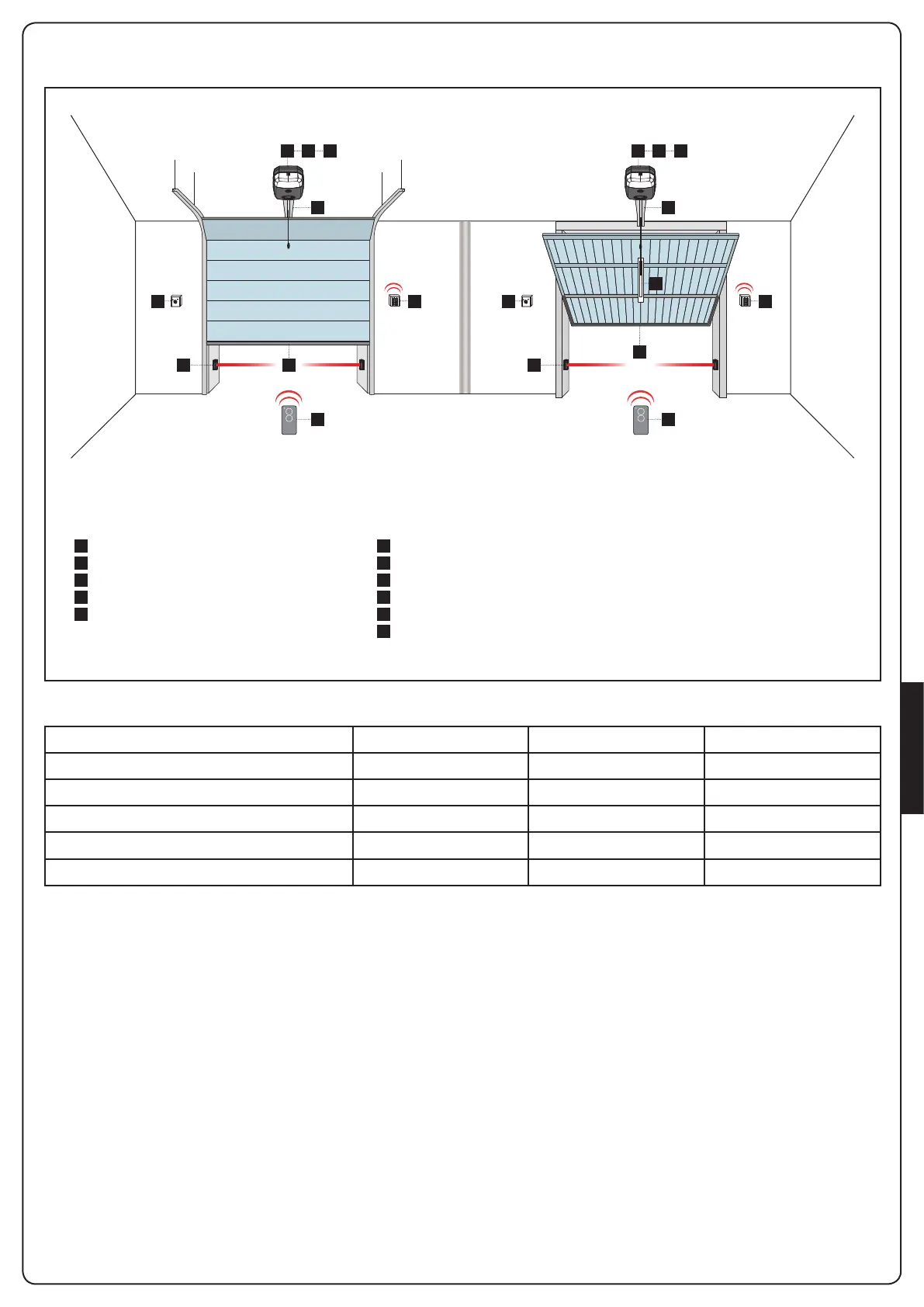

3 - INSTALLATIONSPLAN
1 4 5
2
3
A D
C E
1 4 5
2
3
A D
F
B
E
A
B
C
D
E
F
1
2
3
4
5
Schlüsselwahlschalter
Interne Lichtschranke
Externe Lichtschranke
Digitaler Funkwahlschalter
Sicherheitsleisten
Adapterarm für Kipptore mit Gegengewichtsausgleich
Motor
Sender
Kettenführung /Riemen
Steuereinheit
Empfängermodul
BAUTEILE ZUSATZZUBEHÖR
KABELLÄNGE < 10 Meter von 10 bis 20 Meter von 20 bis 30 Meter
Spannungsversorgung 230V 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 2,5 mm
2
Fotozellen (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Fotozellen (RX) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Schlüsselwahlschalter 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Sicherheitsleisten 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
