PORTUGUÊS
- 54 -

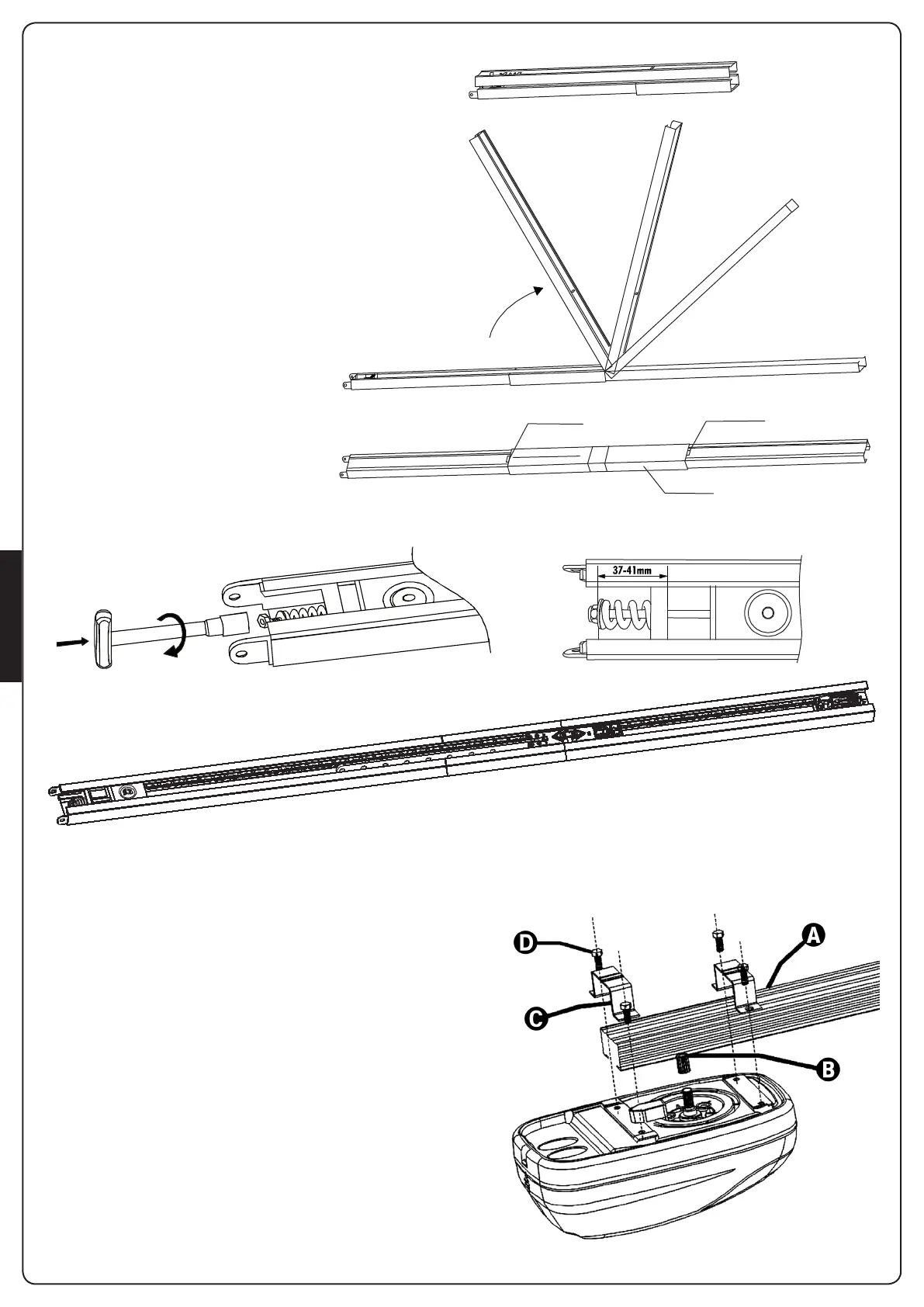

4 - MONTAGEM DO
PERFILADO GUIA
1. Extrair o perfilado da embalagem de
papelão e verificar a sua integridade.
2. Abrir o perfilado como indicado na
figura a seguir.
3. Uma vez estendido o perfilado fazer
correr o perfilado de junção R até a
posição limite evidenciada pelos dois
furos Q no perfilado guia da correia.
4. Regular a tensão da correia agindo no
parafuso hexagonal com uma chave de
10 mm: parafusar a porca até a correia
permanecer suficientemente tendida.
m ATENÇÃO: verificar que o
carrinho de arrasto corra livremente por
todo o comprimento da guia.
Eliminar eventuais atritos antes de
proceder com as seguintes fases de
montagem.
Q
Q
R
5 - MONTAGEM DO MOTOR NO
PERFILADO
1. Inserir o adaptador árvore/pinhão na árvore do motor.
2. Posicionar o perfilado A sobre o motor: o adaptador árvore/
pinhão B deve encaixar na sede própria sobre o perfilado.
Verificar que o perfilado pare exactamente no motor.
3. Posicionar os dois estribos Ω (C) sobre o perfilado em
correspondência com os dois furos na base do motor.
4. Fixar os dois estribos Ω com os parafusos auto-roscantes
6 x 15 fornecidos D.
m No caso haja problemas de espaço, o motor
pode ser montado rodado a 90°.
