FRANÇAIS
- 31 -
6 - INSTALLATION

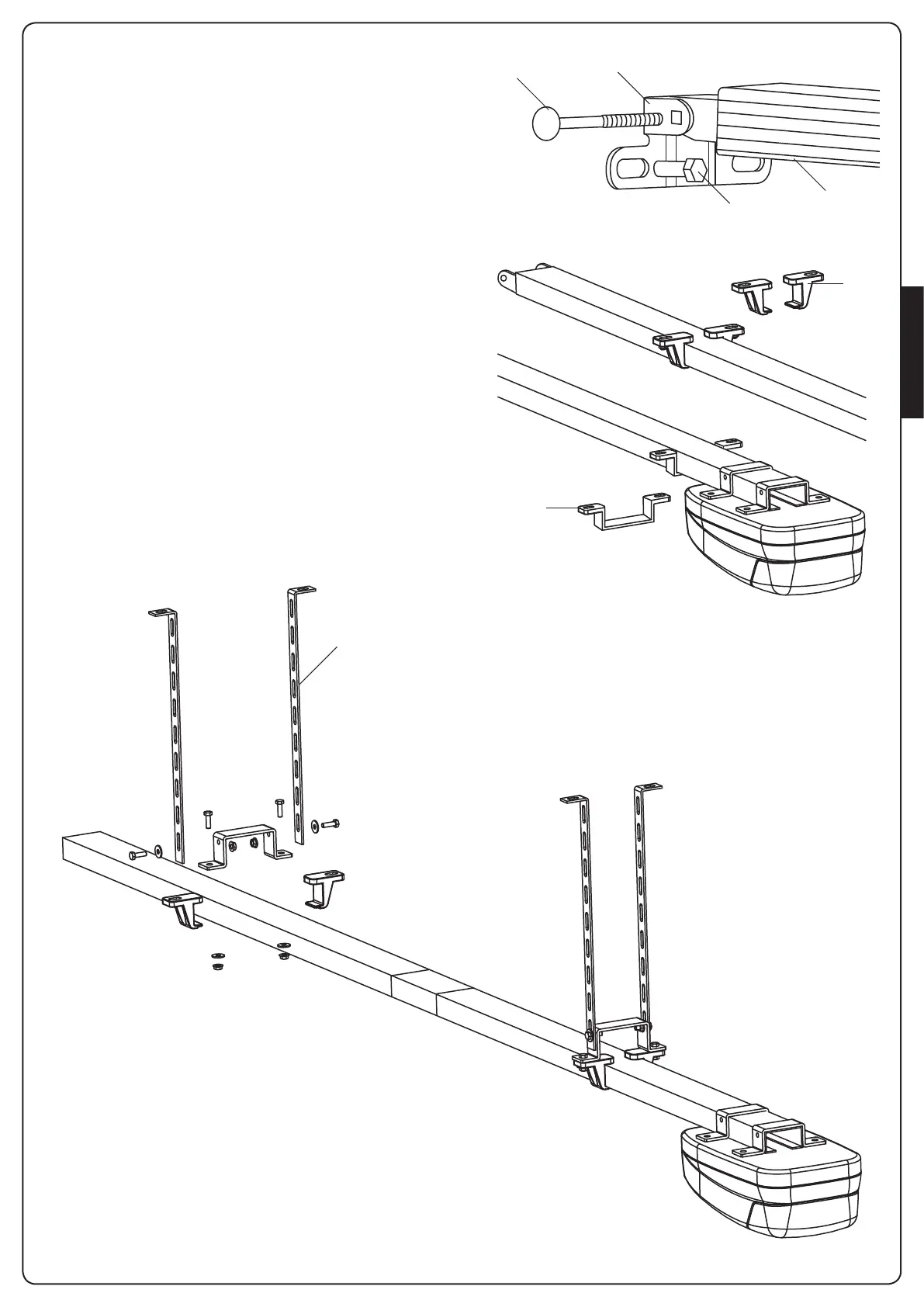

1. Démonter le système de fermeture de la porte.
2. Mesurer la moitié exacte de la porte et tracer des points de
référence sur la traverse supérieure et sur le plafond pour
faciliter le positionnement du profilé de guidage.
3. Ancrer l’étrier E à la traverse supérieure de la porte avec des
chevilles G appropriées au type de murs (ø minimum 8 mm).
4. Accrocher le profilé A à l’étrier en utilisant la vis F à tête
sphérique 6 x 80 en dotation, avec le relatif écrou à blocage
automatique.
5. Monter les deux supports de fixation H sur le profilé, en les
positionnant à environ 1 m de l’étrier E
6. Monter l’étrier I sur le profilé, en le positionnant à côté du
moteur (environ à 5 m)
7. En suivant les repères précédemment tracés sur le plafond
identifier les points de fixation pour les support H et l’étrier
I; percer et en utilisant des chevilles appropriées au type de
plafond (ø minimum 8 mm) fixer l’automation.
8. Au cas où il serait nécessaire d’adapter l’automation en
hauteur, utiliser les barres percées Q prévues à cet effet (code
accessoire 163203).
Monter les barres comme reporté dans la figure ci-dessous.
m ATTENTION: la distance maximum entre le profilé et le
plafond ne doit pas dépasser les 300 mm
