FRANÇAIS
- 33 -

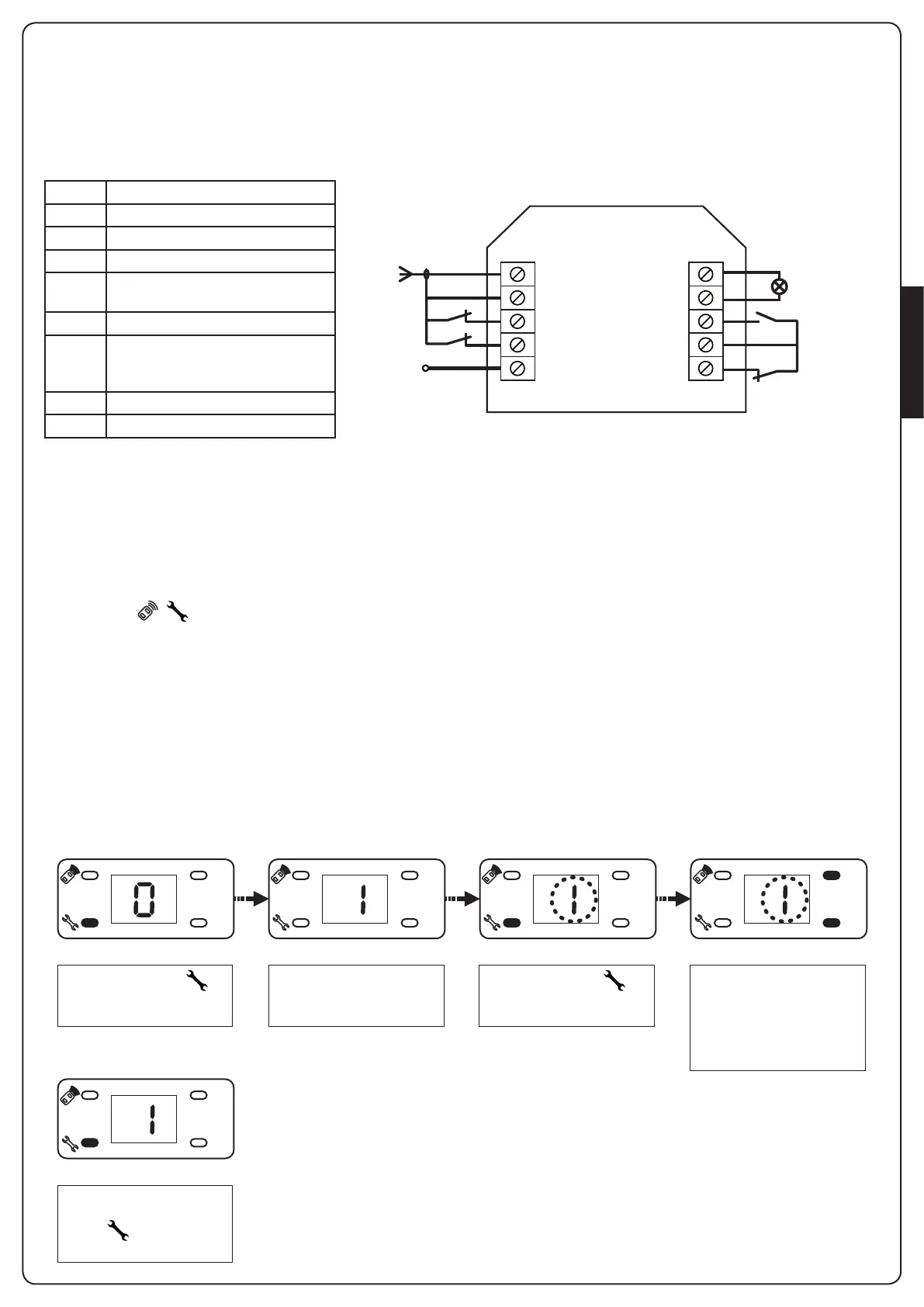

8 - RACCORDEMENTS ÉLECTRIQUES
L’armoire de commande à l’intérieur de AZIMUT est déjà câblée.
Il suffit d’insérer la cheville dans la prise de courant pour procéder
avec la programmation des paramètres de fonctionnement.
9 - PROGRAMMATION DES
PARAMÈTRES DE FONCTIONNEMENT
AZIMUT est équipé d’une pratique interface qui permet une
rapide et simple programmation au moyen de l’afficheur et des
quatre touches , , +, -
Opérations préliminaires:
1. Pousser la porte jusqu’à accrocher le chariot de tête .
2. Alimenter le dispositif: la lumière de courtoisie s’allume,
l’armoire de commande émet un BIP et les segments de
l’afficheur s’allument un par un jusqu’à visualiser 0
m ATTENTION: le fin de course d’ouverture doit être mémorisé
avant du fin de course de fermeture. Si cette procédure est utilisée
erronément pour configurer le fin de course de fermeture le
paramètre NON est mémorisé.
m ATTENTION: si la programmation n’est pas complétée
(au moyen de la fonction 9.
Fin programmation) les paramètres introduits seront
effacés.
Si les paramètres introduits sont erronés il suffit de couper
l’alimentation au dispositif, rétablir l’alimentation et répéter
la procédure de programmation.
+
-
+
-
+
-
+
-
+
-
Presser la touche
pendant 5 secondes
Quand la porte atteint la
position désirée presser la
touche pour enregistrer
les configurations
Le dispositif émet un BIP et
l’afficheur visualise I
Presser la touche :
I clignote
Maintenir enfoncée la
touche + (la porte s’ouvre)
ou la touche - (la porte se
ferme) pour atteindre la
position d’ouverture
maximale
9.1 - CONFIGURATION DU FIN DE COURSE D’OUVERTURE
ANT Antenne
GND Commun (-)
IR1 Photocellule 1. Contact N.F.
IR2 Photocellule 2. Contact N.F.
IR.V+ Alimentation +24Vdc pour
photocellules
LAMP Clignotant 24V
DOOR START - Commande d’ouverture
pour le branchement de dispositifs
traditionnels avec contact N.O.
GND Commun (-)
EMRG STOP. Contact N.F.
LAMP
DOOR
GND
EMRG
-
+
IR.V+
IR2
IR1
GND
ANT
