ITALIANO

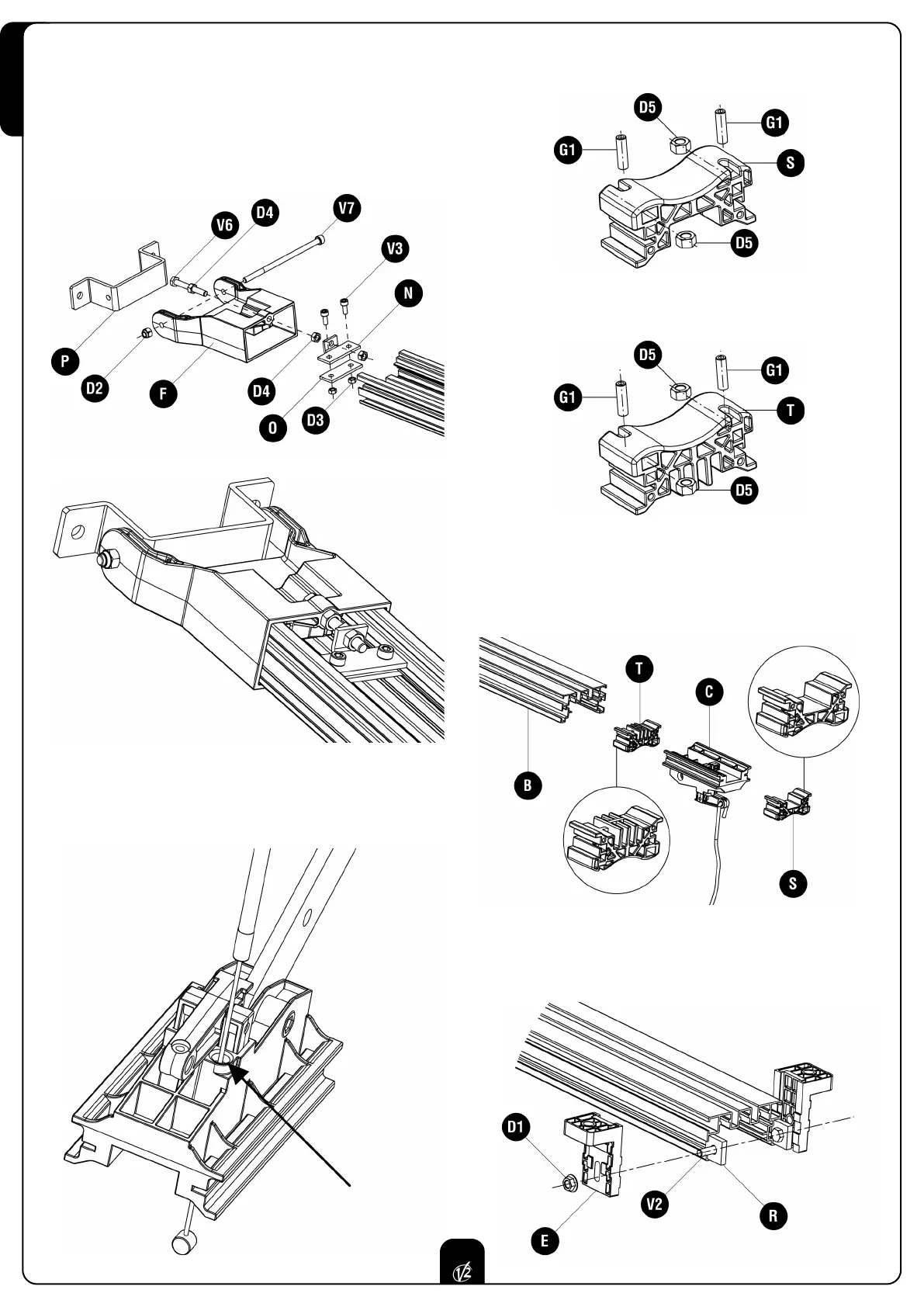

2.0 Montare i supporti di fissaggio E: inserire i bulloni V2 e le
piastrine forate R negli appositi vani del profilato, adattare
i supporti sul profilato in corrispondenza dei bulloni e
chiudere i dadi D1.
1.9 Inserire il fermo meccanico di chiusura T, il carrello di traino
C e il fermo meccanico di apertura S nel profilato guida B.
NOTA: si consiglia di lubrificare la zona di scorrimento del carrello
con del grasso spray compatibile anche con parti plastiche.
1.8 Inserire i dadi D5 nelle apposite sedi del fermo meccanico di
CHIUSURA T e avvitare leggermente i grani G1.
1.4 Inserire nelle apposite guide del profilato la placchetta O
e la staffa N, fissare leggermente con le due viti V3 e i
dadi D3.
1.5 Inserire il gruppo anteriore di fissaggio F sul profilato
guida e portare fino a battuta. Fissare il particolare F
alla staffa N tramite l'apposita vite di regolazione V6.
Serrare dadi e viti e verificarne la solidità.
1.6 Se si vuole installare il kit accessorio per lo sblocco
dall'esterno J5 è necessario inserire il cordino metallico
nell'apposito foro del carrello di traino C prima di inserire
il carrello nel profilato.
8
1.7 Inserire i dadi D5 nelle apposite sedi del fermo meccanico di
APERTURA S e avvitare leggermente i grani G1.
