VERIFICAÇÕES PRELIMINARES
Antes de proceder com a instalação de JET650 é fundamental
verificar os seguintes pontos:
•
Verificar que a porta possa ser automatizada (verificar a
documentação da porta). Verificar ainda que a estrutura da
mesma seja sólida e adequada para ser automatizada.
•
Realizar a fixação do motor de forma estável utilizando
materiais idóneos.
• Efectuar, se necessário, o cálculo estrutural e anexá-lo à
d
ocumentação técnica.
• Verificar que a porta seja dotada de sistemas anti-queda
(independentes do sistema de suspensão).
• Verificar que a porta seja funcional e segura.
• A porta deve-se abrir e fechar livremente sem nenhum ponto
de atrito.
• A porta deve ser adequadamente equilibrada quer antes,
quer depois da automatização: ao parar a porta em qualquer
posição, ela não deve mover-se; eventualmente, cabe
regular os contrapesos.
• Aconselha-se instalar o motorredutor em correspondência
com o centro da porta, no máximo é permitido um
afastamento lateral de 100 mm, necessário para instalar o
arco acessório J4 (ver parágrafo 2.6 pág. 82).
• No caso em que a porta seja basculante, verificar que a
distância mínima entre o carril e a porta não seja inferior a
20 mm.
• No caso em que seja necessário cortar o perfilado, a parte
cortada deve ser montada no último troço em contacto com
a junção F (ver parágrafo 1.2 pág. 79).

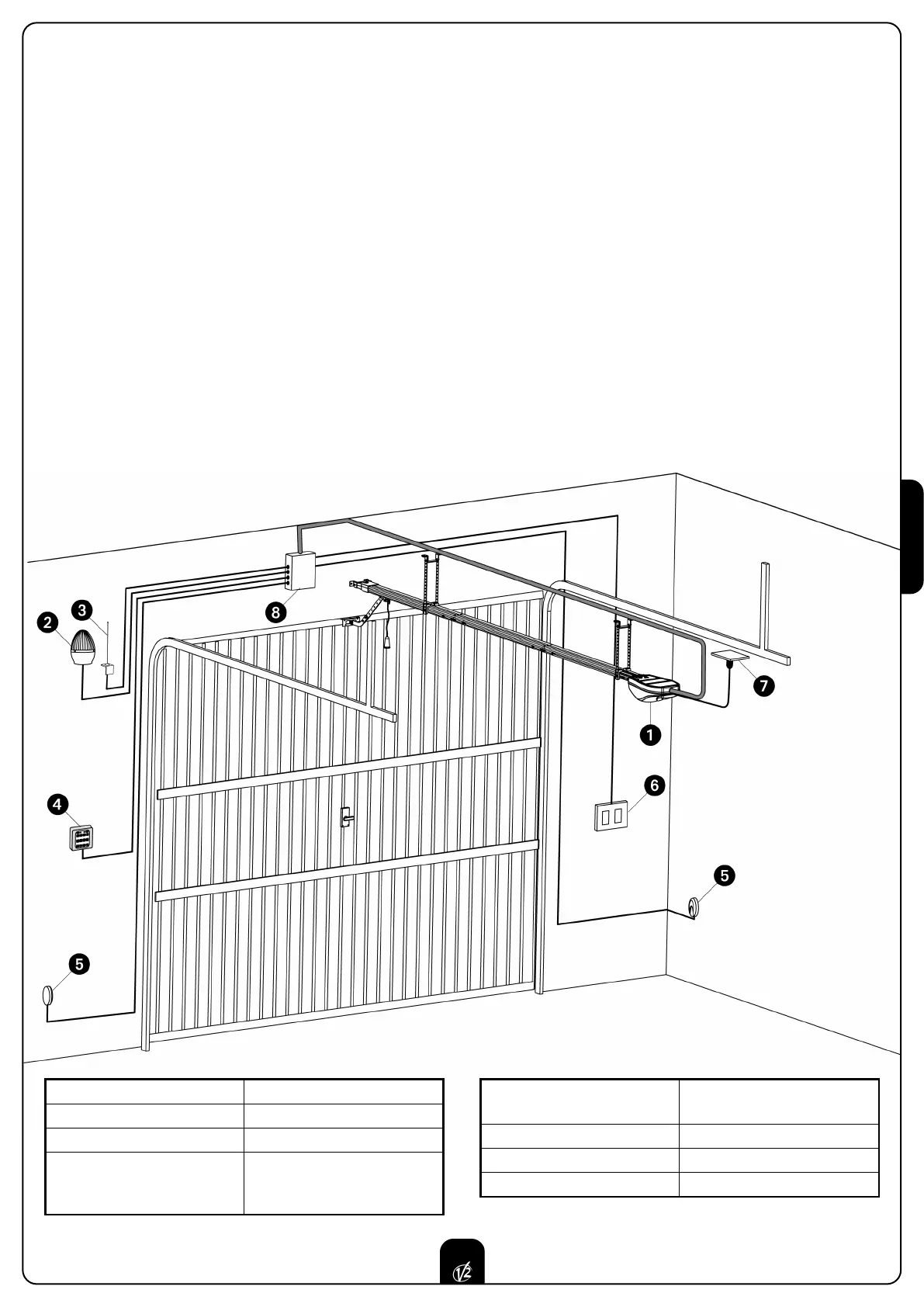

ESQUEMA DE INSTALAÇÃO
 Células fotoeléctricas
cabo 4 x 0,5 mm
2
(RX)
cabo 2 x 0,5 mm
2
(TX)
 Quadro de botões interno
cabo 3 x 0,5 mm
2
 Tomada Schuco
-
 Caixa de derivação
-
 Actuador JET-24V
cabo com ficha 2 x 0,75 mm
2
 Intermitência
cabo 2 x 0,5 mm
2
 Antena
cabo RG-58
 Selector com chave,
teclado digital ou leitor de
proximidade
cabo 2 x 0,5 mm
2
