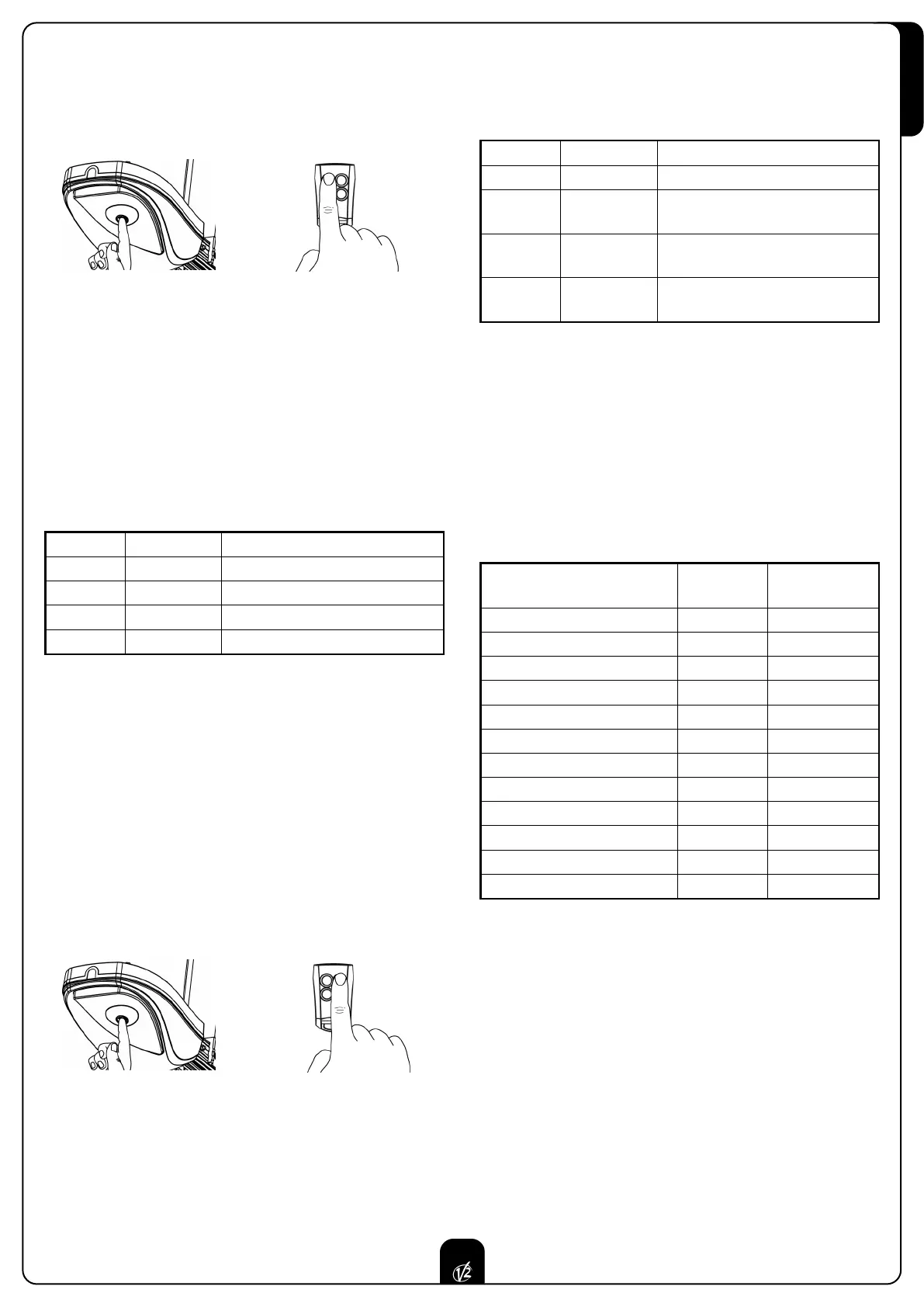

V2 JET-24V - Funzionamento

ITALIANO
15
AMPEROMETRICA
P
er modificare il livello di amperometrica procedere come segue:
1. Premere e tenere premuto il tasto P1 per 5s (luce accesa)
e contemporaneamente trasmettere con il tasto 1 del
t
rasmettitore (la trasmissione deve essere di almeno 3s).
2. Quando la luce di cortesia si spegne, interrompere la
trasmissione e rilasciare P1.
3. Dopo 2s la luce visualizza il parametro impostato con il
relativo numero di lampeggi. VEDI TABELLA.
4. La luce si spegne per 2s. quindi si riaccende per 5s in
attesa di una trasmissione.
5. Trasmettere (entro 5s) con il tasto desiderato in base alla
TABELLA.
6. La luce si spegne per 2s e quindi visualizza il nuovo
parametro impostato con il relativo numero di lampeggi.
Per eventuali correzioni dei parametri impostati ripetere la
procedura dal punto 1.
LOGICA DI FUNZIONAMENTO
Per modificare la logica di funzionamento procedere come segue:
ATTENZIONE: Se la fotocellula è collegata è possibile
selezionare la logica di funzionamento automatica; se non è
collegata funzionerà solo con logica PASSO-PASSO.
Il TX della fotocellula deve essere collegato sugli appositi
morsetti per il test funzionale 10 e 5.
1. Premere e tenere premuto il tasto P1 per 5s (luce accesa)
e contemporaneamente trasmettere con il tasto 2 del
trasmettitore (la trasmissione deve essere di almeno 3s).
2. Quando la luce di cortesia si spegne, interrompere la
trasmissione e rilasciare P1.
3. Dopo 2s la luce visualizza il parametro impostato con il
relativo numero di lampeggi. VEDI TABELLA.
4. La luce si spegne per 2s. quindi si riaccende per 5s in
attesa di una trasmissione.
+
T
asto 1
5 sec.
TASTO TX N° LAMPEGGI DESCRIZIONE
Tasto 1 1 Livello 1: Porte leggere
Tasto 2 2 Livello 2: Porte medio / leggere
Tasto 3 3 Livello 3: Porte medie / pesanti
Tasto 4 4 Livello 4: Porte pesanti
5. Trasmettere (entro 5s) con il tasto desiderato in base alla
TABELLA.
6. La luce si spegne per 2s e quindi visualizza il nuovo
parametro impostato con il relativo numero di lampeggi.
Per eventuali correzioni dei parametri impostati ripetere la
procedura dal punto 1.
LOGICA PASSO PASSO
La logica PASSO PASSO permette il funzionamento ciclico
APRE - STOP - CHIUDE - STOP - APRE
LOGICA AUTOMATICA
La logica automatica permette la chiusura automatica della porta
dopo un tempo impostabile.
+
Tasto 2
5 sec.
TASTO TX N° LAMPEGGI DESCRIZIONE
Tasto 1 1 Logica PASSO-PASSO
Tasto 2 2
Logica Automatica
Tempo di pausa = 30 secondi
Tasto 3 3
Logica Automatica
Tempo di pausa = 1,5 minuti
Tasto 4 4
Logica Automatica
Tempo di pausa = 3 minuti
FUNZIONAMENTO
LOGICA
PASSO-PASSO
LOGICA
AUTOMATICA
Start in apertura
FERMA NON SENTITO
Start in chiusura
FERMA INVERTE
Start in pausa
- CHIUDE
Fotocellula in apertura
NON SENTITO NON SENTITO
Fotocellula in chiusura
INVERTE INVERTE
Fotocellula in pausa
- RICARICA T.PAUSA
Amperometrica in apertura
FERMA FERMA
Amperometrica in chiusura
INVERTE INVERTE
Stop in apertura
FERMA FERMA
Stop in chiusura
FERMA FERMA
Costa di sicurezza in apertura
INVERTE 3 sec INVERTE 3 sec
Costa di sicurezza in chiusura
INVERTE INVERTE
