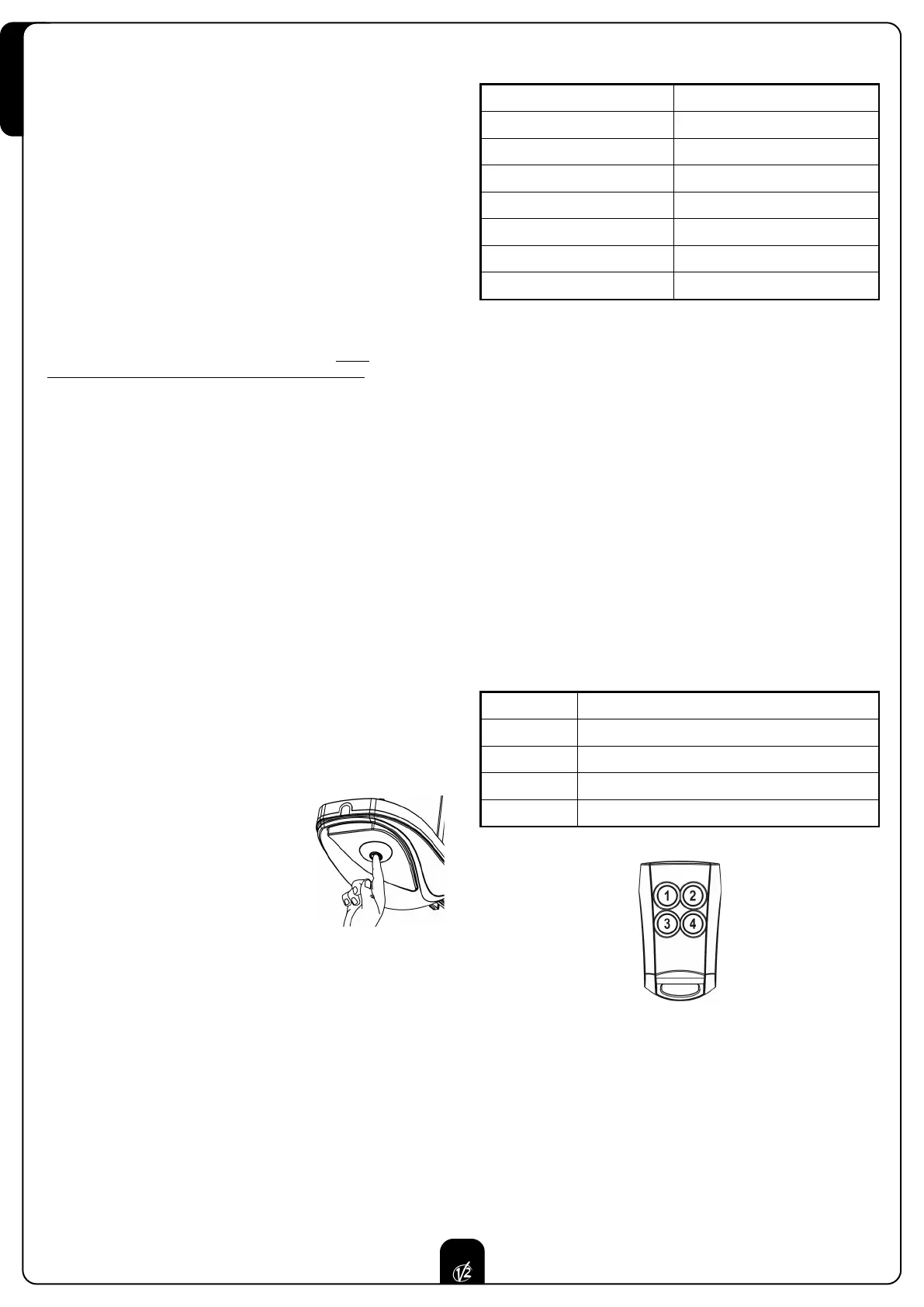

ITALIANO
14
Vengono automaticamente impostati i seguenti parametri di
funzionamento:
MEMORIZZAZIONE DI UN
TRASMETTITORE TRAMITE
PULSANTE P1
• Premere il pulsante esterno P1 per 5s la luce di cortesia
emette 1 lampeggio e rimane accesa.
• Rilasciare il tasto P1 e premere il tasto del trasmettitore da
memorizzare entro 5 s.
• La luce di cortesia emette 1 lampeggio e rimane in attesa di
una nuova trasmissione per 5s. La luce si spegne 5 s dopo
l’ultima trasmissione la centrale è pronta per essere azionata.
MODIFICA PARAMETRI DI
FUNZIONAMENTO
É possibile modificare i parametri della centrale utlilizzando un
trasmettitore a 4 tasti presente in memoria.
Ad ogni tasto è associata una regolazione:
ATTENZIONE: la modifica dei parametri di
funzionamento deve essere effettuata SEMPRE a porta
chiusa.
PRGBCT - Centrale di comando per
porta basculante
La centrale aziona un motore a spazzole a bassa tensione
(
24 Vdc), per l’automazione di porte sezionali e basculanti.
Caratteristiche principali:
• Alimentatore switching 140W
•
Uscite: 24VDC per accessori, lampeggiante 24VDC (2 Hz),
lampada spia 24VDC, alimentazione TX fotocellula, luce di
cortesia (230V-25W / 120V-15W)
• Ingressi: START, STOP, FOTOCELLULA, DATI (VRD), COSTA DI
SICUREZZA (CMS).
• Encoder incorporato.
• Ricevitore 433 MHz super-eterodina incorporato.
• Apprendimento radio a distanza, possibilità di memorizzare fino
a 83 codici diversi.
• Cancellazione totale dei codici in memoria.
• Test per rilevare la presenza della fotocellula: senza
fotocellula funziona solo con logica PASSO-PASSO, con la
fotocellula collegata funziona anche con logica AUTOMATICA.
• Ciclo automatico di apprendimento tempi di lavoro.
• Controllo amperometrico per evitare schiacciamenti.
• Rallentamento.
APPRENDIMENTO AUTOMATICO
Durante l’apprendimento automatico la centrale memorizza il
tempo di apertura/chiusura e la presenza della fotocellula.
ATTENZIONE: durante il ciclo di apprendimento
automantico tutti i comandi esterni, le sicurezze e i livelli di
amperometrica non sono sentiti.
Se il motore non è ancora stato attivato e di conseguenza la
catena è ancora completamente ritirata, aprire completamente la
porta e procedere con il punto 1.
Se invece il motore è già stato attivato prima di aver
effettuato la fase di autoapprendimento e la catena ha percorso
una parte del profilato, premere il tatsto P1 fino a posizionare la
porta a circa metà della sua corsa e procedere con il punto 1.
1. Premere e tener premuto il tasto P1 per
10s fino a quando si spegne la luce di
cortesia (non considerare il lampeggio
che effettua dopo 5 secondi).
2. Rilasciare il tasto P1: la luce di cortesia si accende e il
motore si muove in chiusura fino ad incontrare il fermo di
chiusura; la luce di cortesia si spegne per 2s.
3. La luce di cortesia si riaccende e il motore si muove in
apertura fino ad incontrare il fermo di apertura; la
luce di cortesia si spegne per 2 secondi. Se si preme il tasto
P1 prima che il motore raggiunga il fermo, la centrale
memorizza questo punto come finecorsa di apertura.
4. La luce di cortesia si riaccende e il motore si muove in
chiusura fino a raggiungere il fermo di chiusura.
Terminato il ciclo di apprendimento automatico la centrale è
pronta per il funzionamento.
Amperometrica Livello 2
L
ogica di funzionamento
P
ASSO-PASSO
Rallentamento OFF
L
ampeggiante
O
FF
Lampada spia OFF
P
relampeggio
O
FF
T
est fotocellule
O
FF
Spinta finale in chiusura ON
TASTO 1: Amperometrica
TASTO 2: Logica di funzionamento
TASTO 3: Rallentamento, lampeggiante e lampada spia
TASTO 4: Prelampeggio e test fotocellule
TASTO 3+4: Spinta finale in chiusura
