V2 JET-24V - Montage

FRANÇAIS
43

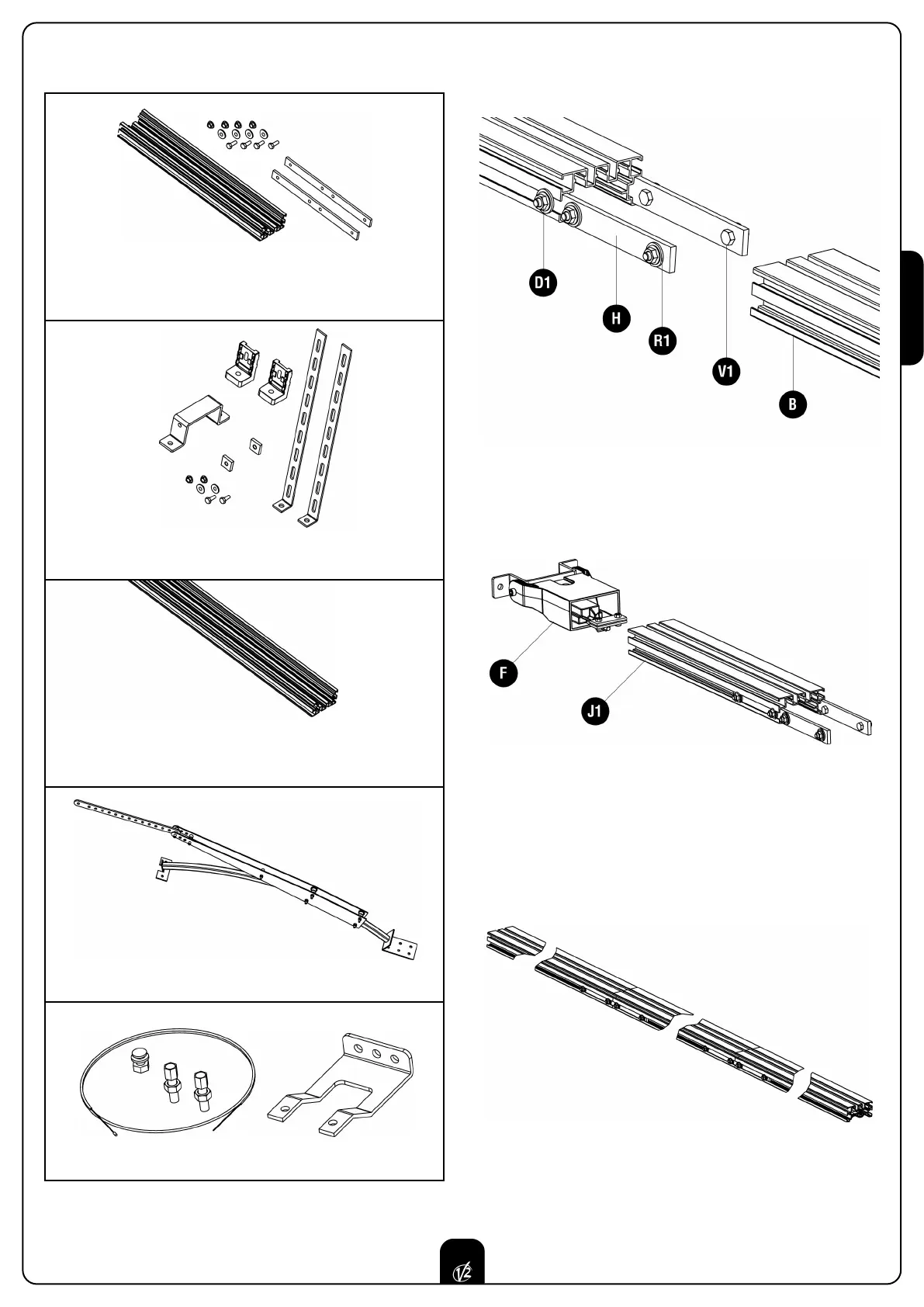

1 - MONTAGE
1
.1 Raccorder le profilé B en utilisant les barres de jonction
H, les boulons V1, les écrous D1 et les rondelles R1.
1.3 Mettre les profilés à feuillure et fixer les boulons.
 ATTENTION: Vérifier la solidité de la jonction entre les
profilés afin de éviter le désenfilement (entre les profilés on ne
doit pas avoir passage de lumière).
1.2 Dans le cas où l'installation nécessite le prolongement
J1, ajouter le profilé de 400 mm au but des profilés déjà
montés afin de pouvoir insérer le particulier F à
l'extrémité de J1.
ÉQUIPEMENTS
J5 - Kit pour déblocage externe avec fil d’acier.
J2 - Support de fixation adjoint avec tôle de fixation en
hauteur.
J
1 -
Prolongement de montage pour augmenter la course de
40 cm. Complète des éléments de fixation, pour portes
sectionnelles et basculantes jusqu'à 3 m. de hauteur.
J3 - Rail de guidage (L = 3,00 m) pour portes basculantes à
contrepoids jusqu'à 2,8 m de hauteur et pour portes
basculantes à ressorts et sectionnelles jusqu'à 2,6 m.
J4 - Bras adaptateur pour portes basculantes à contrepoids.
