ITALIANO
3
VERIFICHE PRELIMINARI
Prima di procedere con l’installazione di JET-24V è fondamentale
verificare i seguenti punti:
•
Verificare che la porta possa essere automatizzabile (verificare
la documentazione della porta). Inoltre verificare che la
struttura della stessa sia solida e adatta ad essere automatizzata.
•
Eseguire il fissaggio del motore in modo stabile utilizzando
materiali adeguati.
• Effettuare se necessario, il calcolo strutturale e allegarlo al
f
ascicolo tecnico.
• Verificare che la porta sia dotata di sistemi anticaduta
(indipendenti dal sistema di sospensione).
• Verificare che la porta sia funzionale e sicura.
• La porta si deve aprire e chiudere liberamente senza nessun
punto di attrito.
• La porta deve essere adeguatamente bilanciata sia prima che
dopo l'automatizzazione: fermando la porta in qualsiaisi
posizione non deve muoversi; eventualmente provvedere ad
una regolazione dei contrappesi.
• È consigliabile installare il motoriduttore in corrispondenza
del centro della porta, al massimo è consentito lo
scostamento laterale di 100 mm necessario per installare
l
’archetto accessorio J4 (vedi paragrafo 2.6 pag.10) .
• Nel caso in cui la porta sia basculante verificare che la distanza
minima tra il binario e la porta non sia inferiore a 20 mm.
• Nel caso in cui sia necessario tagliare il profilato, la parte
tagliata deve essere montata nell’ultimo tratto a contatto con
il giunto F (vedi paragrafo 1.2 pag. 7).

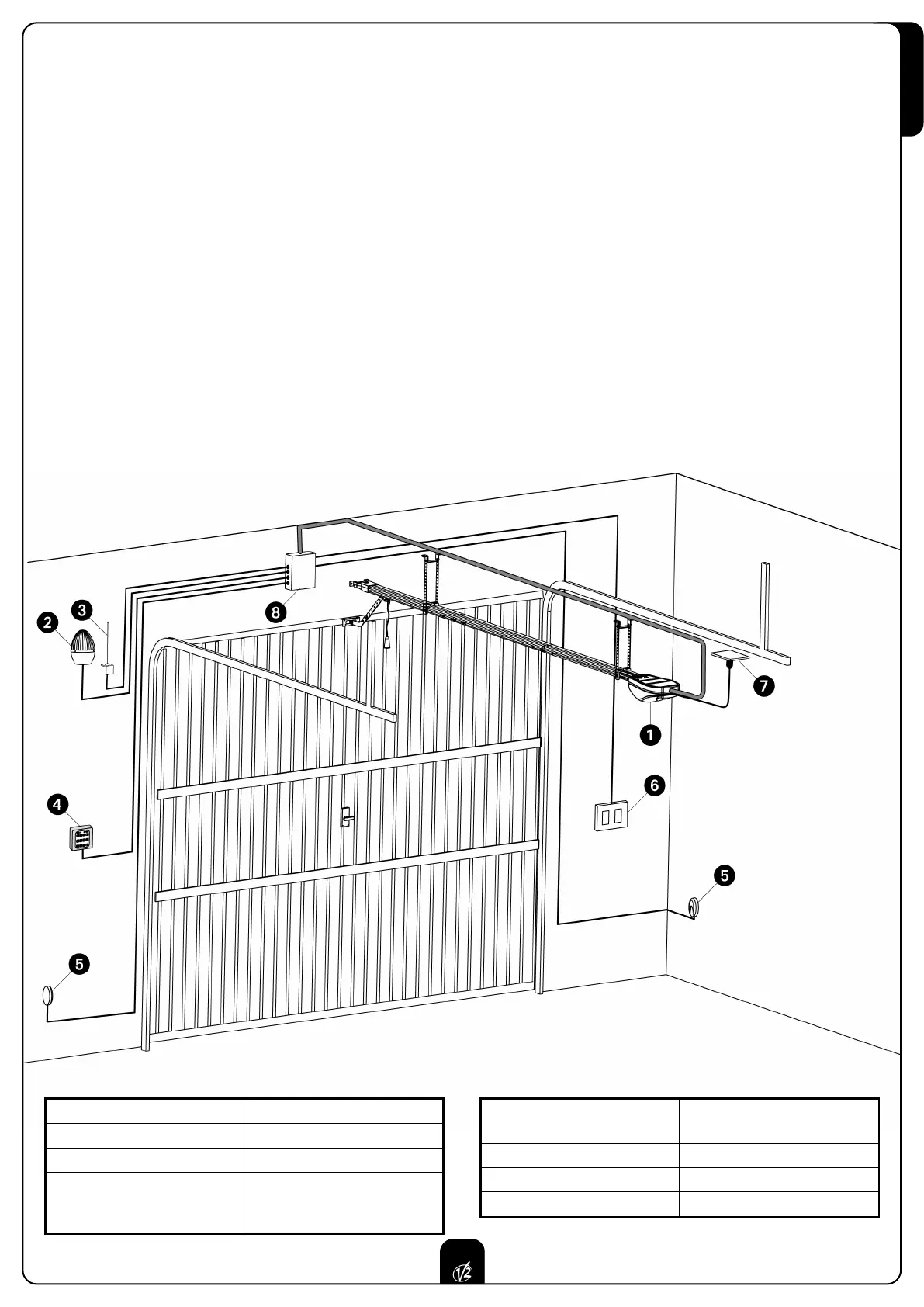

SCHEMA DI INSTALLAZIONE
 Fotocellule
cavo 4 x 0,5 mm
2
(RX)
cavo 2 x 0,5 mm
2
(TX)
 Pulsantiera interna
cavo 3 x 0,5 mm
2
 Presa Schuco
-
 Scatola di derivazione
-
 Attuatore JET-24V
cavo con spina 2 x 0.75 mm
2
 Lampeggiante
cavo 2 x 0.5 mm
2
 Antenna
cavo RG-58
 Selettore a chiave,
tastiera digitale o lettore
di prossimità
cavo 2 x 0,5 mm
2
