V2 JET-24V - Installazione

ITALIANO
2 - INSTALLAZIONE

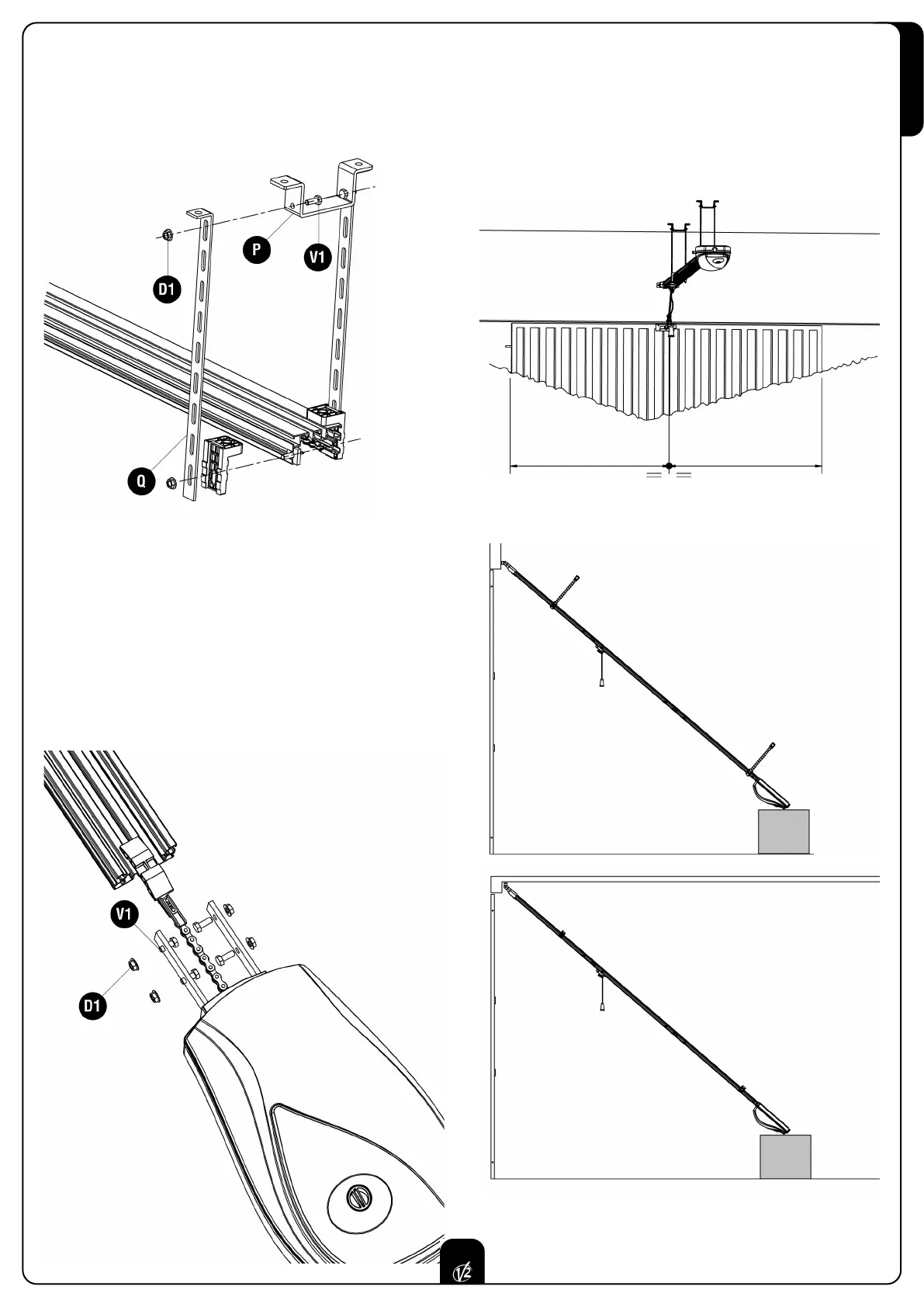

2.1 Smontare il sistema di chiusura della porta sostituendolo
con lo sblocco a filo.
2.2 Misurare l'esatta metà della porta e tracciare dei punti di
riferimento sulla traversa superiore e sul soffitto per
facilitare il posizionamento del profilato guida.
2.3 Ancorare il gruppo anteriore di fissaggio alla traversa
superiore della porta o sul soffitto.
2.2 Inserire il cursore, la catena e le barre di sostegno
attuatore negli appositi vani del profilato guida.
2.3 Portare il profilato guida a battuta sulla testa dell'attuatore.
2.4 Chiudere i 4 bulloni V1 con gli appositi dadi D1.
 ATTENZIONE:
• Verificare che il motore sia saldamente fissato sul profilato.
• È vietato l’utilizzo del motore se questo non è perfettamente
a battuta con il profilato.
2.1 Nel caso in cui sia necessario adattare l'automazione in
altezza utilizzare le apposite barre forate Q e la staffa P.
 ATTENZIONE: la distanza massima tra profilato e soffitto
non deve superare 300 mm.
9
