ITALIANO
SBLOCCO DALL'INTERNO
Per sbloccare l'automazione è sufficiente tirare il pomello verso il
basso.
ATTENZIONE: non usare il pomello per aprire la porta.
È vietato appendere oggetti al cordino di sblocco.

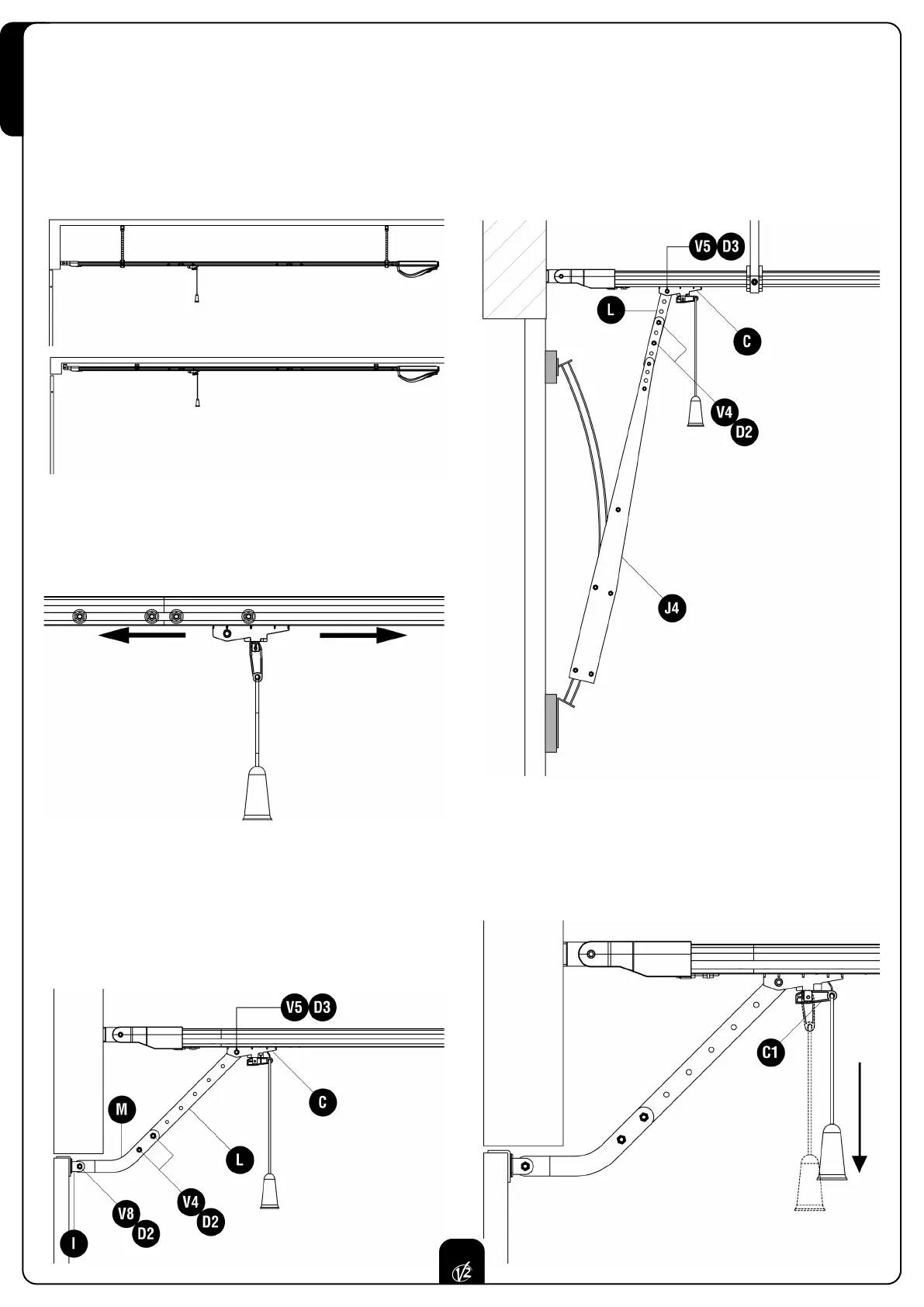

2.5 Solo per porte sezionali e basculanti a molle
Fissare la squadretta di traino I sulla parte superiore
della porta rispettando i riferimenti precedentemente
tracciati. Unire la squadretta di traino I e la barra forata
L tramite l'apposito braccio curvo M utilizzando 2 bulloni
V2, 1 bullone V8 e 3 dadi D2.
Unire la barra forata L al carrello di traino C utilizzando
una vite V5 e un dado D3.
2.4 Seguendo i riferimenti precedentemente tracciati sul
soffitto individuare i punti di fissaggio per i supporti E o
la staffa P, forare e utilizzando dei tasselli adatti al tipo di
soffitto (ø minimo 8 mm) ancorare l'automazione.
ATTENZIONE: Rispettare le misure riportate nel
paragrafo LIMITI DI IMPIEGO a pag. 4.
È VIETATO appendere oggetti o pesi al profilato e al
m
otore.
2.6 Solo per porte basculanti a contrappesi
Fissare il braccio ad archetto J4 sulla parte superiore della
porta seguendo i riferimenti precedentemente tracciati.
Le due piastre di ancoraggio (inferiore e superiore)
dell’archetto J4 devono essere sullo stesso piano, in caso
contrario aggiungere degli spessori.
Collegare la barra forata L alla barra forata del braccio
ad archetto utilizzando 2 bulloni V4 e 2 dadi D2.
Unire la barra forata L al carrello di traino C utilizzando
una vite V5 e un dado D3.
ATTENZIONE: sbloccare il carrello di traino e
assicurarsi che scorra liberamente in tutta la lunghezza
della guida. Eliminare eventuali attriti prima di procedere
con le seguenti fasi di montaggio.
10
