VERIFICACIONES PRELIMINARES
Antes de proceder con la instalación de JET-24V es fundamental
verificar los siguientes puntos:
•
Verificar que la puerta se pueda automatizar (controlar la
documentación de la puerta). Además controlar que la
estructura de la misma sea sólida y apta a ser automatizada.
•
Efectuar la fijación del motor de modo que quede estable y
utilizando materiales adecuados.
• Efectuar, si es necesario, el calculo estructural y adjuntarlo a
l
a ficha técnica.
• Verificar que la puerta esté dotada de sistemas que impidan
su caída (independientes del sistema de suspensión).
• Verificar que la puerta sea funcional y segura.
• La puerta tiene que abrirse y cerrarse libremente sin ningún
punto de roce.
• La puerta tiene que ser adecuadamente equilibrada, tanto
antes como después de la automatización: parando la puerta
en cualquier posición no tiene que moverse; eventualmente
proceder con una regulación de los contrapesos.
• Es aconsejable instalar el motorreductor en correspondencia
al centro de la puerta, al máximo está permitido el
deslizamiento lateral de 100 mm necesarios para instalar el
brazo adaptador, accesorio J4 (ver párrafo 2.6 pág. 64) .
• En el caso de que la puerta sea basculante verificar que la
distancia mínima entre la guía y la puerta no sea inferior a
20 mm.
· En el caso de que sea necesario cortar el perfil, la parte
cortada tiene que ser instalada en el último trozo en
contacto con el grupo anterior de fijación F (ver párrafo 1.2
pág. 61).

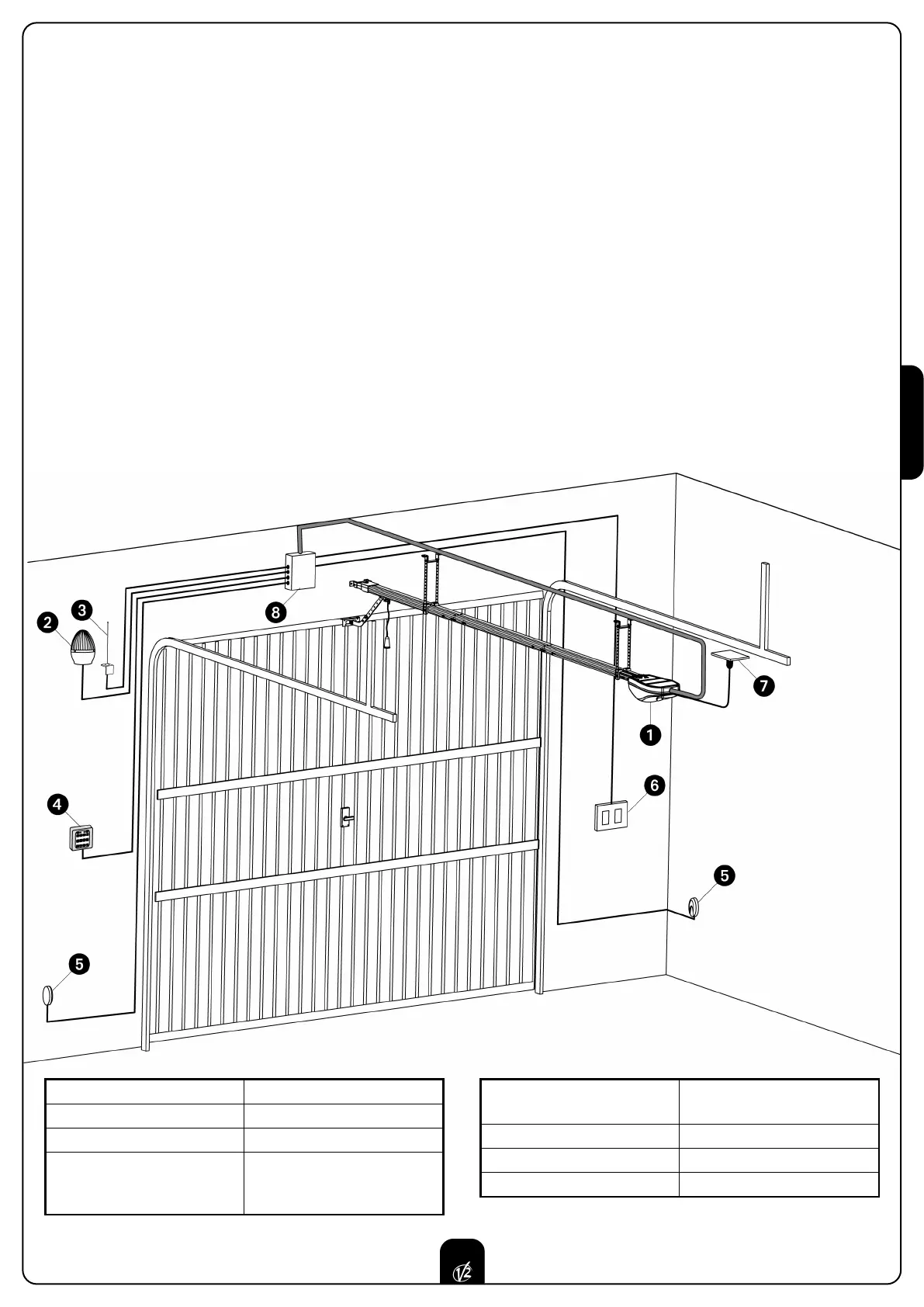

SCHEMA DI INSTALLAZIONE
 Fotocélulas
cable 4 x 0,5 mm
2
(RX)
cable 2 x 0,5 mm
2
(TX)
 Teclado interior
cable 3 x 0,5 mm
2
 Tomacorriente Schuco
-
 Caja de derivación
-
 Actuador JET-24V
cable 2 x 0,75 mm
2
 Lámpara de señalizaciõn
cable 2 x 0,5 mm
2
 Antena
cable RG-58
 Selector con llave o
selectordigital vía radio
cable 2 x 0,5 mm
2
