FRANÇAIS

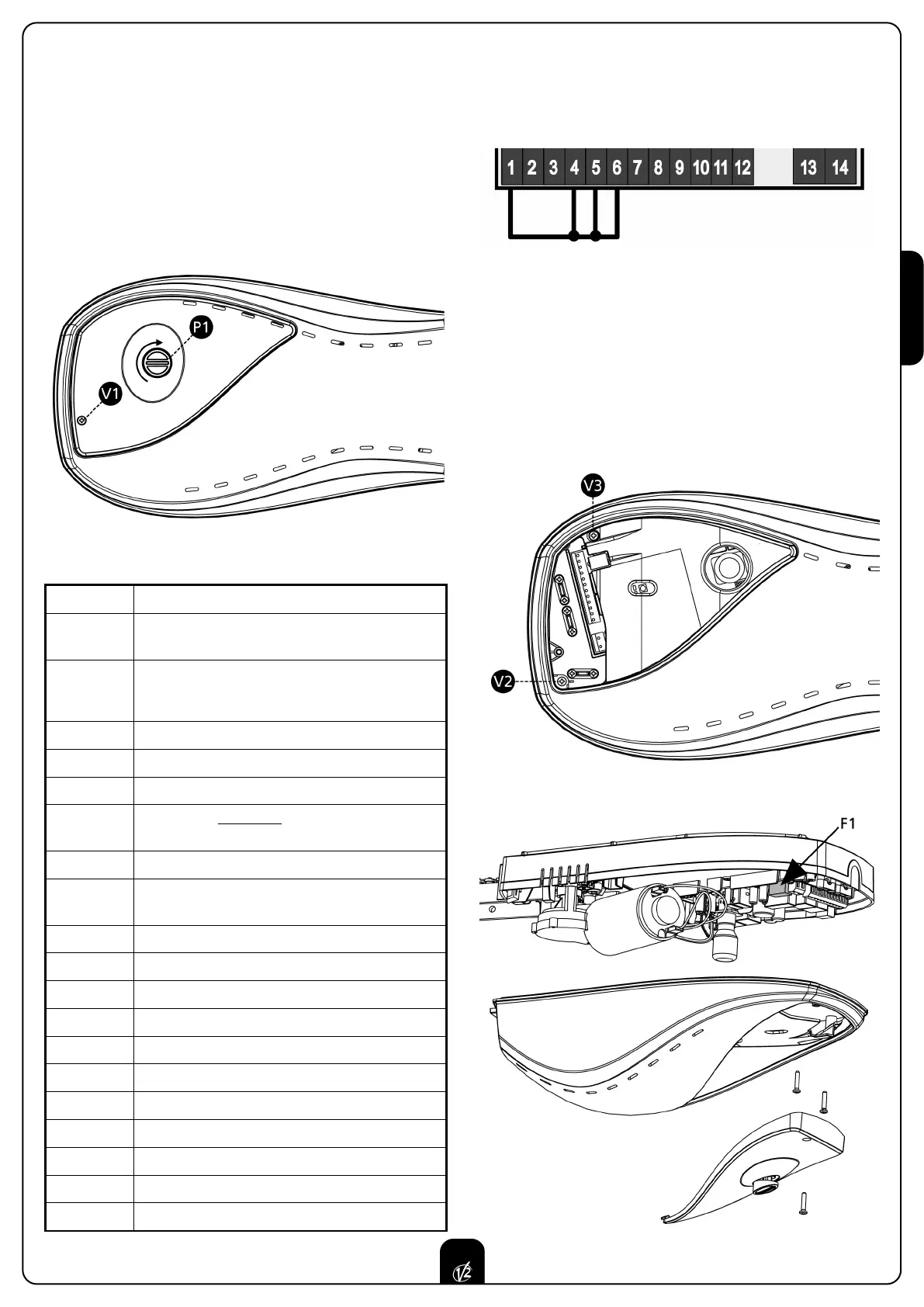

ATTENTION: PONTER AVEC LE COMMUN (-) LES
E
NTREES NORMALEMENT FERMEES (CMS, STOP,
PHOTOCELLULE) QUE NE VIENNENT PAS UTILISEES.
BRANCHEMENTS ELECTRIQUES
Touts les branchements électriques doivent être fait
sans courant électrique à l’installation !
Dévisser la vis V1
Ouvrir le carter en faisant tourner la touche P1 de 90°.
Pour les branchements suivre le paragraphe
BRANCHEMENTS A LA BORNIERE en préparant la sortie
câbles comme dans l'image.
REMPLACEMENT DU FUSIBLE
Les opérations suivantes doivent être faite sans
courant électrique à l’installation
1. Dévisser les vis V2 et V3
2. Enlever le couvercle du moteur
3. Remplacer le fusible F1 avec un du même valeur
1 Barre palpeuse (CMS)
2
Commande de ouverture pour le branchement du
VRD (entrée données)
3
Commande de ouverture pour le branchement des
dispositifs traditionnels avec contact
normalement ouvert.
4 Commande Stop. Contact normalement fermé
5 - 8 - 11 Commun (-)
6 Photocellule. Contact normalement fermé
7
Alimentation obligatoire pour photocellule (TX)
+24VDC 1W pour test fonctionnel
9 Clignotant +24VDC 10W
10
Alimentation TX +24VDC 1W cellules pour Test
fonctionnel
12 Lampe regard +24VDC 3W
13 - 14 Alimentation
15 Centrale antenne
16 Bas de antenne
17 JAUNE - Capteur de position (Point Zéro)
18 NOIR - Capteur de position (Point Zéro)
19 ROUGE - Capteur de position (Point Zéro)
20 VERT - Sortie moteur 24VDC
21 MARRON - Sortie moteur 24VDC
22 - 23 - 24 ENCODER
L1 Lumiere de courtoisie model E14
