V2 JET-24V - Logique de Fonctionnement

FRANÇAIS
51
AMPEREMETRIQUE
P
our modifier le niveau de ampèremétrique procéder comme il
suive:

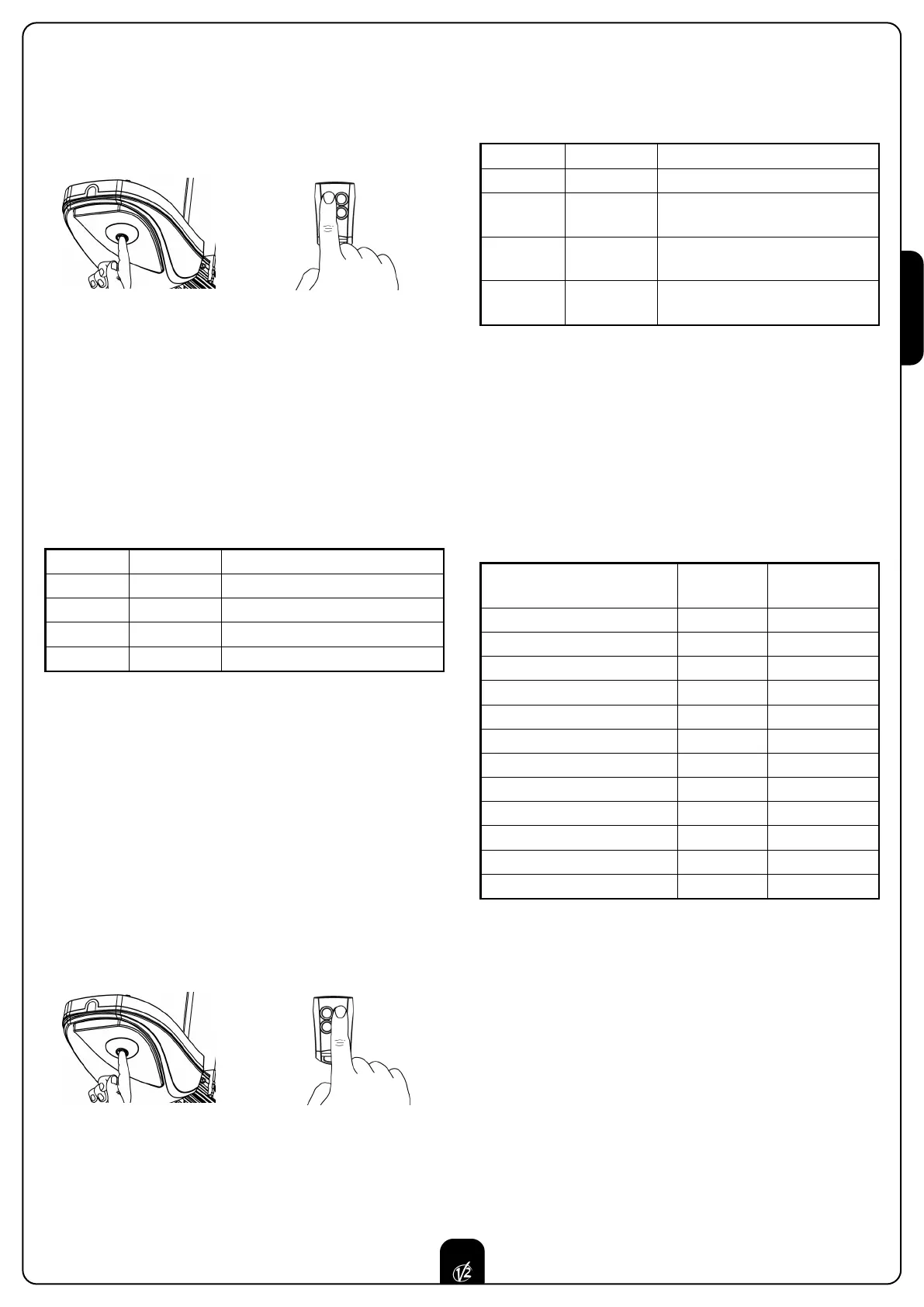

1. Appuyer et maintenir la touche P1 pour 5s (lumière allumée)
e
t en même temps transmettre avec la touche 1 de
l’émetteur (la transmission doit être de au moins 3s).
2. Quand la lumière s’éteigne, arrêter la transmission et
relâcher la touche P1.
3. Après 2 s la lumière visualise le paramètre établit avec le
relatif numéro de clignotements. VOIR TABLEAU.
4. La lumière s’éteigne pour 2 s. et se re-allume pour 5 s en
attente d’une transmission.
5. Transmettre (sous 5 s) avec la touche souhaitée selon le
TABLEAU.
6. La lumière s’éteigne pour 2 s et après visualise le nouveau
paramètre établit avec le relatif nombre de clignotements.
Pour toute correction des paramètres donnés, recommencer la
procédure du point 1.
LOGIQUE DE FONCTIONNEMENT
Pour modifier la logique de fonctionnement procéder comme il
suive:
ATTENTION: Si la fotocellula est branchée, il est possibile
selectionner la logique de fonctionnement automatique; si
n’est pas branchée, il fonctionne seulement avec logique
PAS-PAS. Le TX de la photocellule doit être branché sur ces
propres bornes pour le test fonctionnel 10 et 5.
1. Appuyer et maintenir la touche P1 pour 5s (lumière allumée)
et en même temps transmettre avec la touche 2 de
l’émetteur (la transmission doit être de au moins 3s).
2. Quand la lumière s’éteigne, arrêter la transmission et
relâcher la touche P1.
3. Après 2 s la lumière visualise le paramètre établit avec le
relatif numéro de clignotements. VOIR TABLEAU.
4. La lumière s’éteigne pour 2 s. et se re-allume pour 5 s en
attente d’une transmission.
+
Touche 1
5 sec.
TOUCHE TX N° ECLAIRES DESCRIPTION
Touche 1 1 Niveau 1: Portes légères
Touche 2 2 Niveau 2: Portes moyen / léger
Touche 3 3 Niveau 3: Portes moyen / lourds
Touche 4 4 Niveau 4: Portes lourds
5. Transmettre (sous 5 s) avec la touche souhaitée selon le
TABLEAU.
6. La lumière s’éteigne pour 2 s et après visualise le nouveau
paramètre établit avec le relatif nombre de clignotements.
Pour toute correction des paramètres donnés, recommencer la
procédure du point 1.
LOGIQUE PAS-PAS
La logique PAS-PAS permet le fonctionnement cyclique
OUVRE - STOP - FERME - STOP - OUVRE…….
LOGIQUE AUTOMATIQUE
La logique automatique permet la fermeture automatique du van-
tail après un temps programmable.
+
Touche 2
5 sec.
TOUCHE TX N° ECLAIRES DESCRIPTION
Touche 1 1 Logique PAS-PAS
Touche 2 2
Logique Automatique
Temp de pause = 30 sec.
Touche 3 3
Logique Automatique
Temp de pause = 1,5 min.
T
ouche 4
4
Logique Automatique
Temp de pause = 3 min.
FONCTIONNEMENT
LOGIGUE
PAS-PAS
LOGIGUE
AUTOMATIQUE
Start en ouverture
ARRETE PAS DETECTE
Start en fermeture
ARRETE INVERSE
Start en pause
- FERME
Photocellule en ouverture
PAS DETECTE PAS DETECTE
Photocellule en fermeture
INVERSE INVERSE
Photocellule en pause
- RECHARGE T.PAUSE
Amperemetrique en ouverture
ARRETE ARRETE
Amperemetrique en fermeture
INVERSE INVERSE
Stop en ouverture
ARRETE ARRETE
Stop en fermeture
ARRETE ARRETE
Barre palpeuse en ouverture
INVERSE 3 sec INVERSE 3 sec
Barre palpeuse en fermeture
INVERSE INVERSE
