ESPAÑOL

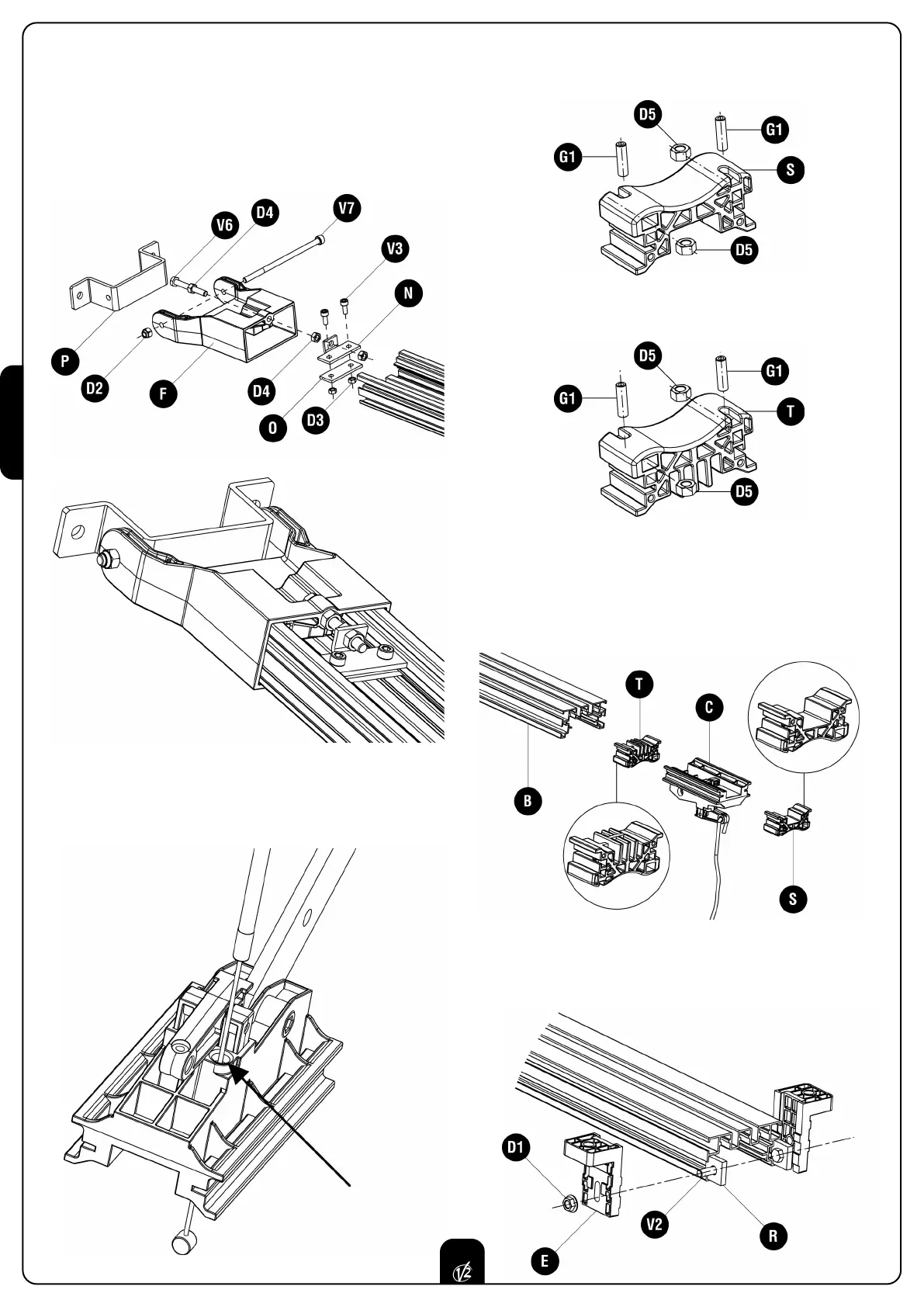

1.9 Introducir el tope mecánico de cierre T, el carro de arrastre
C el tope mecánico de apertura S en el perfil guía B.
NOTA: se aconseja lubricar la zona la zona donde se desliza el
carro con grasa spray compatible también con las piezas plásticas.
1.7 Introducir las tuercas D5 en sus respectivas sedes del
tope mecánico de APERTURA S y atornillar ligeramente los
tornillos sin cabeza G1.
1.8 Introducir las tuercas D5 en sus respectivas sedes del
tope mecánico de CIERRE T y atornillar ligeramente los
tornillos sin cabeza G1.
1.4 Introducir en las guías del perfil la chapita O y el soporte
N, atornillar ligeramente con los dos tornillos V3 y las
tuercas D3.
1.5 Introducir el grupo anterior de fijación F en el perfil guía
y llevarlo hasta el tope. Fijar la pieza F al soporte N
mediante el tornillo de regulación V6.
Apretar tuercas y tornillos y controlar la solidez.
1.6 Si se quiere instalar el kit accesorio para el desbloqueo
desde el exterior J5 es necesario introducir la cuerda
metálica en el agujero correspondiente del carro de
arrastre C antes de introducir el carro en el perfil.
2.0 Montar los soportes de fijación E: introducir los tornillos
V2 y las chapitas agujereadas R en los alojamientos
correspondientes del perfil, adaptar los soportes en el
perfil en correspondencia de los tornillos y cerrar las
tuercas D1.
62
