ESPAÑOL
DESBLOQUO DESDE EL INTERIOR
Para desbloquear el automatismo es suficiente tirar el pomo hacia
abajo.
 CUIDADO: no utilizar el pomo con cuerda para abrir la
puerta. Está prohibido colgar objetos a la cuerda de desbloqueo.

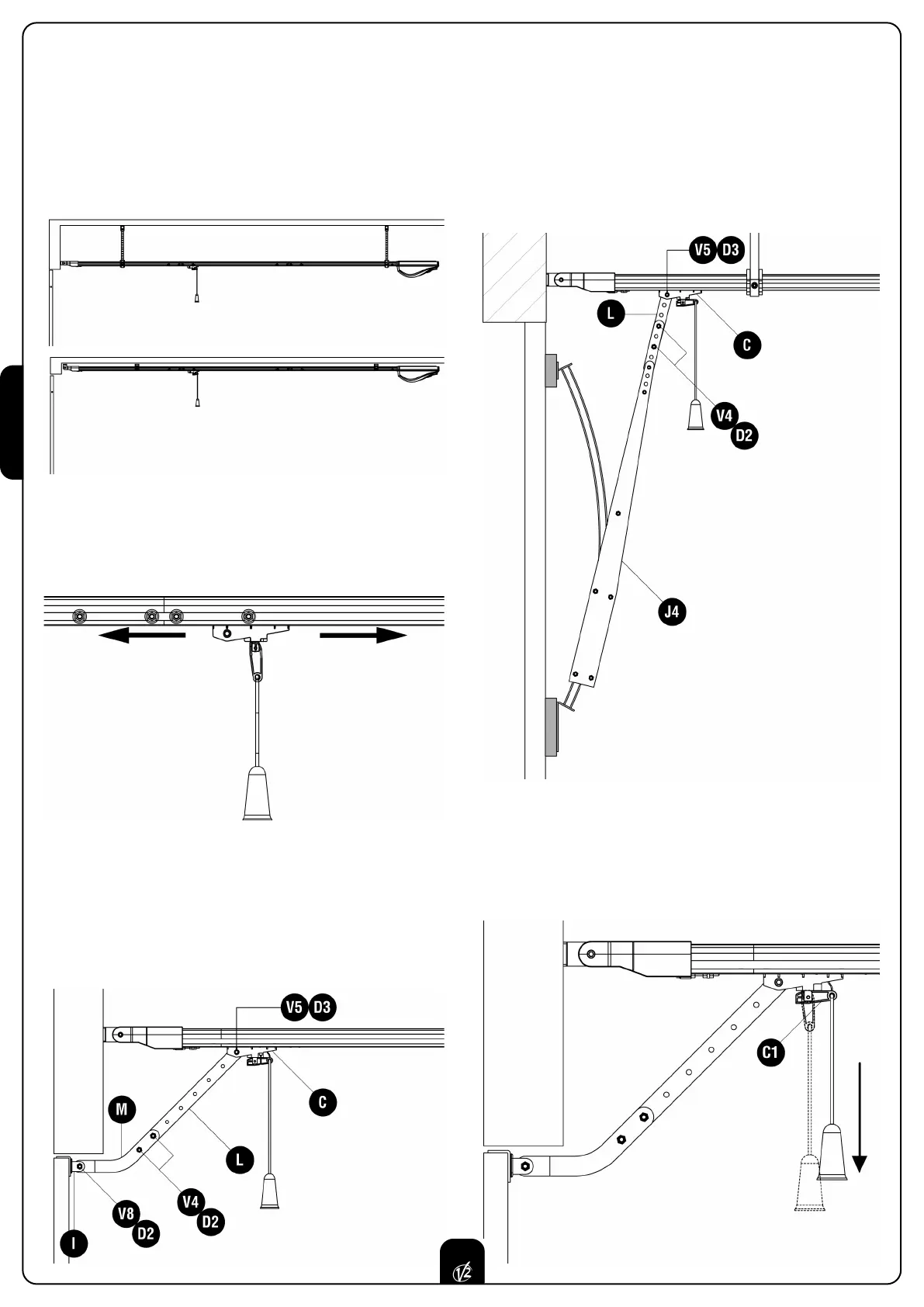

2.5 Solo para puertas seccionales y basculantes con muelles
Fijar la chapa angular de arrastre I en la parte superior
de la puerta respectando las referencias anteriormente
marcadas. Juntar la chapa angular de arrastre I y la barra
agujereada L mediante el brazo curvo M utilizando 2
tornillos V4, 1 tornillo V8 y 3 tuercas D2. Juntar la barra
agujereada L al carro de arrastre C utilizando un tornillo
V5 y una tuerca D3.
2.4 Siguiendo las referencias anteriormente marcadas en el
techo localizar los puntos de fijación para los soportes de
fijación E o el soporte P, agujerear y utilizando unos tacos
adecuados al tipo de techo (ø mínimo 8 mm) anclar el
automatismo.
 ATENCION: Respectar las medidas indicadas en el
párrafo LIMITACIONES DE USO de pág. 58.
ESTA PROIBIDO colgar objetos o pesos al perfil y al motor.
2.6 Solo para puertas basculantes con contrapesos
Fijar el brazo arqueado J4 en la parte superior de la
puerta siguiendo las referencias anteriormente marcadas.
Las dos placas de anclaje (inferior y superior) del brazo
arqueado J4 tienen que estar al mismo nivel, en caso
contrario añadir unos grosores.
Juntar la barra agujereada L a la barra agujereada del
brazo arqueado utilizando 2 tornillos V4 y 2 tuercas D2.
Juntar la barra agujereada L al carro de arrastre C
utilizando un tornillo V5 y una tuerca D3.
 ATENCION: liberar el carro de arrastre y asegurarse
de que se deslice libremente en toda la longitud de la guía.
Eventualmente eliminar roces antes de proceder con las
siguientes fases del montaje.
