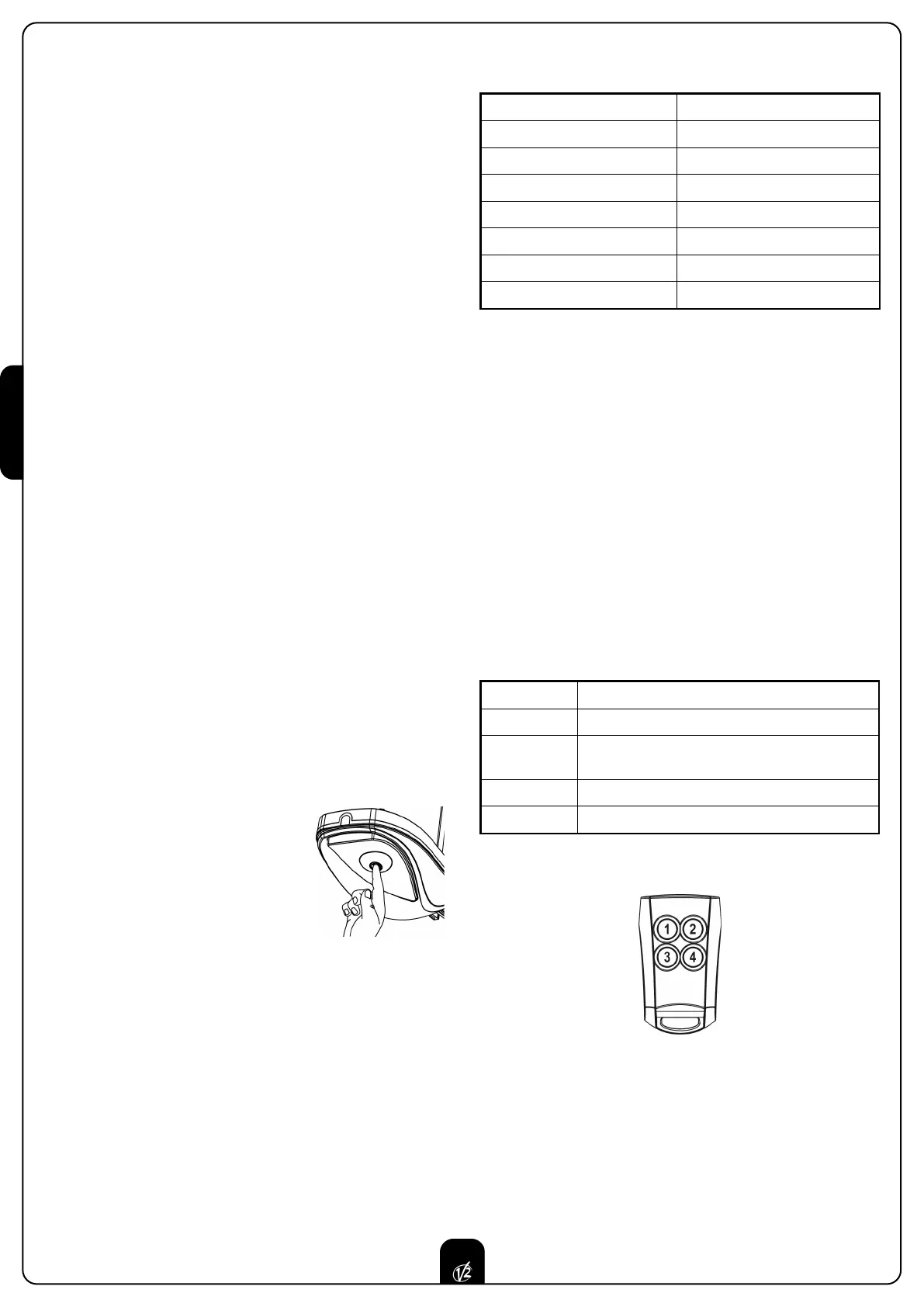

ESPAÑOL
68
Se programan automáticamente los siguientes parámetros de
funcionamiento:
MEMORIZACION DE UN EMISOR
MEDIANTE TECLA DE PROGRAMACION
• Pulsar la tecla exterior P1 durante 5 seg., la luz de cortesía
emite 1 destello y permanece encendida.
• Soltar la tecla P1 y pulsar la tecla del emisor a memorizare
antes de 5 seg.
• La luz de cortesía emite un destello y permanece encendida
en espera de una nueva emisión durante 5 seg. La luz se
apaga 5 seg. después de la última transmisión: el cuadro
está listo para ser accionado.
MODIFICACION PARAMETROS DE
FUNCIONAMIENTO
Es posible modificar los parámetros del cuadro utilizando un
emisor de 4 canales presente en memoria.
A cada tecla se asocia una regulación:
 ATENCION: la modificación de los parámetros de
funcionamiento tiene que efectuarse SIEMPRE con la puerta
cerrada.
PRGBCT - Cuadro de maniobras para
puertas basculantes
El cuadro acciona un motor con escobillas en baja tensión (24 Vdc),
p
ara la automatización de puertas seccionales y basculantes.
Características principales:
• Alimentador switching 140W
•
Salidas: 24VDC para accesorios, lámpara de señalización
24 VDC (2 Hz), lámpara piloto 24 VDC, Alimentación TX
fotocélula, luz de cortesía (230V-25W / 120V-15W)
• Entradas: START, STOP, FOTOCELULA, DATOS (VRD), BANDA
MECÁNICA DE SEGURIDAD (CMS)
• Encoder magnético incorporado.
• Receptor 433 MHz superheterodino incorporado.
• Aprendizaje radio a distancia, posibilidad de memorizar hasta
83 códigos diferentes.
• Tecla de auto-aprendizaje radio en la placa.
• Cancelación total de los códigos en memoria.
• Test para detectar la presencia de fotocélulas: sin
fotocélulas funciona solo con lógica PASO-PASO, con la
fotocélula conectada funciona también con lógica automática.
• Ciclo automático de aprendizaje tiempo de trabajo.
• Control amperométrico para evitar aplastamientos.
• Paro suave.
APRENDIZAJE AUTOMATICO
Durante el aprendizaje automático el cuadro memoriza el tiempo
de apertura/cierre y la presencia de la fotocélula.
 CUIDADO: durante el ciclo de aprendizaje automático
todos los comandos externos, las seguridades y los niveles de
amperométrica no intervienen.
Si el motor no ha sido todavía activado y por lo tanto la
cadena todavía está completamente recogida, abrir
completamente la puerta y proceder con el punto 1.
Sin embargo si el motor ha sido ya activado antes de haber
efectuado la fase de autoaprendizaje y la cadena ha recorrido una
parte del perfil, pulsar la tecla P1 hasta posicionar la puerta más o
menos a la mitad de su recorrido y proceder con el punto 1.
1. Pulsar y mantener pulsada la tecla P1
durante 10s hasta que se apague la luz
de cortesía (no se tiene que considerar
el destello que efectúa después de
5 segundos).
2. Soltar la tecla P1: la luz de cortesía se enciende y el motor
se mueve en cierre hasta encontrar el tope de cierre; la luz
de cortesía se apaga durante 2 seg.
3. La luz de cortesía se vuelve a encender y el motor se mueve
en apertura hasta encontrar el tope de apertura; la luz de
cortesía se apaga. Si se pulsa la tecla P1 antes de que el
motor llegue al tope, el cuadro memoriza este punto como
final de carrera de apertura.
4. La luz de cortesía se vuelve a encender y el motor se mueve
en cierre hasta llegar al tope de cierre.
Terminado el ciclo de aprendizaje automático el cuadro está listo
para su funcionamiento.
Amperométrica Nivel 2
Lógica de funcionamiento PASO-PASO
Paro suave OFF
Lámpara de señalización OFF
Lámpara piloto OFF
Predestello OFF
Test fotocélulas OFF
Empuje final en cierre ON
TECLA 1: Nivel de AMPEROMETRICA
TECLA 2: Lógica de funcionamiento
TECLA 3:
Paro suave, lámpara de señalización y
lámpara piloto
TECLA 4: Predestello y test fotocélulas
TECLA 3+4: Empuje final en cierre
