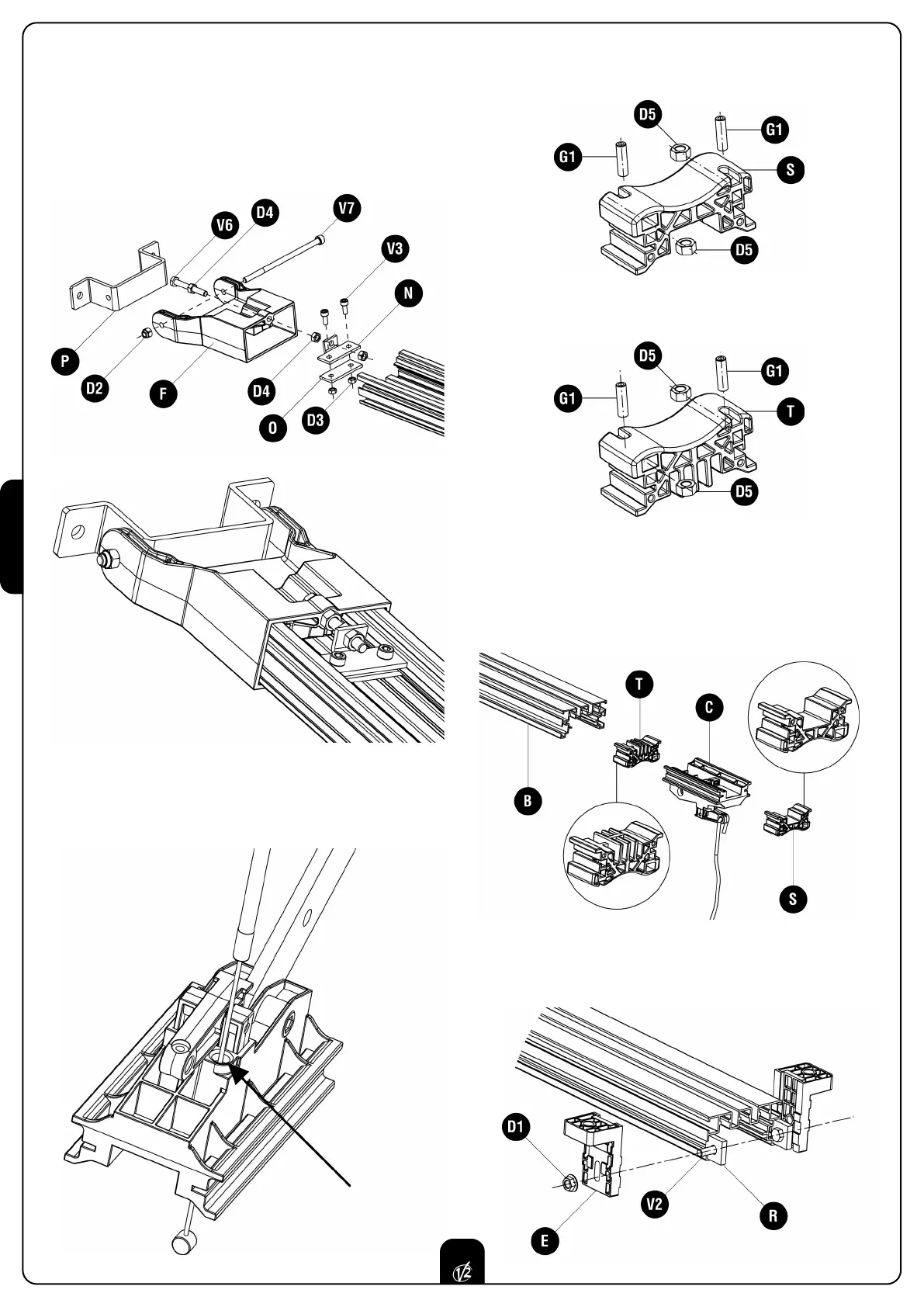

1.9 Inserir a paragem mecânica de fechadura T, o dispositivo
de deslocamento C e a paragem mecânica de abertura S
no perfilado guia B.
NOTA: aconselha-se lubrificar a zona de deslocação do
dispositivo de deslocação com gordura spray compatível com as
partes plásticas.
1.7 Inserir as porcas D5 nas sedes próprias da paragem
mecânica de abertura S e parafusar ligeiramente os
macaquinhos G1.
1.4 Inserir nas guias próprias do perfilado a plaqueta O e o
estribo N, fixar ligeiramente com os dois parafusos V3 e
os dados D3.
1.5 Inserir o grupo anterior de fixação F no perfilado guia e
ajustar. Fixar o elemento F ao estribo N mediante o
específico parafuso de regulação V6. Apertar as porcas e
os parafusos e verificar a solidez dos mesmos.
1.6 Desejando-se instalar o kit acessório para o desbloqueio
desde o externo J5 é necessário inserir a corda metálica
no furo próprio do dispositivo de deslocação C antes de
inserir o mesmo no perfilado.
2.0 Montar os suportes de fixação E: inserir os parafusos V2
e as chapinhas furadas R nos espaços próprios do
perfilado, adaptar os suportes no perfilado em
correspondência com os parafusos e apertar as porcas D1.
1.8 Inserir as porcas D5 nas sedes próprias da paragem
mecânica de FECHADURA T e parafusar ligeiramente os
macaquinhos G1.
