DESBLOQUEIO DESDE O INTERNO
Para desbloquear a automação é suficiente puxar o punho para
baixo.
ATENÇÃO: não usar o punho para abrir a porta.
É proibido pendurar objectos na corda de desbloqueio.
2.5 Só para portas seccionais e basculantes de molas

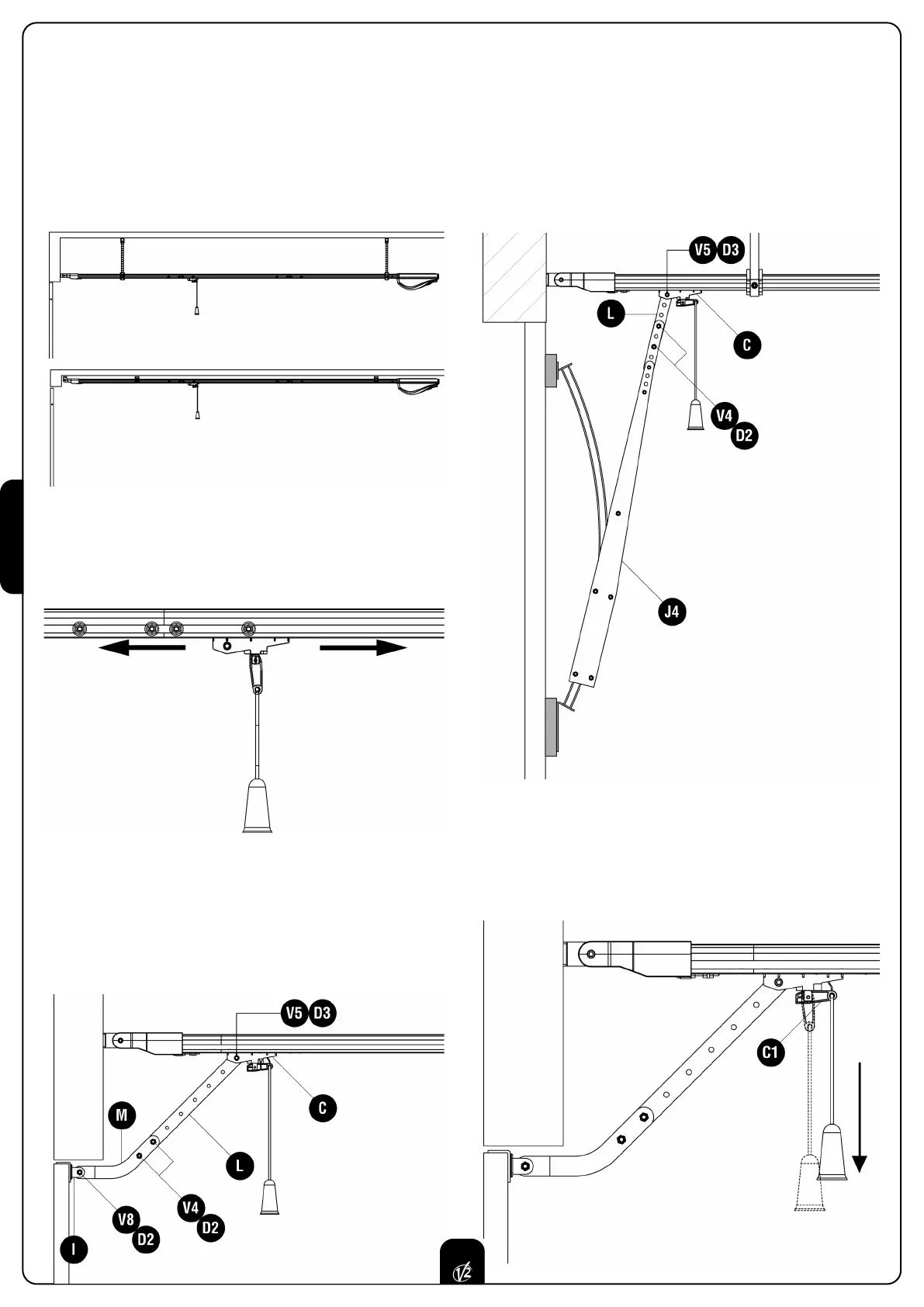

Fixar o esquadro de deslocação I na parte superior da
porta respeitando as referências traçadas anteriormente.
Unir o esquadro de deslocação I e a barra furada L
mediante o específico braço curvo M utilizando 2
parafusos V4, 1 parafuso V8 e 3 porcas D2.
Unir a barra furada L ao dispositivo de deslocação C
utilizando um parafuso V5 e uma porca D3.
2.4 Seguindo as referências anteriormente traçadas no teto,
localizar os pontos de fixação dos suportes E ou estribo
P, furar e ancorar a automação utilizando calços
compatíveis com o tipo de teto (ø mínimo 8 mm).
ATENÇÃO: Respeitar as medidas referidas no
parágrafo LIMITES DE EMPREGO na pág. 76.
É PROIBIDO pendurar objectos ou pesos ao perfilado e ao
motor.
2.6 Só para portas basculantes de contrapesos
Fixar o braço em arco J4 na parte superior da porta
seguindo as referências traçadas anteriormente.
As duas chapas de ancoragem (inferior e superior) do
arco J4 devem encontrar-se no mesmo plano, se assim
não for acrescentar cunhas.
Ligar a barra furada L com a barra furada do braço em
arco utilizando 2 parafusos V4 e 2 porcas D2. Unir a
barra furada L ao dispositivo de deslocação C utilizando
um parafuso V5 e uma porca D3.
ATENÇÃO: desbloquear o dispositivo de deslocação
e verificar que o mesmo se desloque livremente por todo o
comprimento da guia. Eliminar eventuais atritos antes de
proceder com as seguintes fases de montagem.
