SECTION 8: DIAGRAMS AIR N ARC
®
200 SERIES ALL-IN-ONE POWER SYSTEM
®
PAGE - 114 090019-OP_r0
MANUAL CUT OUT LEVER:
UNLOADS COMPRESSOR,
ENGINE GOES TO IDLE.
8 PA35509 ID, COMPRESSOR E57, 24 CFM 1
7
FI74953
VALVE, PETCOCK VALVE, 1/4 NPT
1
6
CO67609 VALVE, PILOT VALVE, 150-175 PSI 1
5
CO62609 VALVE, POP-OFF VALVE, 70 PSI 1
4
CO59774 VALVE, CHECK VALVE 3/4" FNPT 1
3 A18096P TANK, 30 GAL 1
2
264232 VALVE, RELIEF 200 PSI 1/4 NPT MALE 1
1
260818 SWITCH, PRESSURE N.C. 10 PSI HOBBS 1
ITEM
PART NUMBER DESCRIPTION QTY
PARTS LIST
8
6
2
3
4
5
7
1
FLOW
CAN BE REMOTE MOUNTED
ON STAND ALONE MODEL
GOES TO PRESSURE GAUGE
SERVICE AIR OUT
270856_r0

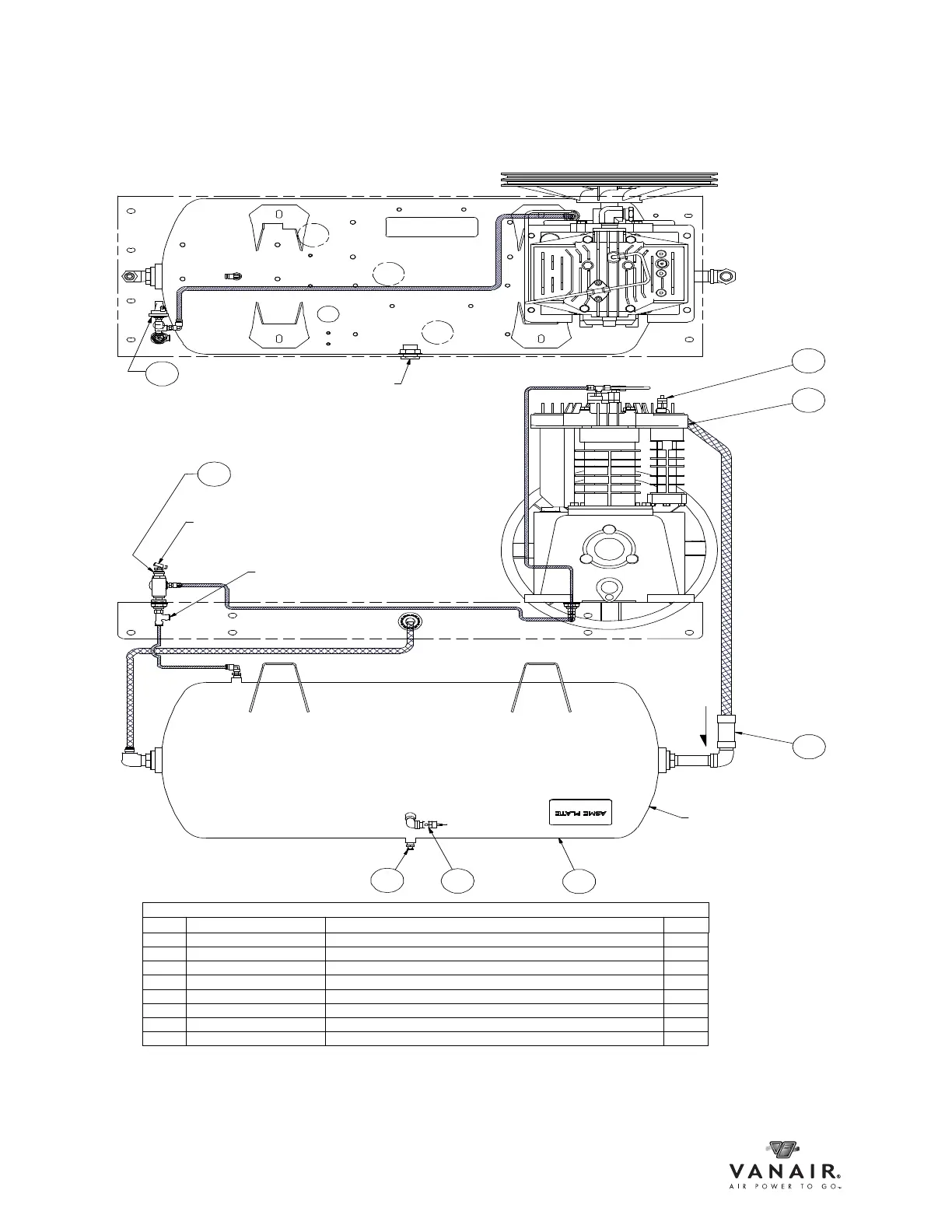

8.4 COMPRESSOR FLOW SCHEMATIC DIAGRAM
