AIR N ARC
®
200 SERIES ALL-IN-ONE POWER SYSTEM
®
SECTION 4: INSTALLATION
090019-OP_r0 PAGE - 39

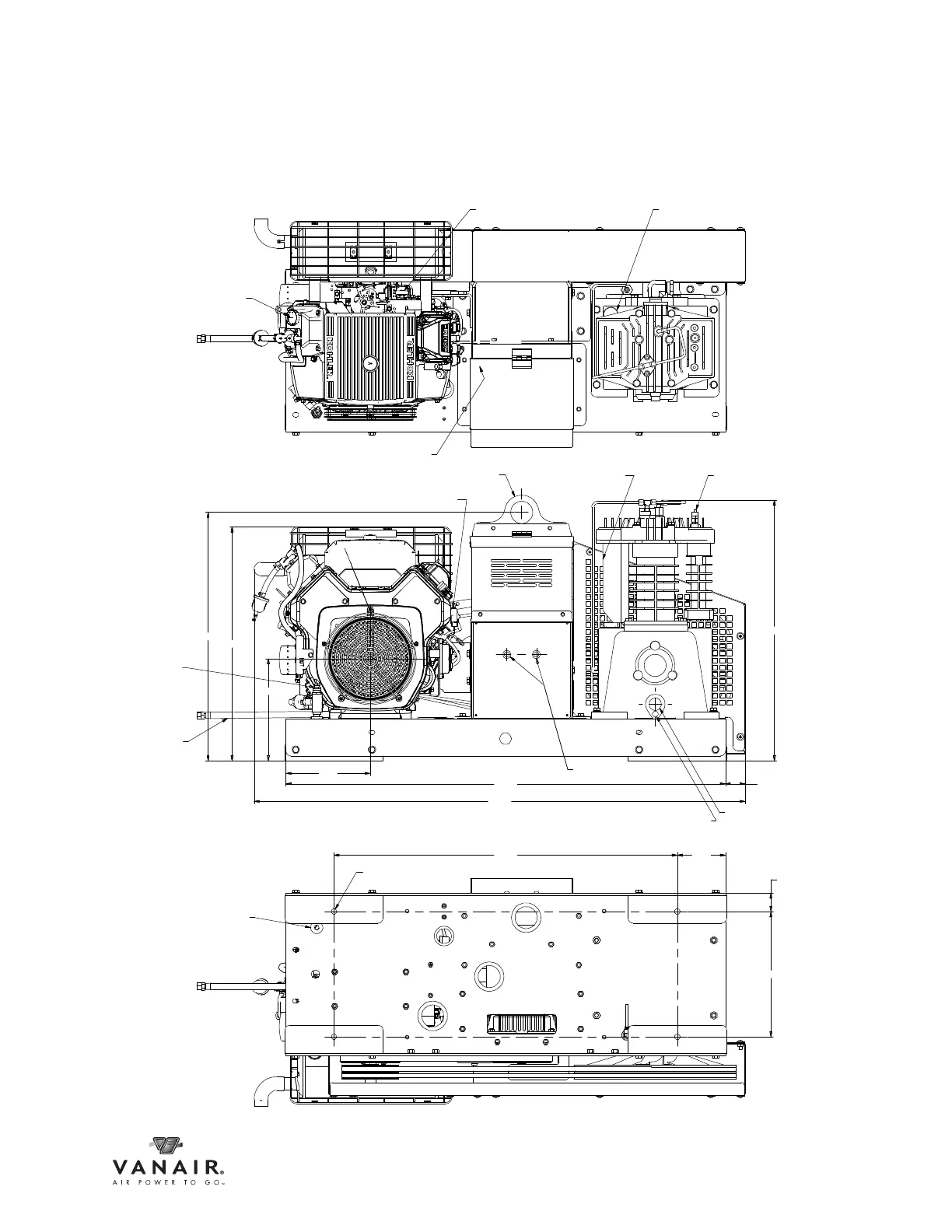

4.5 INSTALLATION AND DIMENSIONS DIAGRAM (PART 1 OF 2)
4.8834.88
1.88
12.75
0.56 THRU
4X
2.0244.63
49.86
26.49
10.38
8.56
23.79
1.75R
25.25
A/C CIRCUIT BREAKERS
OIL FILL
ENGINE
DIPSTICK
ENGINE OIL
FILL PORT
COMPRESSOR OIL
DRAIN HOSE
ENGINE OIL
ENGINE FUSES
BATTERY UNDER HOOD.
ELECTRICAL FUSES AND
RELIEF VALVE
COMPRESSOR
AIR FILTER
COMPRESSOR
SIGHT GLASS
COMPRESSOR OIL
COMPRESSOR OIL
DRAIN PORT
REMOTE MOUNTED AIR TANK.
CONNECT 1/4" NYLON TUBING TO
PILOT VALVE
050605_1of2_r0
