Technical Reference Manual-XPM3m Revision Date: August 2014

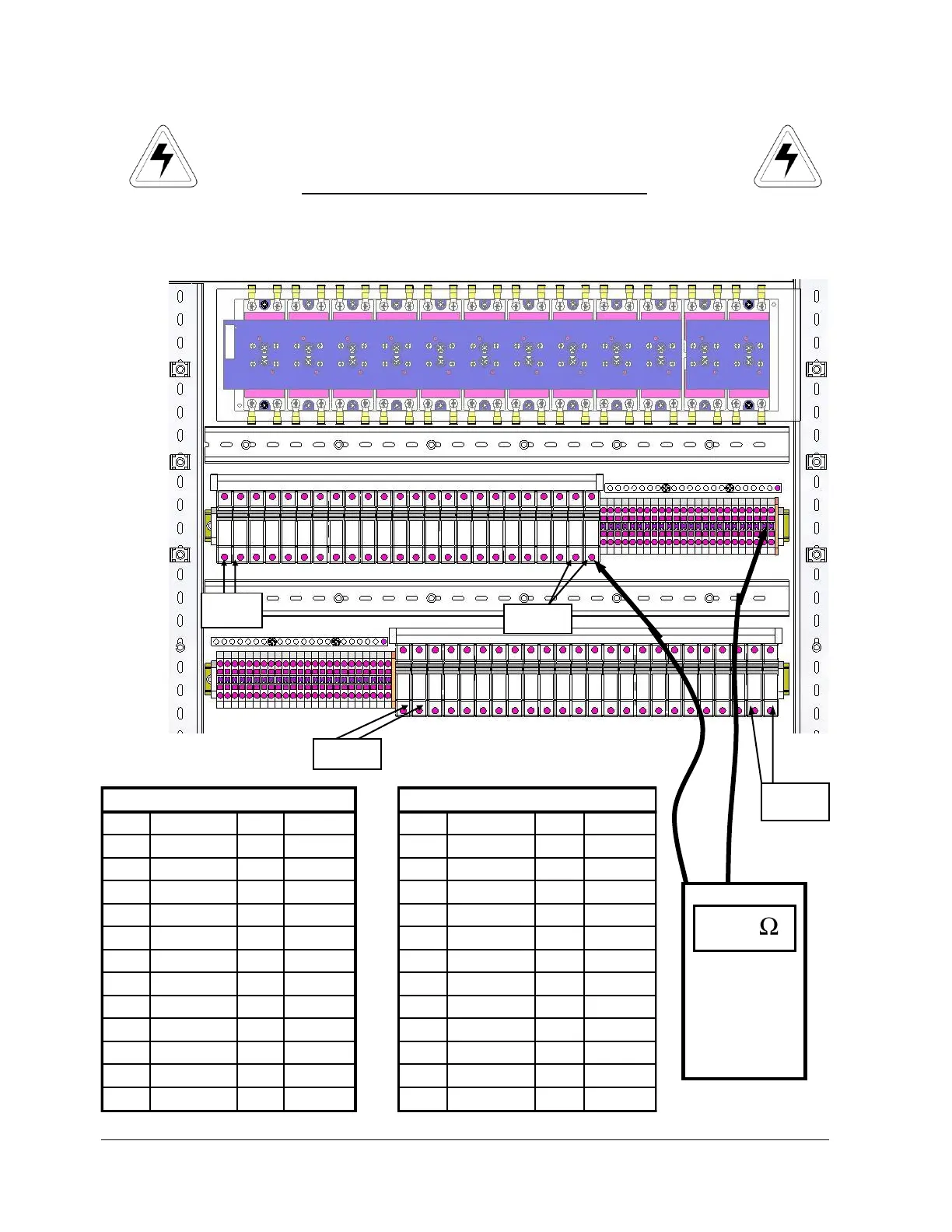

Heater Resistance Check Locations
Zone X70T Term CB CB Term Zone X70B Term CB CB Term
1 4L3 F1-T T2 3L1 1 24L3 F1-B T2 23L1
2 4L2 F2-T T2 5L3 2 24L2 F2-B T2 25L3
3 5L1 F3-T T2 5L2 3 25L1 F3-B T2 25L2
4 7L3 F4-T T2 6L1 4 27L3 F4-B T2 26L1
5 7L2 F5-T T2 8L3 5 27L2 F5-B T2 28L3
6 8L1 F6-T T2 8L2 6 28L1 F6-B T2 28L2
7 10L3 F7-T T2 9L1 7 30L3 F7-B T2 29L1
8 10L2 F8-T T2 11L3 8 30L2 F8-B T2 31L3
9 1L1 F9-T T2 11L2 9 31L1 F9-B T2 31L2
10 13L3 F10-T T2 12L1 10 33L3 F10-B T2 32L1
11 13L2 F11-T T2 14L3 11 33L2 F11-B T2 34L3
12 14L1 F12-T T2 14L2 12 34L1 F12-B T2 34L2
Top Heater Test Points
Bottom Heater Test Points
DISCONNECT ALL POWER BEFORE TESTING!
F1-T
F12-T
F1-B
F12-B
35.3
