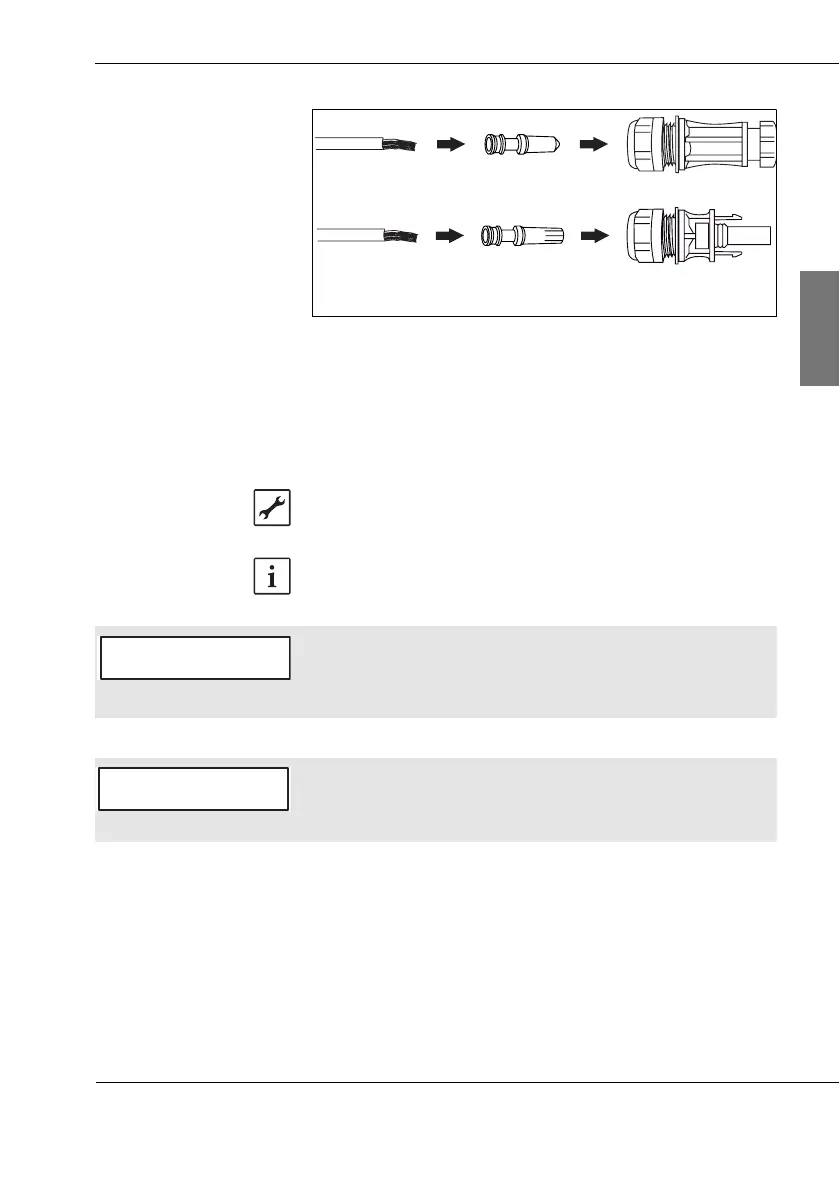

5.3: Conduttori con spina e presa di accoppiamento
(1) Conduttore isolato non crimpato
(2) Boccola di contatto
(3) Spinotto di accoppiamento
(4) Presa di accoppiamento
2. Isolare i trefoli per 14 mm.
(–) (1) (2)
(–) (3)
(+) (1)
(2) (+) (4)
Crimpaggio del conduttore
1. Isolare il conduttore per 25 mm.
Gli spinotti e le prese di accoppiamento sono compatibili
MCIV.
AVVISO
Danni materiali dovuti a trefoli danneggiati!
I trefoli danneggiati possono rompersi e surriscaldarsi.
| Non danneggiare i trefoli.
AVVISO
Danni materiali dovuti a inserti a crimpare errati!
| Usare esclusivamente l'inserto a crimpare D della Wieland
(numero articolo 05. 502. 2300. 0).
